Gewährleistung
Gewährleistungsansprüche laut beiliegender Gewährleistungskarte.
Vor Gebrauch Bedienungsanleitung lesen

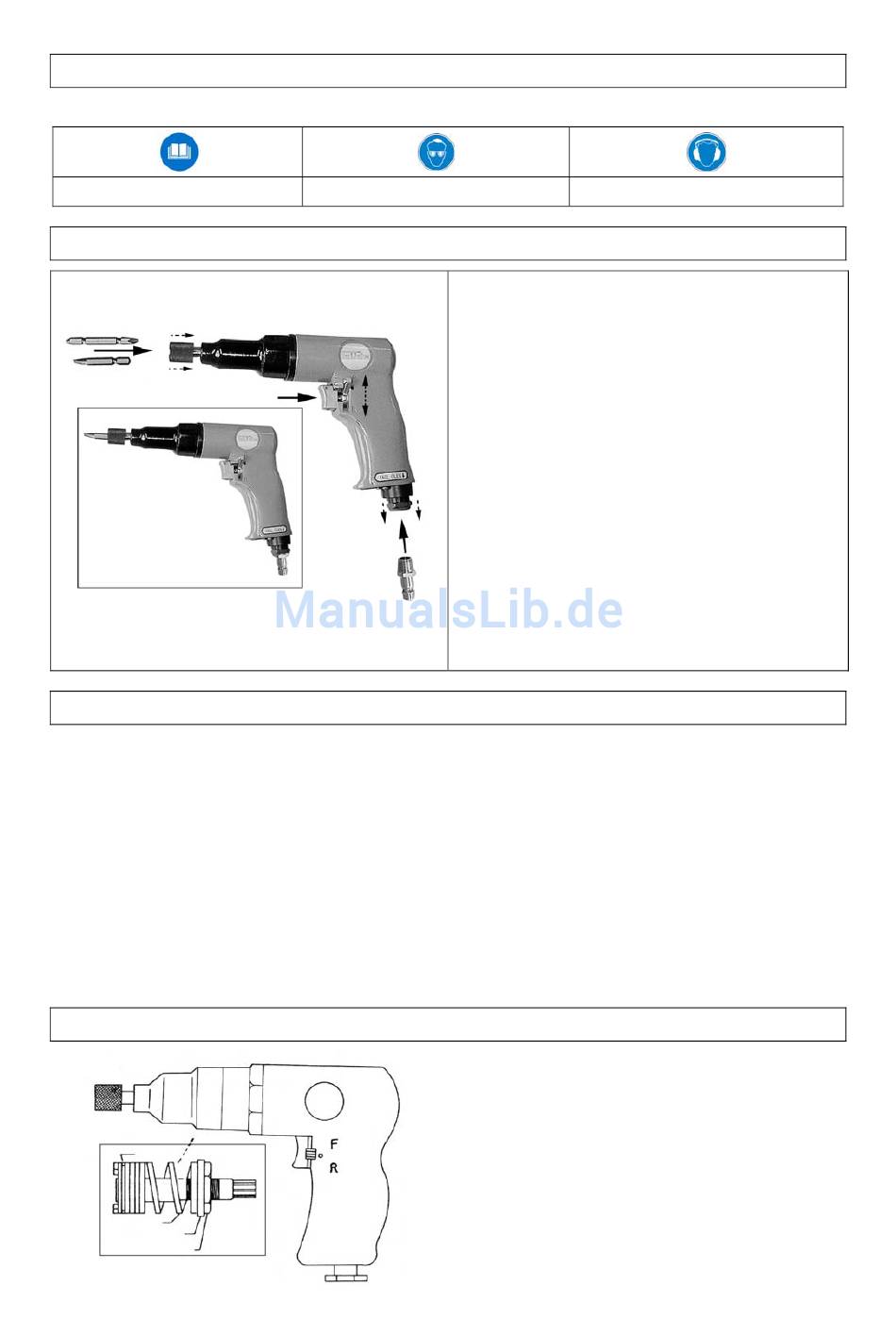

4. Inbetriebnahme
Abb. 2

5. Wartung und Pflege

Die Einhaltung der hier angegebenen Wartungshinweise sichert für dieses Qualitätsprodukt eine lange
Lebenserwartung. Für den DL-Schrauber ist eine regelmäßige Schmierung Vorrausetzung. Folgende
Möglichkeiten stehen Ihnen in Sachen Schmierung zur Auswahl:
a) Über einen Nebelöler: Eine komplette Wartungseinheit beinhaltet einen Nebelöler und wird am
Kompressor angebracht.
b) Über einen Leitungsöler: In unmittelbarer Nähe des Werkzeugs (ca. 50 cm Abstand) wird ein
Leitungsöler installiert, der das Werkzeug ausreichend mit Öl versorgt.
War das Druckluftwerkzeug mehrere Tage außer Betrieb, müssen Sie vor dem Einschalten 5-10
Tropfen Spezial-Werkzeugöl in den Druckluftanschluß geben.
c) Von Hand
Ist bei Ihrer Anlage weder eine Wartungseinheit, noch ein Leitungsöler vorhanden, so müssen Sie vor jeder
Inbetriebnahme Ihres Schlagschraubers 3 - 5 Tropfen Spezial-Werkzeugöl in den Druckluftanschluss
geben. Lagern Sie Ihr Druckluftwerkzeug nur in trockenen Räumen.
6. Zeichnung
Augenschutz benutzen
• Entfernen Sie den Schutz im DL-Anschlusstutzen
(Abb. 1/ Pos. 4). Dichten Sie den Stecknippel
(Abb. 1/Pos. 10) mit Teflonband ab, und
schrauben Sie den Stecknippel (Abb. 1/Pos. 10)
ein.
• Drücken Sie das Schnellwechselfutter (Abb. 1/
Pos. 1) nach unten und drehen wenn notwendig
das Futter etwas, nun können Sie den gewünsch-
ten Bit (Abb. 1/Pos. 8 + 9) ins Schnellwechsel-
futter (Abb. 1/ Pos. 1) einsetzen, durch das
Loslassen des Schnellwechselfutters (Abb. 1/
Pos. 1) fixieren Sie den Bit.
• Durch den Hebel (Abb. 1/Pos. 2) der mit „F" und
„R" gekennzeichnet ist schalten Sie von Rechts-/
auf Linkslauf um.
• Schließen Sie nun den DL-Schrauber mittels des
Stecknippels/Schnellkupplung (Abb. 1/Pos. 10)
an einen geeigneten DL-Schlauch und
Kompressor mit ausreichend Liefermenge an.
•
Durch betätigen des Abzughebels (Abb. 1/Pos. 5)
setzen Sie den DL-Schrauber in Betrieb.
3
Gehörschutz benutzen
