EUROSCAN TX2/RX2 Installations- und Benutzerhandbuch
2.2.1.2 Optionaler Montagesatz

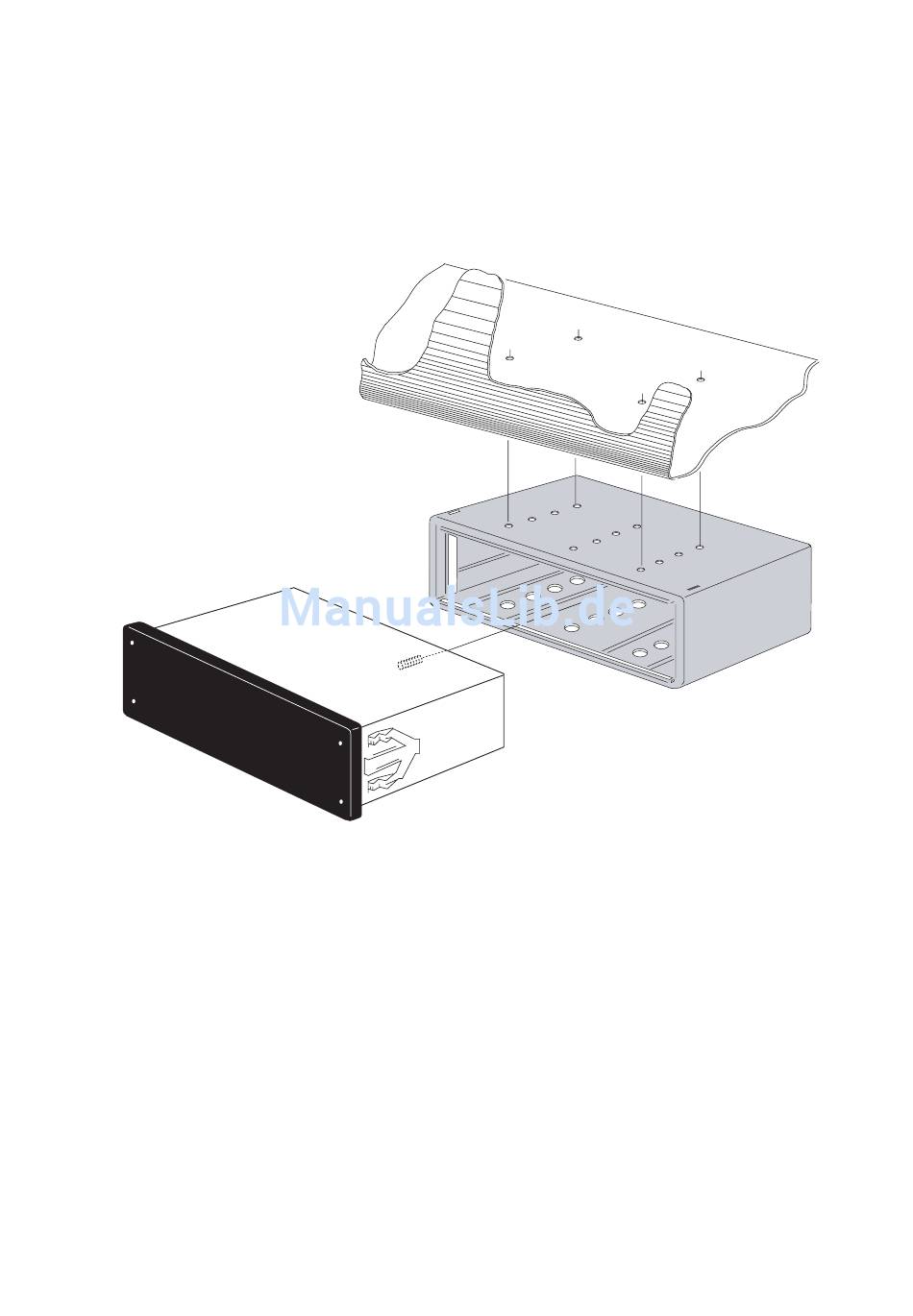

Sollte kein freier Radioeinbauschacht zur Verfügung stehen, muss der Rekorder durch den optional
erhältlichen Montagesatz (Bestellnummer ET-0100-31) befestigt werden. Dieser ersetzt den Schacht
und kann sowohl auf als auch unter dem Armaturenbrett befestigt werden. Der Rekorder sollte dabei
aber immer vom Fahrersitz aus leicht einseh- und bedienbar sein. Zum Wechsel der Papierrolle des
frontal im Gerät eingebauten Druckers muss genügend Platz vorhanden sein.
2.2.2 Euroscan T-Version
Die T-Version ist speziell für die Außenmontage direkt an den Kühlaufbauten konzipiert. Üblicher-
weise wird sie unterhalb der Kühleinheit an der Frontseite des Aufbaus montiert, wo sie leicht zu-
gänglich ist.
Bei der Installation gehen Sie wie folgt vor: Zunächst wird die Box angehalten und die Löcher mar-
kiert. Anschließend bohren Sie die Löcher in die Front des Aufbaus, so dass die vier gummi-
umhülllten Gewindedübel eingeführt und die Box angeschraubt werden kann. Bitte achten Sie dar-
auf, dass die Kabelkanäle senkrecht nach unten zeigen.
Alle Kabel sind durch Kabelverschraubungen in das Fiberglasgehäuse zu führen. Dies dient der Fi-
xierung des Kabels und soll zusätzlich ein Eindringen von Wasser in das Gehäuse verhindern. Be-
achten Sie, dass für jedes Kabel eine eigene Kabelverschraubung benutzt wird.
Version 1.0 X2, 7.6.2005
