6.9.3 Configurations mixtes (entre points fixes / multipoint)

C'est une combinaison de deux modes de branchement précédents qui, selon la combinaison choisie, permet
de profiter au mieux des avantages des deux types de branchement réduisant aussi de façon significative la
possibilité de dysfonctionnement.

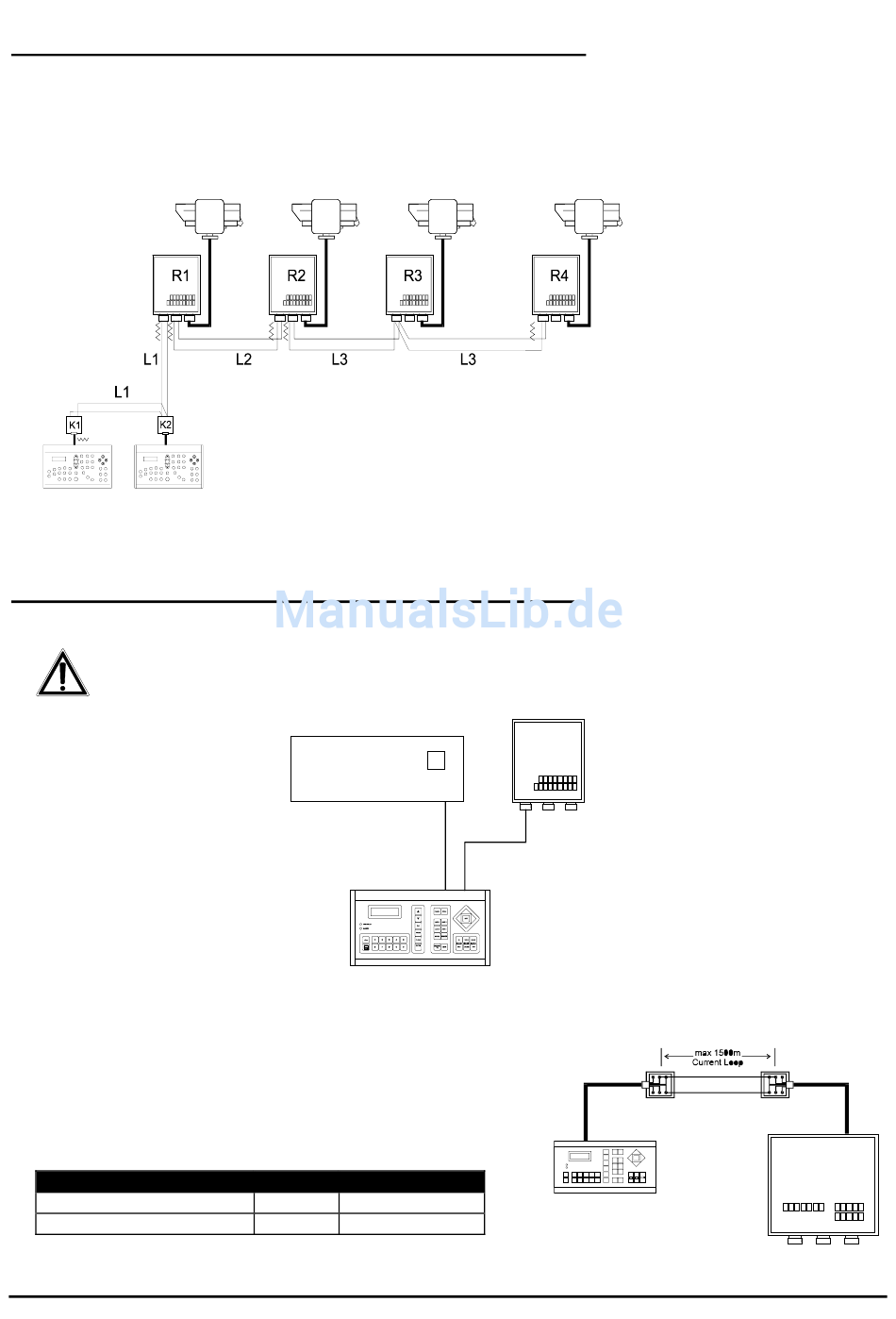

Voici un exemple de branchement mixte:
6.10 Branchement à la ligne en boucle de courant
Les différents dispositifs (pupitre DCS2, matrice vidéo SW164OSM et récepteur DTRX3) peuvent être
directement branchés avec d'un câble téléphonique fourni par le fabricant:
Branchement DCS2 - récepteur DTRX3
Pour les connexions normales sur le lieu de travail, se référer aux branchements effectués à travers les boîtes
de dérivation RJ, fournies par le fabricant, d'après les tableaux de référence reportés ci-dessous:
Modalité de Communication en boucle de courant:
distance max. 1500 mètres du DTRX3;
jumpers JP2 et JP3 en position CL.
DCS2 / DCMT8
TX CL Jaune
GND CL Rouge
DTRX3
------- Borne RX CL
------- Borne AGND
Page 13
Dans l'exemple proposé, un
éventuel blocage
récepteur R3 (branché en
multipoint sur la ligne L3) ne
cause pas
dysfonctionnement
récepteur R4.
R3 n'est pas au bout de la
ligne L3, il ne doit pas avoir
la résistence de terminaison
enclenchée.
SSi le récepteur R2 devait
se bloquer, étant donné qu'il
est le 'générateur' de la
ligne L3, tous les récepteurs
branchés à celui-ci
cascade (R3 et R4) ne
recevraient pas
commandes.
MNVCDTRX301_0446
