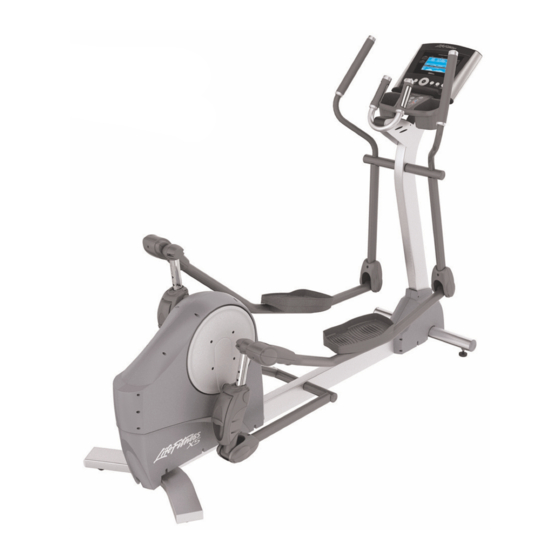

X 5 G A N Z K Ö R P E R T R A I N E R
M O N T A G E A N L E I T U N G

Werbung

loading

Inhaltszusammenfassung für Life Fitness X5

  • Seite 1 X 5 G A N Z K Ö R P E R T R A I N E R M O N T A G E A N L E I T U N G...
  • Seite 2 IRMENHAUPTSITZ 5100 North River Road Schiller Park, Illinois 60176 • U.S.A. www.lifefitness.com NTERNATIONALE IEDERLASSUNGEN LIFE FITNESS ASIA PACIFIC LTD LIFE FITNESS IBERIA LIFE FITNESS UK LTD Room 2610, Miramar Tower Pol. Ind. Molí dels Frares. c/C, nº 12 Queen Adelaide 132 Nathan Road 08620 Sant Vicenç...
  • Seite 3 Vor Inbetriebnahme dieses Geräts das GESAMTE Benutzerhandbuch sowie ALLE Montageanweisungen sorgfältig lesen. Diese Unterlagen helfen beim schnellen Aufbau des Gerätes und erläutern die richtige und sichere Verwendung. FCC-Warnung - Potenzielle Störung von Radio-/Fernsehgeräten HINWEIS: Dieses Gerät wurde gemäß Teil 15 der FCC-Vorschriften (US-Fernmeldebehörde) getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B.
  • Seite 4: Inhaltsverzeichnis

    Stabilisierung des Life Fitness Cross-Trainers ........
  • Seite 5 Dieses Benutzerhandbuch beschreibt die Montage des folgenden Geräts: Life Fitness Cross-Trainer: Zweckbestimmung: Der Cross-Trainer ist ein Trainingsgerät, das elliptische Pedalumdrehungen geringer Belastungsintensität mit Drück- und Zugbewegungen der Arme kombiniert, um ein schnelles und effektives Ganzkörpertraining zu erreichen. Falsches oder übermäßiges Training auf dem Fitnessgerät kann zu Verletzungen führen. Sofern Risikofaktoren vorliegen empfiehlt der Hersteller NACHDRÜCKLICH, sich vor erstmaliger Trainingsaufnahme ärztlich untersuchen zu...
  • Seite 6 MINDESTENS 8 in. (20 cm) Abstand zu anderen Cross-Trainern oder Objekten einhalten. Den Inhalt der Lieferung mit der Teileliste VERGLEICHEN. Sollten Teile fehlen, bitte den Life Fitness-Kundendienst kontaktieren. Das Verpackungsmaterial für den Fall einer Rücksendung aufbewahren. SORGFÄLTIG Vor Inbetriebnahme dieses Geräts das Benutzerhandbuch lesen.
  • Seite 7: Wichtige Sicherheitsanweisungen

    • Das Gerät nicht im Freien, in Schwimmbeckennähe oder in Räumen mit hoher Luftfeuchtigkeit benutzen. • Keine Gegenstände in Geräteöffnungen stecken. Sollte versehentlich etwas in eine Öffnung gelangen, das Netzkabel aus der Steckdose ziehen und versuchen, den Gegenstand vorsichtig zu entfernen. Falls das nicht gelingt, wenden Sie sich bitte an Ihren Life Fitness- Kundendienst.
  • Seite 8 • Kleidungsstücke, Schnürsenkel und Handtücher von beweglichen Teilen fernhalten. • Um den Life Fitness Cross-Trainer herum ausreichend Freiraum lassen. Vor dem Cross-Trainer mindestens 1 ft. (30 cm) Platz lassen. • Vorsichtig auf- und absteigen. Zur Stabilisierung am Handlauf festhalten. Während des Trainings stets die Trainingsstangen oder Handläufe umfassen.
  • Seite 9: Abbildung Und Beschreibung Der Teile

    BBILDUNG UND ESCHREIBUNG DER EILE Kreuzschlitz-Flachkopfschraube – für Gabelkopfabdeckung und vordere Verkleidung ..Menge: 12 10-32 x 3/8 Zoll LANG ............. . . 3223401 Elektronikkonsolen-Befestigungselemente .
  • Seite 11: Aufbau

    UFBAU Benötigtes Werkzeug: Steckschlüsselsatz, Kreuzschlitzschraubendreher, 9/16-Zoll-Maulschlüssel Die Anweisungen vor der Montage sorgfältig lesen. Das Gerät am Aufstellungsort zusammenbauen. CHRITT Das Gerät aus der Verpackung nehmen. Alle Teile vor der Montage bereitlegen und zählen. Die Teileliste auf Seite 9 dieses Handbuchs verwenden. CHRITT Trägerstange am Unterteilrahmen anbringen: HINWEIS: Für diesen Schritt werden u.
  • Seite 12 4. Zwei 5 Zoll Schrauben (4) und zwei Unterlegscheiben (7) in die Rückseite des Verbindungsgelenks am Unterteilrahmen (B) einführen und mit zwei Unterlegscheiben (7) und zwei hohen Nylock-Muttern (6) verbinden. Die beiden Schrauben einige Umdrehungen von Hand einschrauben und dann mit einem 9/16 -Zoll-Steckschlüssel festziehen.
  • Seite 13 CHRITT Die vordere Verkleidung (E) mit acht Kreuzschlitz- Flachkopfschrauben (1) (4 je Seite) am Unterteilrahmen (B) befestigen. Die Verkleidungen mit einem Kreuzschlitzschrauben- dreher am Unterteilrahmen (B) befestigen. Das Verfahren auf der anderen Seite (gleiche vier Stellen) wiederholen. Die vordere Verkleidung mit vier Kreuzschlitz-Kunststoffschrauben (3) an den in der Abbildung gekennzeichneten Stellen befestigen.
  • Seite 14 CHRITT Kunststoffkappe an der Trägerstange anbringen: Die Kunststoffkappe (F) in die Öffnung an der Oberseite der Trägerstange (A) drücken. Die Öffnung in der Kunststoffkappe (F) mit der Öffnung in der Trägerstange ausrichten und die Kappe mit einer Schraube (3) befestigen.
  • Seite 15 CHRITT Zubehörablage an der Trägerstange befestigen: Den oberen Kabelbaum (G) durch den Schlitz in die Halterung (H) der Zubehörablage einführen. Die Öffnungen in der Ablagenhalterung (H) mit den Öffnungen in der Konsolenplatte (J) ausrichten und die Zubehörablage dann mit zwei Blechschrauben (2) und einem Kreuzschlitz-Schraubendreher befestigen.
  • Seite 16 CHRITT Kabel an der Rückseite der Display-Konsole anschließen: Den 10-poligen Stecker am Ende des oberen Kabelbaums an die 10-polige Buchse (10P) an der Rückseite der Display- Konsole (K) anschließen. Sicherstellen, dass der Stecker hörbar einrastet. Den 3-poligen Stecker am Ende des Herzfrequenzkabels an die 3-polige Buchse (3P) an der Rückseite der Display- Konsole (K) anschließen.
  • Seite 17 CHRITT Display-Konsole an der Konsolenplatte befestigen: Die vier Öffnungen an der Rückseite der Konsolenplatte (J) mit den vier Öffnungen an der Rückseite der Display-Konsole (K) ausrichten. Die Display-Konsole (K) mit vier Schrauben (2) befestigen. Darauf achten, dass keine Kabel zwischen Konsole und Konsolenplatte eingeklemmt werden.
  • Seite 18 CHRITT Pedalhebel an den oberen Armen anbringen: Den Pedalhebel (L) in die Gabelkopfhalterung (M) des oberen Arms (N) einführen. Den Pedalhebel (L) mit einer 3-1/4 Zoll Schraube (5) und einer hohen Nylock-Mutter (6) am oberen Arm (N) anbringen. Die Schraube und Mutter mit einem 9/16-Zoll-Steckschlüssel und einem 9/16-Zoll-Maulschlüssel fest anziehen.
  • Seite 19: Stabilisierung Des Life Fitness Cross-Trainers

    ITNESS ROSS RAINERS Den Life Fitness Cross-Trainer nach dem Aufstellen am gewählten Standort auf Stabilität überprüfen. Sollte das Gerät nicht stabil stehen, feststellen, welcher Einstellfuß nicht auf dem Boden aufliegt. Die KONTERMUTTER (A) lockern und den EINSTELLFUSS (B) drehen, bis der Cross-Trainer nicht mehr wackelt und beide Einstellfüße fest auf dem Boden aufliegen.
  • Seite 20 Life Fitness offers a full line of premier fitness equipment for the home. T O T A L - B O D Y E L L I P T I C A L C R O S S - T R A I N E R S | T R E A D M I L L S | L I F E C Y C L E E X E R C I S E B I K E S ®...
