- Seite 1 Dokument : ESS-01-ED05K000E00-DE-161130 Status : 11/2016 BETRIEBSANLEITUNG Energie- Speichersystem Bitte lesen Sie vor der Inbetriebnahme diese Betriebsanleitung aufmerksam durch und bewahren Sie diese zum späteren Nachschlagen auf. MODELL ED05K000E00 *MFL69509501* www.lg.com/global/business/ess...
-
Seite 2: Erste Schritte
Erste Schritte Sicherheitsinformation WICHTIG: DIESES PRODUKT DARF AUSSCHLIESSLICH FÜR DEN ZWECK BENUTZT WERDEN, DER IN DIESER INSTALLATIONSANLEITUNG BESCHRIEBEN IST. Kennzeichnet eine möglicherweise gefährliche Situation. Es besteht Lebens- ACHTUNG und Verletzungsgefahr, wenn keine geeigneten Vorkehrungen getroffen werden. y Bei Spannungsaufbereitungsschaltkreisen besteht aufgrund von Hochspannungen Stromschlag- sowie Brandgefahr und die Gefahr schwerer Verbrennungen. - Seite 3 Erste Schritte Kennzeichnet eine Situation, in der Gefahr in Form von möglichen Sach- VORSICHT oder Personenschäden besteht. Falls nicht abgewendet können kleinere Körperverletzungen und/oder Sachschäden entstehen. y Darauf achten, die Erdleitung anzuschließen, um möglichen Stromschlag zu verhindern. Auf keinen Fall versuchen, das Produkt zu erden, indem Sie es mit einem Telefondraht, Blitzableiter oder einer Gasleitung verbinden.
-
Seite 4: Produkteigenschaften
Die von einer PV-Anlage erzeugte Elektrizität kann im angeschlossenen Akku gespeichert oder an ein Energieversorgungsunternehmen verkauft werden. y DC-gekoppeltes ESS Das ESS von LG erzielt eine höherer Systemeffizienz, weil der Vorgang zur Energieumwandlung einfacher ist. y 3-phasiger Anschluss Der 3-phasige Anschluss sorgt für Phasenausgleich. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Erste Schritte Sicherheitsinformation ..............2 Produkteigenschaften . -
Seite 6: In Diesem Handbuch Benutzte Abkürzungen
Erste Schritte In diesem Handbuch benutzte Abkürzungen Abkürzung Bezeichnung Erklärung Energy Storage System Invertersystem, das Energie in einem Akku speichert und (Energiespeichersystem) benutzt. Power Conditioning Gerät, das vom PV-System erzeugte DC-Elektrizität System (Spannungsauf- (Gleichstrom) in AC-Elektrizität (Wechselstrom) verwandelt bereitungssystem) und Haushaltsgeräte damit versorgt. Photovoltaik Sonnenkollektorsystem, das Solarenergie in Gleichstrom verwandelt. -
Seite 7: Bezeichnung Der Einzelnen Teile

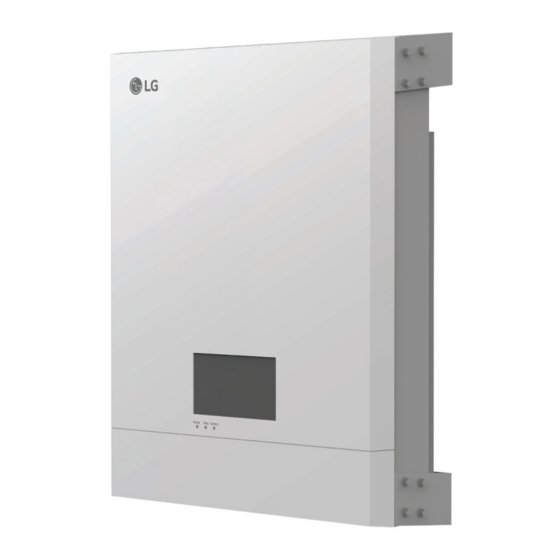

Erste Schritte Bezeichnung der einzelnen Teile Vorne und hinten A Frontplatte E Oberes Wandhalterungsverbindungsteil B LCD-Touchscreen F Unteres Wandhalterungsverbindungsteil (links) C LED-Anzeigen G Unteres Wandhalterungsverbindungsteil (rechts) D Untere Abdeckung H Untere Wandhalterung LED-Anzeigen Power Solar Battery Strom Solar Akku Stromnetz ist nicht Es wird kein Strom erzeugt. - Seite 8 Erste Schritte Untere Teile A PV-Schalter (DC trennen) E Konnektor BMS-Steuerung B Konnektoren PV1 (+ und -) F Kabelverschraubung Zähler/LAN C Konnektoren PV2 (+ und -) G AC-Stromnetz-Kabelverschraubung D DC-Kabelverschraubung Akku...
-
Seite 9: Betrieb
Betrieb Über den Hauptbildschirm Auf dem Hauptbildschirm wird der aktuelle Status des Energiespeichersytems (ESS) im Überblick angezeigt. Wenn Sie auf einen der oben gekennzeichneten Bereiche tippen, werden detaillierte Informationen angezeigt. HINWEIS y Die auf dem LCD-Touchscreen angezeigten Werte sind nicht exakt, sie können von den tatsächlichen Werten abweichen. - Seite 10 Betrieb Zeigt einen Überblick über den Erzeugungsstatus des angeschlossenen PV-Systems. Auf [ ] tippen, wenn der Erzeugungsstatus des angeschlossenen PV-Systems detailliert angezeigt werden soll. Die Statuswerte werden aus der Summe von PV1 und PV2 gebildet. Marke: PV-Hersteller (Standard: LGE-SOLAR) Systemleistung : PV-Leistung Erzeugt diesen Monat : Erzeugter PV-Strom in diesem Mona DC-Spannung : Derzeitige PV-Spannung Gleichstrom (DC) : Derzeitige PV-Leistung...
-
Seite 11: Systemstatus Prüfen
Betrieb Systemstatus prüfen Auf dem Hauptbildschirm haben Sie die Möglichkeit, den aktuellen Betriebsstatus des Systems zu prüfen. Zeigt die vom PV-System erzeugte Menge an Strom Zeigt die im Haushalt verbrauchte Menge an Strom Zeigt die Energiemenge, die vom Stromnetzbetreiber gekauft oder vom PV- System an den Stromnetzbetreiber verkauft Au aden.. -
Seite 12: Grundlegende Menübedienung
Betrieb Grundlegende Menübedienung Auf dem Hauptbildschirm auf [ ] tippen. Auf die gewünschte Funktion tippen. Links einen der gewünschten Menüpunkte antippen. Die gewünschte Einstelloption antippen und den gewünschten Wert eingeben. HINWEIS Bei erstmaligem Einschalten des Produkts muss das autorisierte Wartungspersonal im Menü [Installateur Einstellungen] die gebotenen Einstellungen vornehmen. -
Seite 13: Menü Energieanalyse
Betrieb Menü Energieanalyse Über das Menü [Energie Analyse] können Sie Statistikdaten des Systems einsehen. Sie können ermitteln, wie viel Energie vom System erzeugt worden ist, wie viel verbraucht, verkauft und gekauft wurde. Sie können sich Statistikdaten gruppiert nach Tag, Woche, Monat und Jahr ausgeben lassen. PV-Diagramm Analysiert die während des ausgewählten Zeitraums vom PV-System erzeugte und verkaufte Energie und zeigt ein entsprechendes Diagramm. -
Seite 14: Menü Allgemeine Einstellungen
Betrieb Menü Allgemeine Einstellungen Sie können für den LCD-Touchscreen allgemeine Einstellungen anpassen. Anzeige Über [Anzeige] können Sie die Helligkeit des Bildschirms anpassen sowie das Bildschirm-Timeout (Zeitabschaltung). [Helligkeit] Unter [Allgemeine Einstellungen] auf [Anzeige] tippen. Das Menü für Anzeigeeinstellungen wird angezeigt. Um die Helligkeit des LCD-Touchscreens anzupassen, auf A oder D drücken. -
Seite 15: Sprache
Betrieb Sprache Über [Sprache] können Sie die für die Anzeige benutze Sprache auswählen. Unter [Allgemeine Einstellungen] auf [Sprache] tippen. Das Menü für Anzeigeeinstellungen wird angezeigt. [Sprache] Mit A oder D wählen Sie die gewünschte Sprache aus. Sie haben die Wahl zwischen [Deutsch] und [Englisch]. Akku Unter [Akku] können Sie den Winter-Modus aktivieren oder deaktivieren. -
Seite 16: System Information
Betrieb System Information Zeigt Systeminformationen über das ESS an. Sie erhalten Informationen über das PCS, den Akku und den Netzwerkstatus. Mit S oder W blättern Sie zu nächsten bzw. vorigen Information. PCS-Informationen Informationen zu Akku und Software Information über den Netzwerkstatus... -
Seite 17: Enervu Benutzen
Überwachungssystem erstellt werden. Vorbereitung y Um auf das ESS-Web-Überwachungssystem von LG zuzugreifen, ist ein Computer, Tablet oder Mobilgerät mit installiertem Internet Browser und Internetzugang erforderlich. y Das Produkt muss mit dem Internet verbunden sein. Das Menü [Network]-Einstellung auf dem LCD- Touchscreen muss vom Installateur eingestellt werden. - Seite 18 [BESTÄTIGEN], um die Bestätigung per E-Mail abzuschließen. Auf der Seite zum Anlegen des Kontos [BESTÄTIGEN] wählen, um das Anlegen des Kontos abzuschließen. Um zur Seite [MELDEN SIE SICH BEI IHREM LG-KONTO AN] zu gelangen, [ANMELDEN] auswählen. [BENUTZER-ID] und [Passwort] eingeben und [ANMELDEN] auswählen.
-
Seite 19: Überblick Über Die Seite My Enervu
EnerVu benutzen Überblick über die Seite my EnerVu Wenn Sie sich auf Ihrer Hauptseite von EnerVu befinden, können Sie verschiedene Informationen zu Ihrem System einsehen. Wetter Zeigt an, wie an dem Ort, an dem das System installiert ist, das Wetter ist. Diese Seite liefert Ihnen Standort Zeigt Ihnen auf einer Karte, wo das System... -
Seite 20: Systeminfo
EnerVu benutzen Analyse Auf dieser Seite ist es möglich, Energieanalysen in Form von Statistik-Diagrammen durchzuführen. Sie können ermitteln, wie viel Energie vom System erzeugt worden ist, wie viel verbraucht, verkauft und gekauft wurde. Das System unterstützt eine Reihe unterschiedlicher Statistik-Diagramme. Auf dem Register [Ereignis] haben Sie die Möglichkeit, Probleme zu prüfen, die beim System aufgetreten sind. -
Seite 21: Ein Statistik-Diagramm Erstellen
EnerVu benutzen Ein Statistik-Diagramm erstellen Sie können auf Grundlage statistischer Daten ein Diagramm auf Tages-, Monats- oder Jahresbasis über das Energiemanagement Ihres Systems erstellen. Um ein Statistik-Diagramm zu erstellen, wählen Sie entweder [Tag], [Monat], [Jahr] oder [Gesamt], um den Zeitraum festzulegen. 1. -
Seite 22: Beschreibung
EnerVu benutzen 4. Unterhalb des Diagramms gibt es mehrere Optionen. Durch Klicken können Sie bewirken, dass statistische Angaben angezeigt oder ausgeblendet werden. Welche Optionen zur Verfügung stehen hängt vom Diagramm ab. Weitere Informationen über die Optionen bei den Diagrammen entnehmen Sie der Tabelle unten Register Diagramm Optionen... -
Seite 23: Systemereignisse Einsehen
EnerVu benutzen Systemereignisse einsehen Nach Auswahl des Registers [Ereignis] zeigt die Seite eine Liste von Ereignissen, die beim System in Form von Fehlern und Warnungen aufgetreten sind. 1. Auf der linken Sie des Bildschirms das Register [Ereignis] auswählen. Auf dem Bildschirm wird die Liste mit Systemfehlern und Warnungen angezeigt. -
Seite 24: Das System An Einen Anderen Benutzer Transferieren
Notieren Sie sich die E-Mail-Adresse des Empfängers. y Die E-Mail-Adresse des Empfängers muss als die eines LG-Mitglieds registriert werden. Falls der Empfänger noch kein LG-Mitglied ist, wird automatisch eine E-Mail an den Empfänger gesendet, in der er aufgefordert wird, Mitglied zu werden. -
Seite 25: Anhang
Falls Sie technische Probleme oder Fragen haben, kontaktieren Sie die Installationsfirma oder LGE. 1. Installationsfirma Adresse : Tel : 2. LGE Adresse : LG Electronics Deutschland GmbH Berliner Straße 93 40880 Ratingen Deutschland Tel. : + 0049 18 06 807 020... -
Seite 26: Produkt Entsorgen
Falls dieses Produkt eine im Produkt eingearbeitete Batterie/Akku enthält, die nicht ohne weiteres durch den Endbenutzer entfernt werden kann, empfiehlt LG, dass nur qualifizierte Fachkräfte Batterie oder Akku entfernen, die/der entweder wegen einer Ersatzlieferung oder für ein Recycling am Ende der Lebensdauer dieses Produkts ausgetauscht werden muss. -
Seite 27: Technische Daten
Anhang Technische Daten Allgemein Abmessungen (H x B x T) 493 mm x 670 mm x 185 mm Nettogewicht (ungefähr) 34 kg Betriebstemperatur 0 °C bis 40 °C Luftfeuchtigkeit bei Betrieb 60 % Max. Wirkungsgrad (PV an Stromnetz) 95,7 % AC-Input/Output Nennspannung Stromnetz 3-NPE 400 V / 230 V... - Seite 28 Anhang Akku Input/Output Akku-Hersteller LG Chem Akku-Modellbezeichnung ED00064CN00.ADG3TUH Akkukapazität 6,4 kWh Nennspannung 207,2 V Betriebsspannungsbereich 168 V bis 232,4 V Konstanter Strom / konstante Spannung Standard-Ladebedingung 0,3 C (9,45 A) Stromstärke, Ladespannung 232,4 V (bei 25 °C) Max. Lade-/Enladestrom 19 A...
-
Seite 29: Information: Hinweis Bezüglich Open-Source-Software
Lizenzbedingungen, auf die verwiesen wird, Garantieausschlüsse sowie Urheberrechtshinweise zum Download bereit. LG Electronics stellt Ihnen gegen eine Gebühr (für Distribution, Medien, Versand und Verwaltung) auch den Quellcode auf CD-ROM bereit. Wenden Sie sich per E-Mail an LG Electronics: opensource@lge.com. Dieses...
