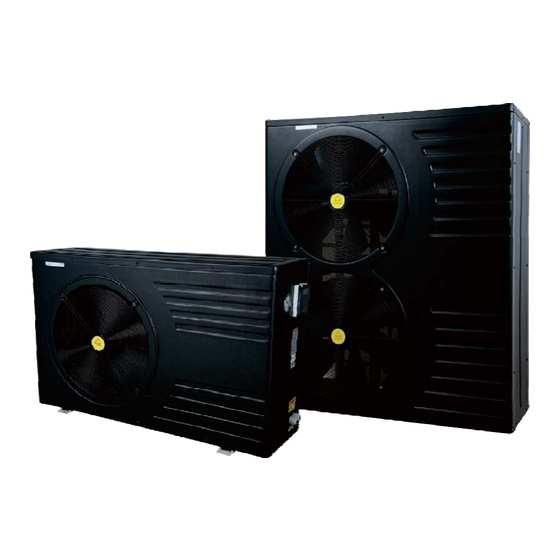

- Seite 1 SWIMMING POOL HEAT PUMP UNITS Installation&Instruction Manual Rev. PG. EN&DE 04906 14.02.2017 1101-2720...
- Seite 28 SCHWIMMBAD-WÄRMEPUMPE Gebrauchsanweisung Installation und Instruktion ACHTUNG: Dieses Hanbuch beinhaltet alle infomrationen die für die Benutzung und die Installation ihrer Wärmepumpe erforderlich sind. Der Installateur muss das Handbuch gründlich durchlesen durchlesen und den Anweisungen strikt folgen, sowohl bei der Implementierung als auch bei der Wartung. Der Installateur ist verantwotlich für die Installation des Produkts und sollte allen Anweisungen des Herst- ellers sowie allen Vorschriften in den Anwendungen folgen.
- Seite 29 Contents 1. Leistung und Eigenschaften 1. Leistung und Eigenschaften 1.2 System schema 1.3. Spezifikationen 1.3.1 Technische Daten 1.3 2 Abmessungen Lage der Wärmepumpe 1.5 Wie weit von Ihrem Schwimmbad entfernt (distance from the pool) 1.6 Installation von Verschlussventilen (Check-Malve) 1. Typische Aufstellung 1.8 Durch fluss regulierung 1.9 Elektroanschluss 1.10 Inbetriebnahme...
-
Seite 30: Leistung Und Eigenschaften
1. 1. Leistung und Eigenschaften √ Hohe Wirksamkeit Unsere Wärmepumpen sind bei der Wärmeübertragung aus der Luft in das Schwimmbeckenwasser sehr wirkungsvoll. Gegenüber einem elektrischen Heizkörper können Sie bis zu 80 % Energie sparen. √ Lange Lebensdauer Der Wärmetauscher ist aus einem Rohr aus dem Verbundmaterial PVC-Titan hergestellt, dass einer langzeitigen Einwirkung des Schwimmbeckenwassers standhält. -
Seite 31: Spezifikationen
1.3. Spezifikationen 1.3.1 Technische Daten Gerät Mida Black 8 Mida Black 10 Mida Black 12 Mida Black 14 . 7 8 Wärmekapazität 12.8 Aufnahmeleistung 1440 1730 2360 2550 . 5 4 C.O.P Nutzleistung 5 5 . 5 65 5 45... -
Seite 32: Abmessungen
1. 2 Abmessungen (mm) Modus Mida. Black 8 Mida. Black 10 1045 Mida. Black 12 1045 Mida. Black 14 1110 Mida. Black 17 1110 Mida. Black 21 1110 Modus Mida. Black 26 1244 1110 1260... -
Seite 33: Lage Der Wärmepumpe
1.4 Lage der Wärmepumpe Das Gerät wird an jedem Ort gut arbeiten, vorausgesetzt, dass drei Aspekte vorhanden sind: 1. Frische Luft - 2. Elektrizität - 3. Schwimmbad-Filterrohre Das Gerät darf praktisch überall außen installiert werden, vorausgesetzt, dass ein Mindestabstand zu and- eren Gegenständen beachtet wird (siehe Zeichnung unten). -
Seite 34: Wie Weit Von Ihrem Schwimmbad Entfernt (Distance From The Pool)
1.5 Wie weit von Ihrem Schwimmbad entfernt (distance from the pool) Normalerweise installieren Sie die Wärmepumpe innerhalb eines Radius von 7,5 m um das Schwimmbad. Je weiter der Abstand des Schwimmbads, desto größer der Wärmeverlust durch die Rohre. Da der Groß- teil der Rohre unter dem Grund liegt, ist der Wärmeverlust gering für Abstandswerte bis 30 m (15 m von und zur Pumpe = 30 m gesamt), außer dass der Boden nass oder der Wasserpegel hoch ist. -
Seite 35: Typische Aufstellung
1. Typische Aufstellung Heat Pump Water processor Side connection valve Outlet Power cable inlet Inlet Condensed water draining pipe Water pump Filter Pool water inlet Draining nozzle Discharge water to pool Figure 1-5 1. Durch fluss regulierung Folgen Sie diesen Schritten, um den Bypass zu regulieren: BY-PASS *Öffnen Sie die 3 Hähne vollständig... - Seite 36 1. Elektroanschluss Wichtig – Obschon die Wärmepumpe elektrisch vom Rest der Schwimmbad Installation isoliert ist, verhi- ndert dies alleine den Elektrizitätsfluss von und in das Schwimmbadwasser. Erdung ist noch zu jeder Zeit nötig, um Sie gegen Kurzschluss im Gerät zu beschützen. Sorgen Sie daher für eine gute Erdung. Prüfen Sie vorab, ob die elektrische Netzspannung übereinstimmt mit der Arbeitsspannung der Wärmep- umpe.Es wird empfohlen, eine gesonderte Sicherung zu verwenden (Trägheitstyp –...
-
Seite 37: Inbetriebnahme
1.10 Inbetriebnahme Hinweis – Um das Schwimmbad (oder eventuell Mineralbad) aufzuwärmen, muss die Filterpumpe arbeiten, um Heißwasser durch die Wärmepumpe zirkulieren zu lassen. Ohne diese Zirkulation wird die Wärmepumpe nicht hochfahren. Nachdem alle Anschlüsse angelegt und kontrolliert wurden, müssen folgende Schritte befolgt werden: 1.Stellen Sie die Filterpumpe an. -
Seite 38: Bedienung Mittels Led Schalttafel
2. Bedienung mittels LED Schalttafel 2.1 Wiedergabe der LED-Schalttafel MODE MENU Figure 2-1 Key-Funktionen: Ein /Ausschalten der Swimmbad Wärmepumpe :Einstellen timer on/off MENU :Anzeige Parameter und/oder bestätigen MODE: Einstellmodus: Heizen, Kühlen oder auto :Einstellen der Werte: niedriger oder erhöhen Bedeutung Display-Symbole: –Heizung Symbol zeigt an, dass die Pumpe in Heizbetrieb läuft –Kühl Symbol zeigt an, dass die Pumpe in Kühlbetrieb läuft –Automatic Symbol zeigt an, dass die Pumpe in Automatic betrieb läuft... -
Seite 39: Die Wärmepumpe Einschalten
2.2Die Wärmepumpe einschalten Drücken Sie die Taste um die Wärmepumpe zu aktivieren. Wenn die Wärmepumpe aktiviert ist, licht in der Mitte des Wortes „Power“ auf. Auch leuchten alle aktivierte Komponenten auf. Die linke Abbildung zeigt das Bedienfeld während „Standby“, rechts zeigt die Abbildung das Bedienfeld in Betriebsmodus. Die inke Temperatur gibt das eingehende Wassertemperatur ein und die rechte Temperatur die ausgehende Wassertemperatur. -
Seite 40: Die Gewünschte Wassertemperatur Einstellen
2.4 Die gewünschte Wassertemperatur einstellen 1 Wählen Sie zuerst die gewünschte Funktion: automatisch erwärmen oder kühlen . 2 Wählen Sie nun mithilfe der Pfeiltasten die gewünschte Wassertemperatur. Auf der LCD- Anzeige wird der ausgewählte Wert angezeigt. 2.5 Anzeigen und ändern von Parametereinstellungen 1.Drücken Sie 5 Sekunden „Menu“. -
Seite 41: Parameter Übersicht
2.7 Parameter übersicht Beschreibung Einteilung Anmerkung Parameter Standard Vom Techniker Gewünschte Wassertemperatur im Kühlmodus 8~37°C 28°C einzustellen Vom Techniker Gewünschte Wassertemperatur im Wärmemodus 8~40°C 28°C einzustellen Vom Techniker Abtauzyklus 10~90 min 45 min einzustellen Vom Techniker Verdampfer-Temperaturregler zum Abtaustart -30~0°C -7°C einzustellen Vom Techniker... -
Seite 42: Die Zeitschaltuhr Ein-/Ausschalten
2.8 Die Zeitschaltuhr ein-/ausschalten Drücken Sie die Taste um die Timer-Einstellungen zu öffnen. Die Stunden blinken jetzt mit “ON”. Stell Die gewünschte Minuten ein mit den Pfeiltasten. Bestätigen Sie die eingestellte TIMER ON Stunde- Einstellung mit der Taste. Die Minuten blinken jetzt mit “ON”. Stell die gewünschte Minuten ein mit den Pfeiltasten. Bestätigen Sie die eingestellte TIMER ON Minuten-Einstellung mit der Taste. -
Seite 43: Sicherungen
3. Sicherungen Bei Wärmepumpen sind die folgenden Sicherungen standardgemäß vorgesehen: 3.1 Schalter fließen Um zu verhindern, dass die Wärmepumpe bei einer stillstehenden Filterpumpe (und somit keine Wasserzirkulation vorhanden ist) nur das Wasser aufwärmt, dass sich in der Wärmepumpe selbst befindet, soll der Druckschalter verhindern, dass die Wärmepumpe startet. -
Seite 44: Erste Frostsicherung
3.8 Erste Frostsicherung Falls die Filterpumpe durch die Wärmepumpe gesteuert wird (ungeachtet des Werts von Parameter 9) und die Wassertemperatur zwischen 2 °C und 4°C ist, bei einer Lufttemperatur unter 0°C, wird die Filterpumpe automatisch angestellt werden, um zu verhindern, dass das Wasser in den Leitungen einfriert. Diese Sicherung stoppt, wenn die Temperaturen erneut höher liegen. -
Seite 45: Richtlinien
4. Richtlinien 4.1 Chemie des Schwimmbadwassers Besondere Aufmerksamkeit ist beständig auf die chemische Zusammensetzung des Schwimmbadwassers zu richten. Die folgenden Grenzwerte müssen zu allen Zeiten beachtet werden: Freies Chlor (mg/l) TAC(mg/1) Salz(g/1) Wichtig: Falls diese Grenzen nicht beachtet werden, verfällt der Garantieanspruch. Anmerkungen: Durch das Überschreiten von einem oder mehrerer Grenzwerte kann die Wärmepumpe unwiederbringlich beschädigt werden. -
Seite 46: Kontrolle
4.4 Kontrolle Die Wärmepumpen werden für eine lange Lebensdauer entwickelt und gebaut, wenn sie auf die richtige Weise installiert werden und unter normalen Umständen arbeiten können. Regelmäßige Kontrolle ist wichtig, um Ihre Wärmepumpe einige Jahre sicher und effizient arbeiten zu lassen. Die folgenden Richtlinien können Ihnen dabei helfen: 1.Sorgen Sie für einen unkomplizierten Zugang zur Service-Konsole. -
Seite 47: Unterhalt Und Betrieb
5. Unterhalt und Betrieb 5.1 Pflege √ Kontrollieren Sie regelmäßig die Wasserzu- und abfuhr Sie müssen dafür sorgen, dass genug Wasser und Luft in das System gelangen kann, sonst werden die Leistungen und die Zuverlässigkeit Ihres Systems beeinflusst. Sie müssen den Schwimmbadfilter regelmäßig reinigen, um Schaden durch Filterblockade zu vermeiden. √... - Seite 48 Die Wärmepumpe funktioniert nicht Problem: Wahrnehmung: Das Display leuchtet nicht auf, kein Ventilator-/Kompressorengeräusch Mögliche Ursache Lösung Keine elektrische Stromversorgung Stromversorgungüberprüfen(Verkablung,Sicherungen...) Die Wärmepumpe funktioniert, keine oder unvollständige Erwärmung Problem: Wahrnehmung: Das Display zeigt die Temperatur, keine Fehlermeldung Mögliche Ursache Lösung Installieren Sie ein größeres Modell oder stellen Ungenügende Kapazität der Wärmepumpe für die Sie eine zusätzliche Wärmepumpe bereit.
- Seite 49 Die Wärmepumpe stoppt nicht Problem: Wahrnehmung: Das Display zeigt die Temperatur, keine Fehlermeldung Mögliche Ursache Lösung Überprüfen Sie die Parametereinstellung und Verkehrte Parametereinstellung verbessern Sie, falls erforderlich (Einstellungen nicht überhab der Wärmepumpenkapazität) Überprüfen Sie die Funktion des Druckschalters indem Sie die Filterpumpe stilllegen und erneut Kontroller defekt starten.
-
Seite 50: Bersicht Der Fehlermeldungen Auf Der Led-Anzeige
5 . 3 Ü b e r s i c h t d e r F e h l e r m e l d u n g e n a u f d e r L E D A n z e i g e Sicherung / Fehler Code Kontrolle... - Seite 51 Kontrolle Code Lösung Sicherung / Fehler 1. Schließen Sie diesen korrekt an 1. Kontrollieren Sie den Anschluss 2. Sorgen Sie für ausreichende 2. Kontrollieren Sie, ob ausreichende Strömung. Fehler Schalter E3/EE3 Strömung herrscht Strömungswächter 3. Ersetzen Sie den Schalter. 3.Kontrollieren Sie,ob ein Schalter 4.
-
Seite 52: Elektrische Verkabelung Und Namensschild
6.Elektrische Verkabelung und Namensschild 6.1Elektrische Diagramme... -
Seite 53: Wiring Diagram
6.2 Wiring diagram Mida.Black 8 / 10 / 12 1103-1709 VIERWEGVENTIL C R S HINWEIS: Bei der aktuellen Wasserpumpe YEL BLU BLK über 1.5Amp, bitte extern auszustatten geeigneten A / C-Schütz. Wasserpumpe < . I 1 5A AC L AC L Sicherung Sicherung AC L... - Seite 54 Mida.Black 21 1110-1758 VIERWEGVENTIL HINWEIS: Bei der aktuellen Wasserpumpe WHI YEL BLU BLK über 1.5Amp, bitte extern auszustatten geeigneten A / C-Schütz. Wasserpumpe < . I 1 5A AC L AC L Sicherung Sicherung AC L AC N KA1 5A KA2 5A KA3 5A KA4 5A...
