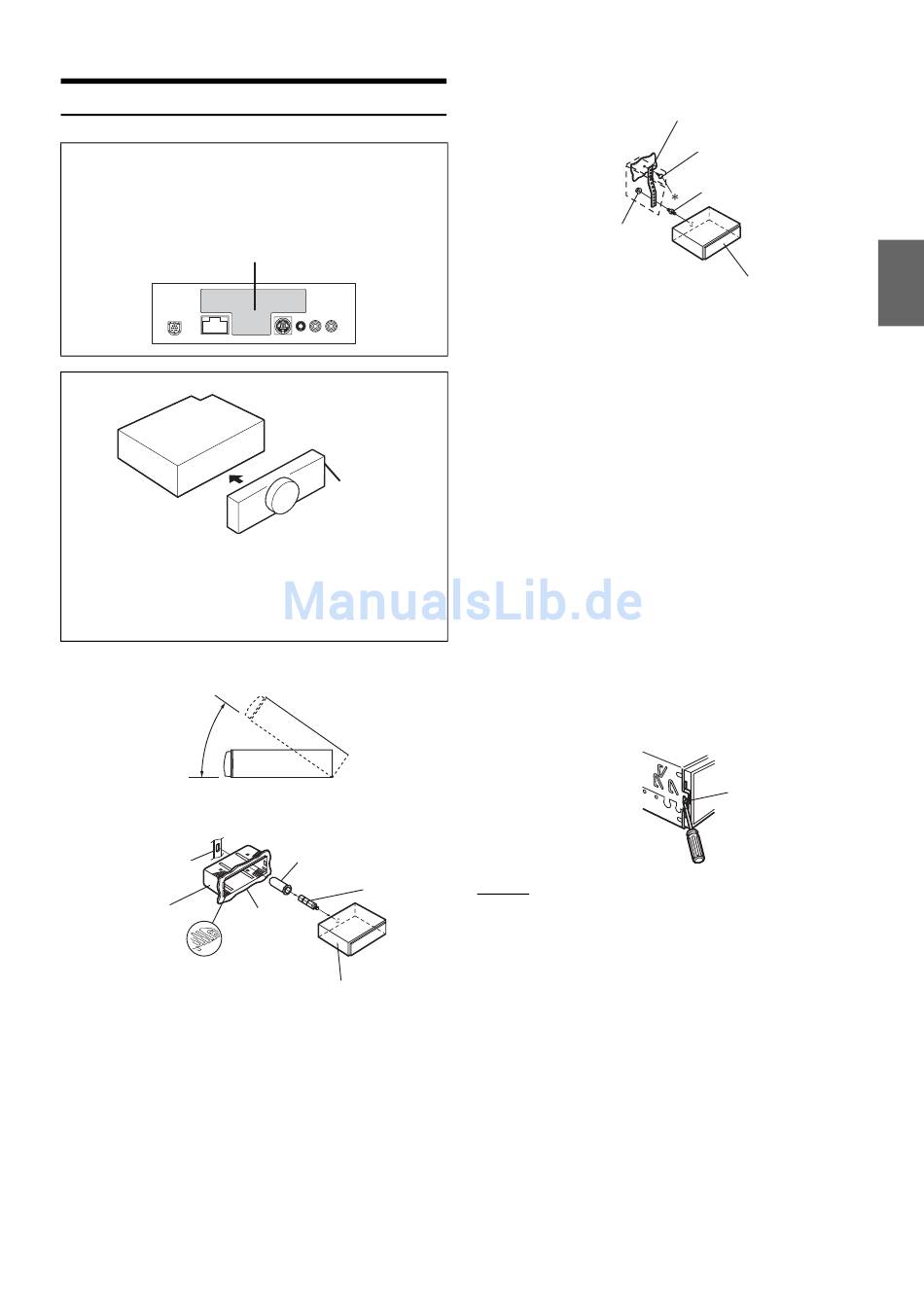

Installation

Vorsicht
Achten Sie auf ungehinderte Luftzirkulation im Bereich der
Kühlkörper. Falls die Belüftungsöffnungen verdeckt oder
verschlossen werden, kommt es zu Hitzestau im Gerät und
Brandgefahr.
Kühlkörper
Vorsicht
Nehmen Sie das Bedienteil bei der Installation nicht ab!
Wenn Sie das Gerät mit abgenommenem Bedienteil einbauen,
besteht die Gefahr, dass Sie zu stark auf die Metallplatte drücken,
die als Bedienteilträger dient, und die Platte verbiegen.
• Der Einbauwinkel des Gerätes sollte weniger als 35 Grad betragen.
Weniger als 35°
1
Halterung
Einbaurahmen
Armaturenbrett
(beiliegend)
Druckplatten *
* Wenn der angebrachte Einbaurahmen lose um das Hauptgerät sitzt,
können die Druckplatten leicht gebogen werden, um das Problem zu
beheben.
Entfernen Sie den Einbaurahmen vom Hauptgerät
(siehe „Ausbau" auf Seite 37). Schieben Sie den
Einbaurahmen in das Armaturenbrett, und fixieren
Sie diesen mit den Metalllaschen.
Abnehmbares
Bedienteil
Gummikappe
(beiliegend)
Sechskants
chraube
(beiliegend)
Dieses Gerät
2
Befestigungsstrebe
Sechskantmutter (M5)
Falls Ihr Fahrzeug mit einer Stützhalterung
versehen ist, drehen Sie die lange
Sechskantschraube in die Rückseite des iDA-
X200/iDA-X300 und stecken danach die
Gummikappe auf den Schraubenkopf. Sollte
keine Stützhalterung vorhanden sein, muss das
Gerät mit Hilfe einer Stützleiste (nicht
mitgeliefert) fixiert werden. Schließen Sie die
Kabel des iDA-X200/iDA-X300 gemäß den
Anweisungen im Abschnitt ANSCHLÜSSE an.
• Als Schraube* verwenden Sie eine geeignete Schraube für die
Chassis-Gehäusebefestigung.
3
Schieben Sie das iDA-X200/iDA-X300 in das
Armaturenbrett. Vergewissern Sie sich, dass die
Verriegelungsstifte gut einrasten. Schieben Sie
das Gerät hierzu fest in das Armaturenbrett, und
drücken Sie die Verriegelungsstifte dabei mit
einem kleinen Schraubendreher nach unten. Der
Rastmechanismus sorgt für einen wackelfreien
Sitz und verhindert, dass das Gerät aus Versehen
aus dem Armaturenbrett gezogen wird.
Installieren Sie das abnehmbare Bedienteil.
Ausbau
1. Nehmen Sie das Bedienteil vom Gerät ab.
2. Drücken Sie die Verriegelungsstifte mit einem kleinen
Schraubendreher (oder einem ähnlichen Werkzeug)
„hoch" (siehe Abbildung oben). Nach dem Lösen der
ersten Verriegelung ziehen Sie das Gerät ein wenig
heraus, so dass der Stift beim Lösen der zweiten
Verriegelung nicht wieder einrasten kann.
Ziehen Sie das Gerät mit gelösten Verriegelungsstiften aus dem
Einbaurahmen.
Schraube
Stiftschraube
Dieses Gerät
Verriegelungsstift
37
-DE
