MONTAGE

Warnung! Verwenden Sie das Gerät nur, wenn es vollständig zusammengebaut ist.
Warnung! Die Kette hat scharfe Kanten. Verwenden Sie zur Sicherheit Arbeitshandschuhe.
Wichtig! Frontschutz (Kettenbremse) muss gelöst werden, vor dem Einbau der Führungsschiene
und der Kette.

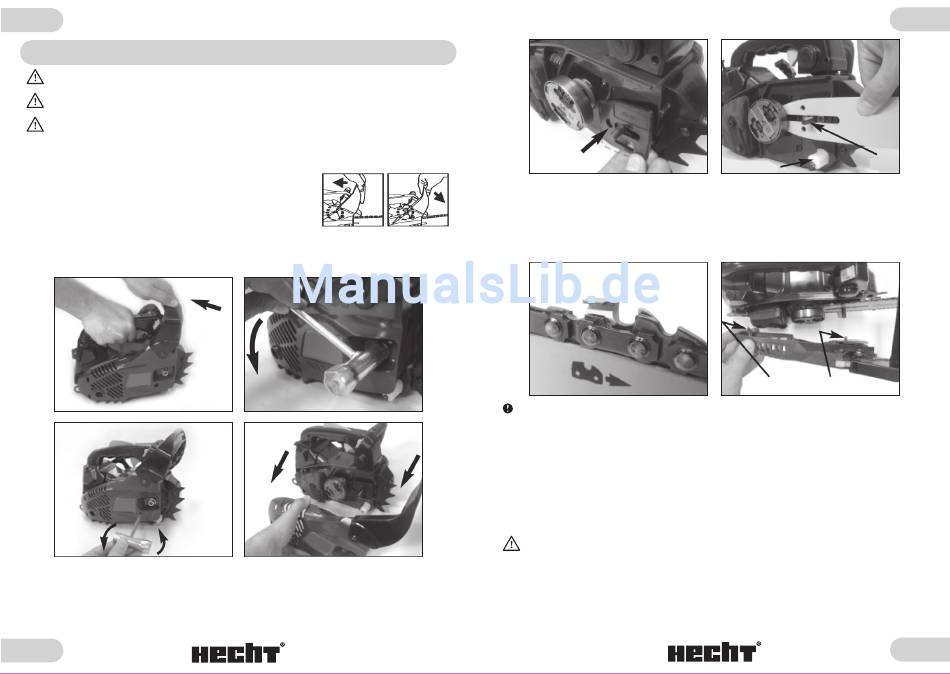

INSTALLIEREN DER FÜHRUNGSSCHIENE UND KETTE
1. Lösen Sie die Kettenbremse (5) durch festes Ziehen des Schutzes nach
hinten bis ein "Klick" zu hören ist. Siehe Etikett unten am Werkzeug,
wenn die Kettenbremse erfolgreich gelöst wurde.
2. Lösen Sie die Abdeckung Kettenantrieb Mutter (16) mit dem Doppel-
Maulschlüssel (14), aber entfernen Sie die Mutter noch nicht.
3. Lösen Sie die Kettenspannschraube gegen den Uhrzeigersinn vollständig (17)
so weit wie Sie können (Siehe Bild). Lockern Schraube M5 die die Unterkante
des Bremsenschutzs fixiert vor dem Auspuff mit Hilfe des Imbusschlüssels.
4. Entfernen Sie nun die Abdeckung Kettenantrieb Mutter (16) und
entfernen sie den Bremsendeckel (18), siehe Bild). Nachdem die Bremse
geöffnet wurde, muß der Transportschutz Abstandhalter (24) entfernt und entsorgt werden, so dass die
Kettenschiene eindeutig angeordnet werden kann (wenn ausgestattet mit).
5. Platzieren Sie die Führungsschiene (13) in Position über dem Gewindebolzen und die beiden Schrauben-
köpfe, die sich auf jeder Seite des Bolzens befinden. Die Führungsschiene sollte aufrecht bleiben, wenn Sie
es gehen lassen, achten Sie darauf die Schraubenköpfe nicht abzuschlagen.
6. Legen Sie die Kette (12) rund um die Kupplung (19) mit der Richtung der Kettenzähne passend zu den
50 / 68
BREMSE
GELÖST
WICHTIG!
Ziehen Sie kräftig nach hinten, um
die Bremse zu lösen Bremse. Die Kette
wird nur ausgeführt, wenn die Ketten-
bremse gelöst ist.
made for garden
BREMSE FEST
Abstandhalter entfernen (wenn ausgestattet)
Glied Symbolen auf der Führungsschiene (siehe oben rechts). Wenn sie nicht in die richtige Richtung zeigt, wird die Kette nicht schneiden.
Die Kette um die Führungsstange und sicherzustellen, dass die Kette über der Fläche der Kettenführung angebracht ist und nicht darunter.
7. Bringen Sie die Bremsen Abdeckung (18) zurück auf das Sägeblatt. Es gibt zwei Ansätze auf der linken Seite
(hinteren Ende des Säge) welche zuerst richtig angeordnet werden muß, damit der Deckel angebracht
werden kann. Auch das Kettenspannritzel (22) muss bis zu der unteren Öffnung ausgekleidet werden in der
Führungsschiene (14) um zu ermöglichen, das die Abdeckung montieren wird. Manchmal muß die Kettens-
pannerschraube (17) geringfügig angepasst werden, um eine Linie mit dem Spannbolzen (22) mit dem
unteren Loch in der Führungsschiene (13) zu bilden.
* Richtung der Kette Zähne sollten den
Zahnsymbole auf der Leiste entsprechen.
Hinweis: Wenn die Kettenbremse (5) nicht im 1 Schritt gelöst wurde, werden Sie nicht in der Lage
sein, das Laufwerk passen um die Säge abzudecken. Wenn Sie es nicht vorher, lösen Sie die
Kettenbremse gemäß Schritt 1.
8. Befestigen Sie die Abdeckung Kettenantrieb Mutter (16) nur handfest. Verwenden Sie keinen Schraubenschlüssel. Ziehen
Sie die M5-Schraube welche die Unterkante des Bremsendeckels fixiert vor dem Abgas mit Hilfe des Inbusschlüssel.
9. Drehen Sie die Kettenspanner Schraube (17) im Uhrzeigersinn, bis die Glieder der Kette den unteren Rand
der Kette berühren.

KETTENSPANNUNG EINSTELLEN

10. Sicherstellen, dass die Mutter des Kettenantriebsdeckels (16) nur handfest angezogen ist (wenn die Mutter
früher fest war, sollte sie nun ein wenig gelockert werden).
Achtung: Wenn Sie die Kettenspannungsschraube (17) drehen, während die Mutter fest ist, wird
es dazu führen, das die Kette nicht gelockert wird und mögliche Schäden am Kettenspanner
Schraube (17) und dem Kettenspannungssbolzen auftreten.
11. Um die richtige Kettenspannung zu bekommen, ziehen Sie kräftig bis die Kette in der Mitte der Oberseite
der Führungsschiene ist. Wenn die Kette bis zu ihrem höchsten Punkt gezogen wird, sollte die untere Spitze
der Verbindugn nur knapp in der Spur bleiben [Mitte der Führungsschiene (13)].
12. Drehen Sie die Kettenspannerschraube (17), um die richtige Spannung zu bekommen. Sobald die korrekte
Spannung erreicht ist, ziehen Sie die Mutter der Kettenantriebabdeckung (16) an die Schiene und
Spannung zu fixieren.
Kettenführung
Schlaufen Kettenspannungsbolzen
