Anschlüsse
6.2 Klemmanschlüsse Oberseite

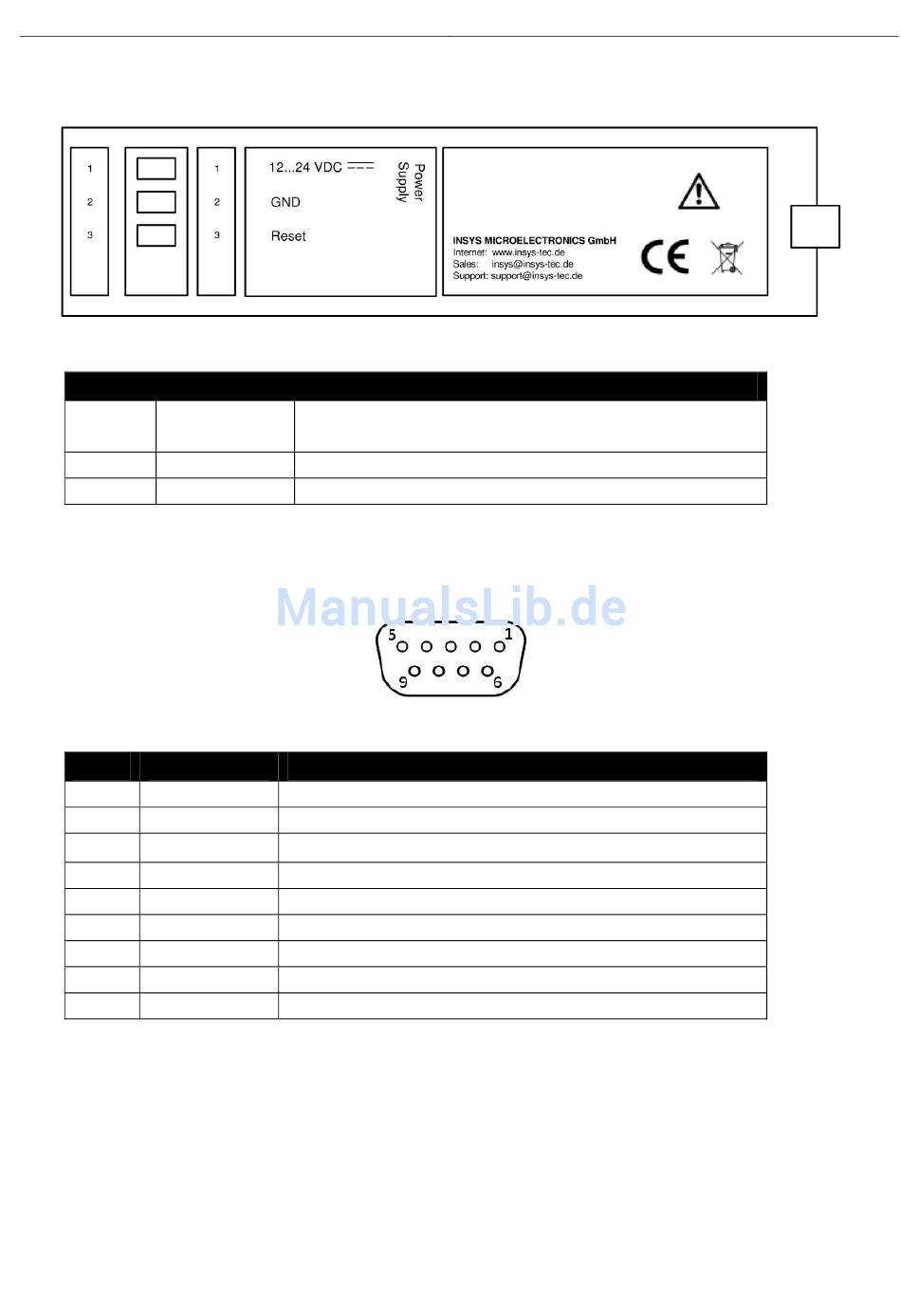

Abbildung 4: Anschlüsse auf der Geräteoberseite
Klemme Bezeichnung
1
12 ... 24 VDC
2 GND
3 Reset
Tabelle 7: Beschreibung der Anschlüsse auf der Geräteoberseite
6.3

Anschlussbelegung der seriellen Schnittstelle

Abbildung 5: 9-polige Sub-D Buchse am Gerät
Pin Belegung
1 DCD
2 RXD
3
TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 RI

Tabelle 8: Beschreibung der Pin-Belegung der Sub-D Buchse

16
Beschreibung
Spannungsversorgung 12V - 24V DC
(die Spannungsangaben sind Grenzwerte ohne Toleranzen)
Ground (Masse)
Reset-Eingang
Beschreibung
Data Carrier Detect
Receive Data
Transmit Data
Data Terminal Ready
Ground
Data Set Ready
Request To Send
Clear To Send
Ring Indication
INSYS GSM/GPRS small
