Anzeigen und Bedienelemente

5 Anzeigen und Bedienelemente
5.1

Anzeigen

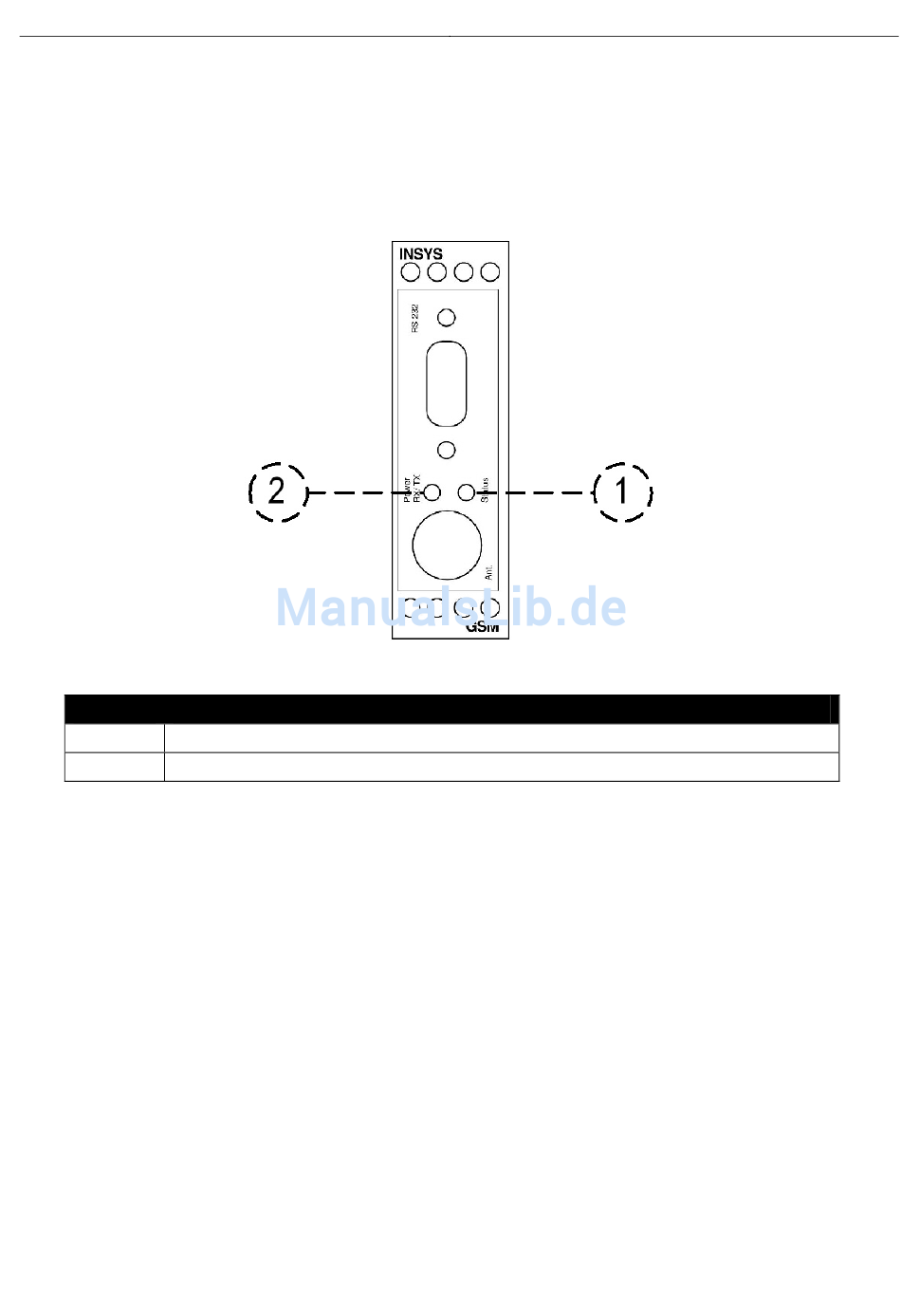

Abbildung 1: LEDs auf der Gerätvorderseite
Position Bezeichnung
1 Status-LED
2 Power/RX/TX-LED
Tabelle 3: Beschreibung der LEDs auf der Gerätevorderseite
Die rechte LED (Status) zeigt den Einbuchzustand im GSM-Netz sowie eine bestehende
Datenverbindung an. Die linke LED (Power - RX/TX) zeigt den Zustand der Betriebsspan-
nung sowie eine Datenübertragung an. Die genaue Bedeutung der Anzeigeelemente ist
in der folgenden Tabelle dargestellt.
