KRAFTEINSTELLUNG
ADJUSTING THE FORCE
RÉGLAGE DE LA FORCE
AFSTELLEN VAN HET VERMOGEN
Automatische Kraftlernung und -
einstellung (DIP-Schalter 1: ON)
Werkseitig ist der Antrieb auf
automatische Krafteinstellung
eingestellt. Bei Verwendung des
Antriebs in Ländern der europäischen
Union darf diese Schalterstellung nicht
verändert werden (Norm EN 12453)!
Zur Erlernung des Kraftbedarfs
benötigt der Antrieb drei
Referenzfahrten - jede dieser
Lernfahrten muß durch erreichen des
Endschalters beendet werden.
Während der Lernfahrten blinkt die
Antriebsbeleuchtung - ein
Referenzzyklus ist erst dann
vollständig abgeschlossen, wenn der
Antrieb den Öffnungs- und Schließweg
mit permanenter Beleuchtung
ausführt.
Nach jeder Stromunterbrechung wird
automatisch eine erneute
Kraftmessung vorgenommen!

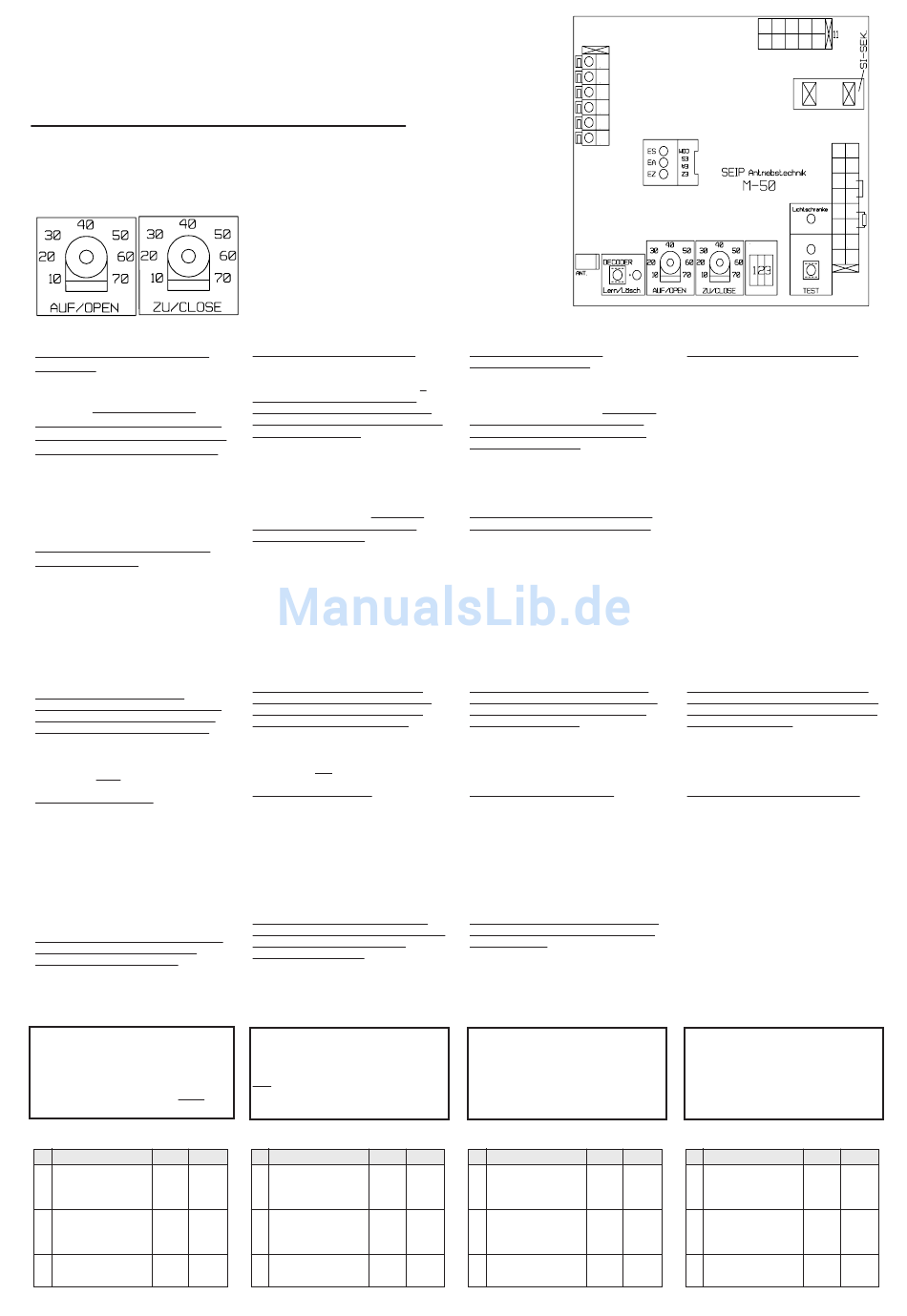

Die maximale Zug-/Schubkraft
während der Lernfahrt wird durch die
Einstellung der Potentiometer „AUF/
OPEN" und „ZU/CLOSE" bestimmt.
Werkseitig ist eine Kraft von ca. 40kg
eingestellt - wir empfehlen, diese
Kraft zur Risikominimierung bei den
Lernfahrten nicht zu erhöhen.
Manuelle Kraftzugabe
(DIP-Schalter 2):
Aufgrund unterschiedlicher
Witterungen kann der Kraftbedarf zur
Automation eines Tores über das Jahr
variieren. Tore sind im Winter
schwergängiger als im Sommer. Um
diese Schwankungen abzufangen
können Sie mit DIP-Schalter Nr. 2
manuell 15kg oder 25kg zum
automatisch eingestellten Kraftbedarf
addieren.
Wir empfehlen auch hier zum Zwecke
der Unfallvermeidung immer den
niedrigeren Wert zu wählen!
Eine automatische Anpassung der
Kraft kann später immer durch ziehen
des Netzsteckers erreicht werden.
Der Antrieb verfügt auch über die
Option der manuellen Krafteinstellung
(DIP-Schalter 1 auf OFF). Diese
Funktion darf in Ländern der
europäischen Union jedoch nicht
verwendet werden (Norm EN 12453)
DIP-Schalter DS-1:
Nr. Funktion
ON
OFF
1
Automatische
Kraftmessung
EIN
AUS
2
Kraftzugabe
25 kg 15 kg
3
Blinkende
Ja
Nein
Vorwarnung
Automatic Force Measurement
(DIP-switch 1: ON)
The factory setting for the operator is
„automatic force-measurement". If
the operator is mounted within a
country of the European Community
this setting may not be changed! (EC-
Regulation EN 12453)
To set up the force the operator
needs to do three reference-runs. At
the end of each run the operator must
reach its limit-switches. During the
learning procedure the operators
lighting keeps blinking - once the
lighting stays on permanently during a
run the setup was finished correctly.
After every power-cut the operator
will do a new setup-run (fully
automatic - no action required).
The maximum pulling-force for the
learning-drive is limited according to
the settings of the potentiometers
„AUF/OPEN"and „ZU/CLOSE". The
potentiometers are factory preset to a
maximum force of 40kg - to avoid
damages or injuries we highly
recommend not to increase this force!
Adding force manually
Due to different conditions of weather
the needed force for operating a
garage-door can vary throughout the
year. Generally more force is needed
in winter, as the doors tend to get
heavier due to cold springs. Therefore
you can add 15kg or 25kg manually to
the automatically adjusted pulling-
force. Use DIP-switch Nr. 2 to achieve
this.
To avoid damages during operation
we highly recommend not to add more
than 15kg to the automatically
adjusted pulling-force!
An automatic update of the pulling-
force can be achieved at any time by
simply unpluging the power-cord.
The operator is also equipped with a
manual force-setting function (DIP-
switch 1 on OFF). This function may
not be used within the European
Community! (Regulation EN 12453)
DIP-switches DS-1:
No. Function
ON
OFF
1
Automatic force
adjustment
ON
OFF
2
Manual force
25 kg 15 kg
increase
3
Pre-warning
Yes
No
light
6
5
4
3
2
1
Apprentissage et réglage
automatiques de force (interrupteur
DIP en position ON)
Le système de commande automatique a été
prealablement ajusté en usine de façon à ce
qu'il se règle automatiquement. Si ce système
est utilisé dans les pays de la Communauté
Européenne, ce préréglage ne doit pas être
modifié (Norme EN 12453)!
Pour pouvoir procéder à l'apprentissage de la
force, le système de commande automatique à
besoin de trois opérations de référence.
Chacune de ces opérations doit être clôturée
en actionnant l'interrupteur de fin de course.
La lumière du système de commande
automatique clignote durant les opérations de
référence. Un cycle de référence est complet
lorsque le système effectue les opérations
d'ouverture et de fermeture avec une lumière
permanente qui ne clignote plus. Un nouveau
mesurage de force est effectué après chaque
coupure de courant!
La force maximale de traction et de poussée
durant les opérations de référence est définie
par le réglage du potentiomètre „OUVERT/
OPEN" et „FERME/CLOSE". Une force d'env. 40
kg a été préalablement réglée en usine. Nous
recommandons de ne pas augmenter cette
force lors des opérations de référence afin de
réduire les risques.
Augmentation manuelle de la force
(interrupteur DIP 2):
En raison des conditions atmosphériques
différentes, le besoin de force pour
l'automatisation d'une porte peut varier au
cours de l'année. Les portes se ferment plus
difficilement en hiver qu'en été. Afin de
compenser ces variations, vous pouvez ajouter
manuellement, par le biais de l'interrupteur
DIP n° 2, 15 kg ou 25 kg à la force réglée
automatiquement.
Nous recommandons également dans ce cas de
choisir le poids inférieur afin de minimiser les
risques d'accident! Il est toujours possible de
procéder ultérieurement à une adaptation
automatique de la force en retirant la prise de
courant.
Le système de commande automatique dispose
également d'une option de réglage manuel de
la force (interrupteur DIP en position OFF).
Cette fonction ne peut cependant pas être
utilisée dans les pays membres de l'Union
Européenne (norme EN 12453).
No Fonction
ON
1
Mesurage de force
automatique
OUI
2
Augmentation de
25 kg 15 kg
la force
3
Lumière
Oui
d'avertissement
12
7 8 9 10 11
DIP
Automatische druk en instellung
(DIP-schakelaar 1: ON)
Vanaf de fabriek is het mechanisme
op automatische druk ingesteld. Bij
gebruik in landen van de Europese
Unie mag deze schakelstand niet
worden veranderd (norm EN 12453)!
Om de benodigde druk te leren heeft
het mechanisme drie
referentiesluitingen nodig. Iedere
referentiesluiting moet door het
bereiken van de eindschakelaar
worden beëindigd. Tijdens de
leersluitingen blinkt het lichtje van
mechanisme. Een referentiecyclus is
pas volledig afgesloten, wanneer het
mechanisme de opening en sluiting
met een permanente verlichting
uivoert. Na iedere stroomonderbreking
wordt automatische een nieuwe
drukmeting uitgevoerd!
De maximale trek-/schuifdruk tijdens
de leersluiting wordt door de instelling
van de potentiometer „AUF/OPEN" en
„ZU/CLOSE" bepaald. Vanaf de
fabriek is een druk van ca. 40 kg
ingesteld. Wij raden aan om deze
druk bij de leersluitingen uit veilig-
heidsoverwegingen niet te verhogen.
Verhoging van de druk met hand
(DIP-schakelaar 2): Door verschillende
weersomstandigheden kan de
benodigde druk voor de automatisatie
van een hek in de loop van het jaar
veranderen. Hekken zijn 's winters
trager dan in de zomer. Om deze
schommelingen op te vangen, kunt U
met DIP-schakelaar 2 met de hand 15
of 25 kg aan de automatisch
ingestelde nodige druk toevoegen. Wij
raden ook in dit geval aan om altijd
ter voorkoming van ongelukken de
laagste waarde te kiezen. Een
automatische aanpassingvan de druk
kan later altijf door het uittrekken van
de stekker worden bereikt.
Het mechanisme beschikt ook over de
mogelijkheid om de drukinstellung met
de hand uit te voeren (DIP-schakelaar
op OFF). Deze functie mag in landen
van de Europese Unie echter niet
gebruikt worden (norm EN12453).
OFF
nr. functie
1
Automatische
NO
krachtmeting
2
vermogen ver-
groten
Non
3
knipperend
waarschuwingslicht
H
G
F
E
D
C
B
A
ON
OFF
JA
NEE
25 kg 15 kg
ja
nee
