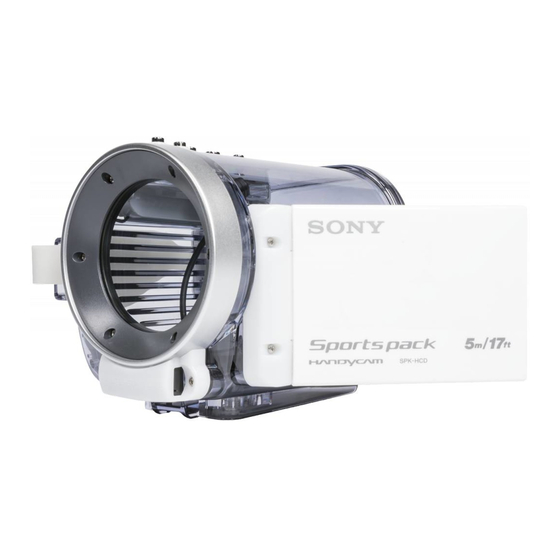

Sony SPK-HCD Bedienungsanleitung

3-295-111-11(1)
Vorbereitung des Sports Pack
Guía de preparación del portacámara deportivo
Voorbereidingshandleiding voor sportbehuizing
Bruksanvisning
SPK-HCD
© 2008 Sony Corporation Printed in Japan

B D
E F
G H I

1
2


1
4
5
A
B
C
D
E
F
G
H
I
J
K
L
M
N
Kameramontageschuh
Placa de montaje de la videoc ara
Cameramontageschoen
Videokamerans monteringssko
Führung
Guía
Geleider
Spår
Gehäuse
Cuerpo
Behuizing
Hus
Deutsch
Vorbereitungen
Hinweise
Die im Folgenden beschriebenen Videokameramodelle sind unter Umständen nicht
in allen Ländern/Regionen erhältlich.
Vorbereiten der Videokamera
Erläuterungen entnehmen Sie bitte der mit der Videokamera gelieferten
Bedienungsanleitung.
1 Nehmen Sie Filter, Konverter, Objektivkappe, Gegenlichtblende bzw.
Schulterriemen von der Videokamera ab.
Bei einer Kamera mit manuellem Objektivverschluss öffnen Sie den
Objektivverschluss.
2 Bringen Sie den Akku an.
Verwenden Sie einen voll geladenen Akku.
3 Setzen Sie das Speichermedium ein.
Legen Sie einen mit der Videokamera kompatiblen Datenträger ein.
Erläuterungen entnehmen Sie bitte der mit der Videokamera gelieferten
Bedienungsanleitung.
Hinweise
Entriegeln Sie die Schutzlasche am „Memory Stick Duo" und an der Kassette, so
dass ein Aufnehmen möglich ist.
Achten Sie darauf, dass der freie Platz auf der Kassette, dem „Memory Stick Duo",
der Disc bzw. der Festplatte zum Speichern der Bilder ausreicht.
Achten Sie darauf, dass die Disc nicht finalisiert ist.
4 Bringen Sie den Reflexionsschutzring am Filtergewinde der
Videokamera an.
Der Reflexionsschutzring verhindert, dass Licht von außen im Sportgehäuse
reflektiert wird und ins Objektiv fällt.
Reflexionsschutzring Videokamera
Reflexionsschutzring DCR-HC46/HC44/HC36/HC35/HC28/HC27/HC26/
(ø 25) HC24/HC23
HDR-UX20/UX19/UX10/UX9,
DCR-DVD910/DVD803/DVD708/DVD703/DVD653/
DVD608/DVD602/DVD510/DVD403/DVD308/
Reflexionsschutzring
DVD306/DVD203/DVD202/DVD109/DVD108/
(M30 × ø 43)
DVD106/DVD103/DVD92,
DCR-HC96/HC94/HC62/HC54/HC53/HC52/HC51/
HC48/HC47/HC45/HC38/HC37
Reflexionsschutzring DCR-DVD810/DVD710/DVD610/DVD410/DVD310/
(M30 × ø 50) DVD115/DVD110
Reflexionsschutzring DCR-SR85/SR75/SR65/SR55/SR46/SR45/SR36/SR35
(M30 × ø 58)
HDR-HC3, HDR-SR10, DCR-SR82/SR72/SR62/SR52/
Reflexionsschutzring
SR42/SR33/SR32,
(M30 × ø 62)
DCR-SR220/SR210
HDR-SR12/SR11/SR8/SR7/SR5,
HDR-CX7/CX6,
Reflexionsschutzring HDR-UX7/UX5/UX3, HDR-HC9/HC7/HC5,
(M37 × ø 55) DCR-SR300/SR290/SR200/SR190,
DCR-DVD908/DVD808/DVD508/DVD506/DVD408/
DVD406
5 Drehen Sie den LCD-Bildschirmträger um und legen Sie ihn an das
Videokameragehäuse an, so dass der LCD-Bildschirm nach auβen
weist.
6 Stellen Sie Fokussierung, Belichtung usw. auf AUTO.
 Auswählen des Kameramontageschuhs
1 Entnehmen Sie den Montageschuh und die Nummer der folgenden
Tabelle.
Montageschuh Nummer Videokamera
HDR-UX7/UX5/UX3,
DCR-DVD908/DVD808/DVD803/DVD703/
1 DVD653/DVD602/DVD508/DVD506/DVD408/
DVD406/DVD403/DVD203/DVD202/DVD103/
B
DVD92
DCR-HC96/HC94/HC46/HC44/HC36/HC35/
2
HC28/HC27/HC26/HC24/HC23
3 HDR-HC3
HDR-HC9/HC7/HC5,
1 DCR-DVD708/DVD608/DVD308/DVD306/
DVD109/DVD108/DVD106
D
DCR-HC62/HC54/HC53/HC52/HC51/HC48/
2
HC47/HC45/HC38/HC37
1 DCR-SR300/SR290/SR200/SR190
E
2 DCR-SR82/SR72/SR62/SR52/SR42/SR33/SR32
1 HDR-CX7/CX6
F
2 HDR-SR8/SR7/SR5
HDR-UX20/UX19/UX10/UX9,
G 1 DCR-DVD910/DVD810/DVD710/DVD610/
DVD510/DVD410/DVD310/DVD115/DVD110
HDR-SR12/SR11/SR10,
H 1
DCR-SR220/SR210
DCR-SR85/SR75/SR65/SR55/SR46/SR45/SR36/
I 1
SR35
2 Richten Sie die Stativschraubenplatte entsprechend der ermittelten
Nummer am Montageschuh aus und drücken Sie auf die
Stativschraubenplatte, so dass sie mit einem Klicken einrastet.
Werkseitig ist die Stativschraubenplatte am Montageschuh H angebracht.
 Vorbereiten des Sportgehäuses
1 Stellen Sie das Griffband ein.
Fassen Sie das Sportgehäuse so, dass Sie mit den Fingerspitzen leicht die Taste
START/STOP, die Teletaste, die Weitwinkeltaste und die Taste PHOTO erreichen,
und stellen Sie dann die Bandlänge ein.
2 Bringen Sie den Schulterriemen an.
 Installieren der Videokamera
Stellen Sie den POWER-Schalter der Videokamera auf „OFF (CHG)" und lassen Sie
die Stromversorgung des Sportgehäuses ausgeschaltet.
Hinweise
Wenn Sie die Videokamera im Sportgehäuse installiert haben, können Sie die
Videokamera mit dem POWER-Schalter am Sportgehäuse ein- („ON") bzw.
ausschalten („OFF").
1 Lösen Sie die Schnallen.
 Schieben Sie zum Öffnen der Schnalle die Verriegelungstaste  in Pfeilrichtung
und verschieben Sie den Schieber .

Öffnen Sie den hinteren Gehäuseteil.
2 Behandeln Sie das Frontglas mit Antibeschlagflüssigkeit.
Bringen Sie 2 bis 3 Tropfen der mitgelieferten Antibeschlagflüssigkeit auf das
Frontglas im Inneren des Sportgehäuses auf. Verwenden Sie das mitgelieferte
Trockenmittel, um den Antibeschlageffekt zu verstärken. Näheres dazu finden Sie
unter „Trockenmittel" in der mitgelieferten Bedienungsanleitung.
3 Entfernen Sie Staub, Sand, Haare und andere Fremdkörper vom
O-Ring, der Nut und allen Flächen, mit denen der O-Ring in
Berührung kommt. Fetten Sie dann den O-Ring gleichmäβig ein.
Wenn solche Fremdkörper vorhanden sind und Sie das Gehäuse schließen,
können an diesen Stellen Schäden auftreten und Wasser kann eindringen.
Nähere Erläuterungen zum Umgang mit dem O-Ring finden Sie unter
„Handhabung des O-Rings" in der Bedienungsanleitung.
4 Bringen Sie den Kameramontageschuh an.
Richten Sie die Schraubenposition des Montageschuhs an der Stativschraube an
der Unterseite der Videokamera aus.
Beim Modell HDR-HC3 öffnen Sie die Buchsenabdeckung, bevor Sie den
Montageschuh anbringen.
Beim Modell HDR-UX20/UX19/UX10/UX9/UX7/UX5/UX3 oder DCR-
DVD910/DVD908/DVD808/DVD510/DVD508/DVD506/DVD408/DVD406 (*)
öffnen Sie die Buchsenabdeckung und stecken den Audio-/Fernsteuerstecker fest
in die Buchse A/V, A/V OUT oder in die A/V-/Fernbedienungsbuchse, bevor Sie
den Kameramontageschuh anbringen.
Verwenden Sie die Metallteile des Schulterriemens wie in der Abbildung
dargestellt.
5 Schlieβen Sie den Stecker an und installieren Sie die Videokamera.
Falls bei Ihrer Videokamera erforderlich, stecken Sie den Audio-/
Fernsteuerstecker fest in die Buchse A/V, A/V OUT oder in die A/V-/
Fernbedienungsbuchse (außer bei den in Schritt 4 mit * markierten Modellen).
Richten Sie beim Installieren der Videokamera im Sportgehäuse den
Kameramontageschuh an der Führung im vorderen Teil des Sportgehäuses aus
und drücken Sie dann auf den hinteren Teil des Kameramontageschuhs, so dass
er mit einem Klicken einrastet.
Hinweise
Halten Sie das Sportgehäuse beim Installieren des Kameramontageschuhs
unbedingt horizontal.
Wenn Sie den Kameramontageschuh beim Installieren vertikal halten, können
der Kameramontageschuh und der vordere Teil des Gehäuses beschädigt werden.
Achten Sie darauf, dass das Objektiv, der LCD-Bildschirm, der Sucher, der Zoom-
Hebel oder die Taste PHOTO nicht durch das Kabel verdeckt werden.
Beim Modell HDR-SR12/SR11/SR10, DCR-SR220/SR210 (siehe Abbildung
-5-A)
 Öffnen Sie die Buchsenabdeckung und schließen Sie den Stecker an. Führen
Sie das an das Sportgehäuse angeschlossene Kabel wie in der Abbildung
dargestellt in einem kreisrunden Bogen, so dass der Stecker nach hinten weist.
 Wenn Sie die Videokamera im Sportgehäuse installiert haben, drücken Sie das
Kabel auf der Seite mit dem Griffband der Videokamera behutsam hinein.
Beim Modell HDR-SR8/SR7/SR5 (siehe Abbildung -5-B)
 Öffnen Sie die Buchsenabdeckung.
 Schließen Sie den Stecker an.

Wenn Sie die Videokamera im Sportgehäuse installiert haben, ordnen Sie das
Kabel auf der Seite mit dem Griffband der Videokamera an.
Beim Modell HDR-CX7/CX6 (siehe Abbildung -5-C)
 Öffnen Sie die Buchsenabdeckung.
 Schließen Sie den Stecker an.

Legen Sie das Kabel über den Kameramontageschuh und installieren Sie die
Videokamera im Sportgehäuse.
 Verstauen Sie das Kabel nach der Installation der Videokamera im
Sportgehäuse so, dass es nicht über den Kameramontageschuh hinausragt.
Ordnen Sie das Kabel auf der Seite mit dem Griffband der Videokamera an.
Beim Modell HDR-UX20/UX19/UX10/UX9 oder DCR-DVD910/DVD510
(siehe Abbildung -5-D)
(Wenn Sie die Teilschritte  und  bereits in Schritt -4 ausgeführt
haben, beginnen Sie ab Teilschritt .)
 Schließen Sie den Stecker an.

Bringen Sie den Kameramontageschuh an der Videokamera an.
 Installieren Sie die Videokamera im Sportgehäuse und richten Sie dann das
Kabel aus. Haken Sie das Kabel in den Kabelhalter ein.
Beim Modell HDR-UX7/UX5/UX3 oder DCR-DVD908/DVD808/
DVD508/DVD506/DVD408/DVD406 (siehe Abbildung -5-E)
(Wenn Sie die Teilschritte  und  bereits in Schritt -4 ausgeführt
haben, beginnen Sie ab Schritt .)

Schließen Sie den Stecker an.

Bringen Sie den Kameramontageschuh an der Videokamera an.
 Wenn Sie die Videokamera im Sportgehäuse installiert haben, ordnen Sie das
Kabel auf der Seite mit dem Griffband der Videokamera an.
Beim Modell HDR-HC9/HC7/HC5 (siehe Abbildung -5-F)

Öffnen Sie die Buchsenabdeckung.
 Schließen Sie den Stecker an.
 Wenn Sie die Videokamera im Sportgehäuse installiert haben, ordnen Sie das
Kabel auf der Seite mit dem Griffband der Videokamera an.
Beim Modell HDR-HC3 (siehe Abbildung -5-G)

Schieben Sie die Buchsenabdeckung nach außen.
 Schließen Sie den Stecker an.
 Installieren Sie die Videokamera im Sportgehäuse und richten Sie dann das
Kabel aus. (Haken Sie das Kabel in den Kabelhalter ein.)
Beim Modell DCR-SR300/SR290/SR200/SR190/SR82/SR72/SR62/SR52/
SR42/SR33/SR32 (siehe Abbildung -5-H)
 Öffnen Sie die Buchsenabdeckung.
 Schließen Sie den Stecker an.
 Installieren Sie die Videokamera im Sportgehäuse und richten Sie dann das
Kabel aus. (Haken Sie das Kabel in den Kabelhalter ein.)
Beim Modell DCR-SR85/SR75/SR65/SR55/SR46/SR45/SR36/SR35 (siehe
Abbildung -5-I)
 Öffnen Sie die Buchsenabdeckung und schließen Sie den Stecker an. Führen
Sie das an das Sportgehäuse angeschlossene Kabel wie in der Abbildung
dargestellt in einem kreisrunden Bogen, so dass der Stecker nach hinten weist.

Wenn Sie die Videokamera im Sportgehäuse installiert haben, drücken Sie das
Kabel auf der Seite mit dem Griffband der Videokamera behutsam hinein.
Beim Modell DCR-DVD810/DVD710/DVD610/DVD410/DVD310/DVD115/
DVD110 (siehe Abbildung -5-J)

Öffnen Sie die Buchsenabdeckung.

Schließen Sie den Stecker an.
 Stecken Sie das Kabel wie in der Abbildung dargestellt auf der Seite mit dem
Griffband in die Kerbe des Antireflexrings.
 Platzieren Sie das Kabel wie in der Abbildung dargestellt und bringen Sie den
Kameramontageschuh am Sportgehäuse an.
Hinweise zum Anbringen:
 Biegen Sie das Kabel nicht.
 Achten Sie darauf, dass sich das Kabel nicht aus der Kerbe des
Antireflexrings löst.
 Wenn Sie die Videokamera im Sportgehäuse installiert haben, vergewissern
Sie sich, dass das Kabel nicht dem Objektiv an der Videokamera im Weg ist.
Beim Modell DCR-DVD803/DVD703/DVD653/DVD602/DVD403/
DVD203/DVD202/DVD103/DVD92 (siehe Abbildung -5-K)
 Schließen Sie den Stecker an.
 Stecken Sie die Buchsenabdeckung unter die Unterseite des Audio-/
Fernsteuersteckers.
Beim Modell DCR-DVD708/DVD608/DVD308/DVD306/DVD109/
DVD108/DVD106 (siehe Abbildung -5-L)
 Öffnen Sie die Buchsenabdeckung.
 Schließen Sie den Stecker an.
 Installieren Sie die Videokamera im Sportgehäuse und richten Sie dann das
Kabel aus (siehe Abbildung).
Beim Modell DCR-HC96/HC94/HC46/HC44/HC36/HC35/HC28/HC27/
HC26/HC24/HC23 (siehe Abbildung -5-M)
 Schließen Sie den Stecker an.

Installieren Sie die Videokamera im Sportgehäuse und richten Sie dann das
Kabel aus. (Haken Sie das Kabel in den Kabelhalter ein.)
Beim Modell DCR-HC62/HC54/HC53/HC52/HC51/HC48/HC47/HC45/HC38/
HC37 (siehe Abbildung -5-N)

Öffnen Sie die Buchsenabdeckung.

Schließen Sie den Stecker an.

Installieren Sie die Videokamera im Sportgehäuse und richten Sie dann das
Kabel aus. (Haken Sie das Kabel in den Kabelhalter ein.)
6 Schlieβen Sie den hinteren Teil des Gehäuses.
Drücken Sie den hinteren Teil des Gehäuses fest an und schließen Sie die
Schnallen, so dass diese mit einem Klicken einrasten.
Hinweise
 Achten Sie darauf, keine Kabel einzuklemmen, wenn Sie den hinteren Teil des
Gehäuses schließen.
Wenn die Videokamera im Sportgehäuse installiert ist, befindet sich der

Mittelpunkt des Objektivs unter Umständen nicht im Mittelpunkt des
Frontglases am Sportgehäuse. Dies stellt beim Aufnehmen jedoch kein Problem
dar.
Español
Preparación
Notas
Es posible que los modelos de videocámara descritos a continuación no estén
disponibles en todos los países o regiones.
Preparación de la videocámara
Para obtener más información, consulte el manual de instrucciones suministrado
con la videocámara.
1 Quite el filtro, el objetivo de conversión, la tapa del objetivo, el
protector del objetivo o la correa para el hombro de la videocámara.
Cuando utilice una videocámara con un obturador del objetivo manual, abra
dicho obturador.
2 Instale la batería.
Instale una batería completamente cargada.
3 Inserte el medio.
Inserte un medio compatible con la videocámara.
Para obtener más información, consulte el manual de instrucciones suministrado
con la videocámara.
Notas
Desbloquee la lengüeta de seguridad del "Memory Stick Duo" y del videocasete y
déjelos listos para que puedan grabar imágenes.
Cerciórese de que la cinta, el disco del "Memory Stick Duo" y el disco duro tengan
espacio suficiente para grabar imágenes.
Cerciórese de que el disco no esté finalizado.
4 Fije el anillo de prevención de reflejos en la rosca para fijación de
filtros de la videocámara.
El anillo de prevención de reflejos evita que la luz externa se refleje dentro del
portacámara deportivo y entre en el objetivo.
Anillo de prevención
Videocámara
de reflejos
Anillo de prevención DCR-HC46/HC44/HC36/HC35/HC28/HC27/HC26/
de reflejos (ø 25) HC24/HC23
HDR-UX20/UX19/UX10/UX9,
DCR-DVD910/DVD803/DVD708/DVD703/DVD653/
DVD608/DVD602/DVD510/DVD403/DVD308/
Anillo de prevención de
DVD306/DVD203/DVD202/DVD109/DVD108/
reflejos (M30 × ø 43)
DVD106/DVD103/DVD92,
DCR-HC96/HC94/HC62/HC54/HC53/HC52/HC51/
HC48/HC47/HC45/HC38/HC37
Anillo de prevención de DCR-DVD810/DVD710/DVD610/DVD410/DVD310/
reflejos (M30 × ø 50) DVD115/DVD110
Anillo de prevención de DCR-SR85/SR75/SR65/SR55/SR46/SR45/SR36/SR35
reflejos (M30 × ø 58)
HDR-HC3, HDR-SR10, DCR-SR82/SR72/SR62/SR52/
Anillo de prevención de
SR42/SR33/SR32,
reflejos (M30 × ø 62)
DCR-SR220/SR210
HDR-SR12/SR11/SR8/SR7/SR5,
HDR-CX7/CX6,
Anillo de prevención de HDR-UX7/UX5/UX3, HDR-HC9/HC7/HC5,
reflejos (M37 × ø 55) DCR-SR300/SR290/SR200/SR190,
DCR-DVD908/DVD808/DVD508/DVD506/DVD408/
DVD406
5 Gire el panel LCD y repliéguelo hacia la videocámara con la pantalla
LCD encarada hacia fuera.
6 Ajuste las funciones, tales como el enfoque y la iluminación a AUTO.
 Selección de la zapata de montaje de la cámara
1 Elija la zapata de montaje y el número de acuerdo con la tabla
siguiente.
Zapata de
Número Videocámara
montaje
HDR-UX7/UX5/UX3,
DCR-DVD908/DVD808/DVD803/DVD703/
1 DVD653/DVD602/DVD508/DVD506/DVD408/
DVD406/DVD403/DVD203/DVD202/DVD103/
B
DVD92
DCR-HC96/HC94/HC46/HC44/HC36/HC35/
2
HC28/HC27/HC26/HC24/HC23
3 HDR-HC3
HDR-HC9/HC7/HC5,
1 DCR-DVD708/DVD608/DVD308/DVD306/
D DVD109/DVD108/DVD106
DCR-HC62/HC54/HC53/HC52/HC51/HC48/
2
HC47/HC45/HC38/HC37
1 DCR-SR300/SR290/SR200/SR190
E
2 DCR-SR82/SR72/SR62/SR52/SR42/SR33/SR32
1 HDR-CX7/CX6
F
2 HDR-SR8/SR7/SR5
HDR-UX20/UX19/UX10/UX9,
G 1 DCR-DVD910/DVD810/DVD710/DVD610/
DVD510/DVD410/DVD310/DVD115/DVD110
HDR-SR12/SR11/SR10,
H 1
DCR-SR220/SR210
DCR-SR85/SR75/SR65/SR55/SR46/SR45/SR36/
I 1
SR35
2 Alinee la placa roscada para trípode con el número elegido en la
zapata de montaje y presione dicha placa hasta que haga clic en su
lugar.
La placa roscada para trípode está fijada a la zapata de montaje H al salir la
unidad de fábrica.
(Continúa en el reverso.)
