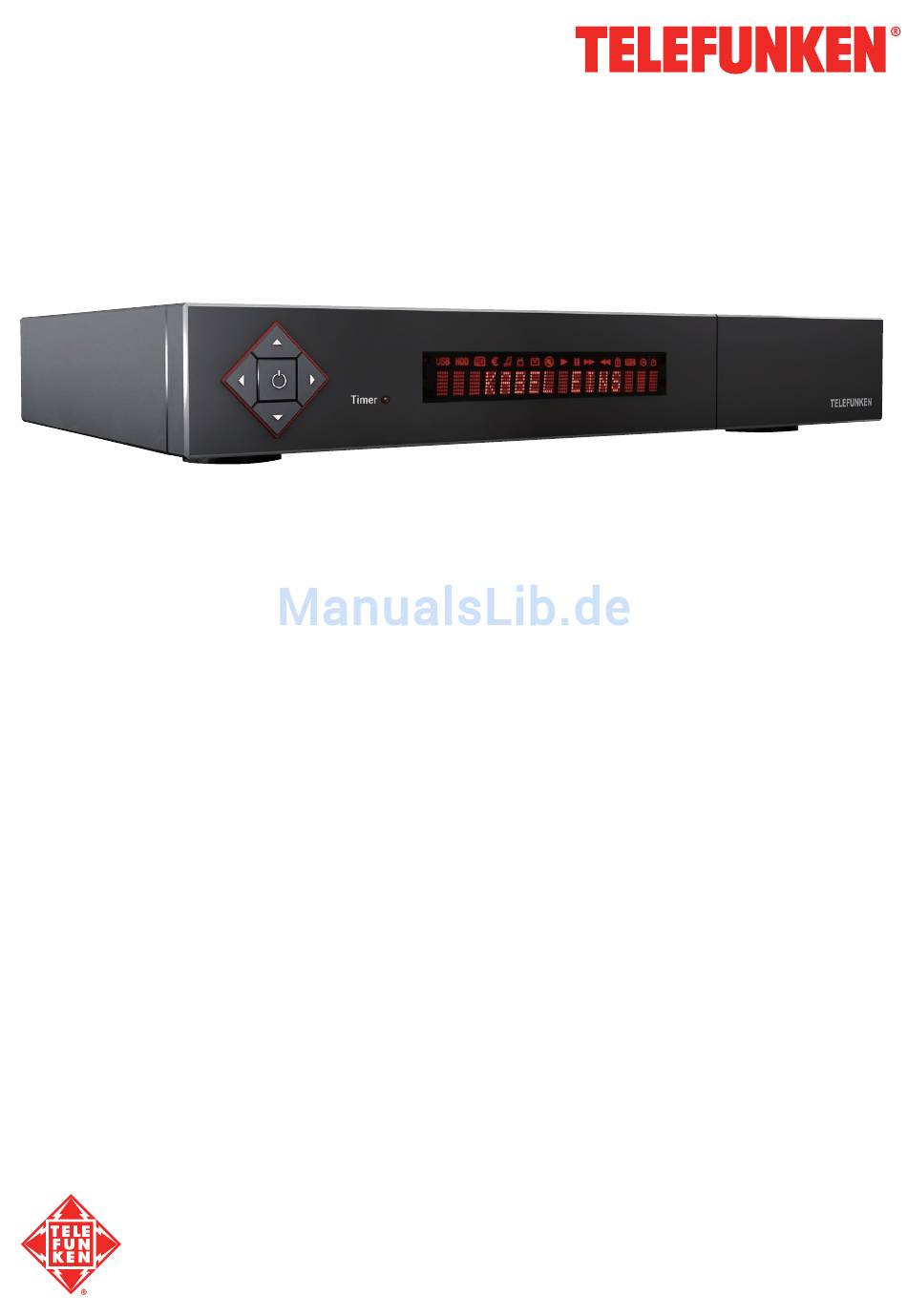

- Seite 1 DIGITAL RECEIVER TF 100 HD BEDIENUNGSANLEITUNG DESIGNED FOR HUMANS...
-
Seite 2: Bedienelemente Und Anschlüsse
Bedienelemente und Anschlüsse Bedienteil des Gerätes Netzschalter. Pfeiltasten „ / “ Programmkanal umschalten oder im Menü navigieren, „ / “ Lautstärke einstellen oder im Menü navigieren Infrarotempfänger für die Fernbedienung Leuchtrahmen der Pfeiltasten Leuchtet im Bereitschaftsmodus (Stand-by) wenn die regelmäßige Aktualisierung der elektronischen Programmzeit- schrift „SeeME Premium EPG“... - Seite 3 Bedienelemente und Anschlüsse Fernbedienung Die 2 in 1 Universal-Fernbedienung wurde zur Steuerung für den SAT-Receiver und einem Fernsehgerät entwickelt. Die 2 in 1 Universal-Fernbedienung enthält eine Bibliothek von vorprogrammierten Codes. Diese Bibliothek deckt viele der heute auf dem Markt erhältlichen Fernsehermodelle ab (siehe Kapitel 13).
-
Seite 5: Generelle Installation
Generelle Installation Lesen Sie vor Durchführung der gezeigten Schritte auch unbedingt Kapitel 1 – Einleitung, 2 – Erste Schritte und 3 – Bedienung. Entfernen Sie vor Gebrauch die Schutzfolie ! -
Seite 6: Inhaltsverzeichnis
Inhalt Generelle Installation ....... . 1 Einleitung ........2 Vielen Dank . -
Seite 7: Einleitung
Einleitung 1.1 Vielen Dank Sie haben einen Qualitäts-Receiver aus dem TELEFUNKEN-Programm erworben. Unsere Produkte sind ständigen strengen Qualitätskontrollen unterworfen. So stellen wir sicher, dass Sie Freude daran haben. Willkommen im neuen Zeitalter des digitalen Fernsehens! Der Receiver ist ein Digital-Receiver für den Empfang der unverschlüsselt abgestrahlten Satelliten-Programme im SDTV- und HDTV-Format. -
Seite 8: Anschließen Der Benötigten Verbindungen
2. Erste Schritte 2.3 Anschließen der benötigten Verbindungen Die folgenden Anschlüsse des Receivers müssen für die Inbetriebnahme verbunden werden. Führen Sie hierfür die beschrieben Schritte durch. Schließen Sie den Receiver erst nach der Verbindung aller benötigten An- schlüsse an das Stromnetz an. 2.3.1 Antenne verbinden Verbinden Sie eine doppelt geschirmte F-Stecker-Antennenleitung der Satellitenanlage mit der Buchse „EINGANG“... -
Seite 9: Bedienung
3. Bedienung Bedienung 3.1 Grundsätzliche Menübedienung Der Receiver wird über die Fernbedienung bedient (Modus „STB“ mit entsprechender Fern- bedienungstaste aktiviert). Das integrierte OSD (On Screen Display) wird wie folgt bedient: OSD aufrufen und schließen: Über das OSD-Bildschirm-Menü nehmen Sie alle Einstel- lungen des SAT-Receivers vor. -
Seite 10: Alltägliche Handhabung
4. Alltägliche Handhabung Alltägliche Handhabung 4.1 Senderwechsel Die Kanalumschaltung erfolgt mit den „CH+“ und „CH-“ Tasten bzw. alternativ mit den „ / “-Tasten. Durch die Eingabe einer Kanalnummer mittels der Zahlentasten 0 - 9 kann ein Kanal auch direkt ausgewählt werden. Es wird hierbei jeweils innerhalb der aktivierten Kanalliste umgeschaltet. -
Seite 11: Seeme - Elektronische Programmzeitschrift
4. Alltägliche Handhabung 4.3 SeeME – Elektronische Programmzeitschrift Wenn ein USB-Speichermedium angeschlossen ist und der Satellit Astra 19,2°E empfangen wird, steht der im Receiver integrierte kostenlose deutschsprachige SeeME Premium EPG (Elektronische Programmzeitschrift) mit zahlreichen Der innovative moreTV-EPG steht nur über den ASTRA Zusatzfunktionen und Inhalten der TV-Programmzeitschrift Satelliten 19,2°... - Seite 12 4. Alltägliche Handhabung 4.3.2 TV TODAY 4.3.2.1 Jetzt im TV Übersicht der aktuell laufenden Sendungen. Gezeigt werden die aktuellen Sendungen mit dem Sendungsnamen, der Sendezeit, dem Sendernamen, dem Programmplatz und dem Genre. Es kann mit „ / “ in der Liste geblättert werden und mit „ / “ die Uhrzeit verändert werden, um sich die Sendungen einer anderen Uhrzeit anzeigen zu lassen.
- Seite 13 4. Alltägliche Handhabung 4.3.2.4 Genre Übersicht über das am selben Tag laufende Programm eines bestimmten Genres. Gezeigt werden die Titel der Sendungen mit den zugehörigen Sendezeiten und dem Namen des Senders. Mit „ / “ kann in der Liste nach unten oder oben geblättert werden. Mit „ / “ kann die Liste eines anderen Genres ausgewählt werden.
-
Seite 14: Aufnahmen
4. Alltägliche Handhabung 4.3.3.4 Fernprogrammierung Exklusiv-Funktion für moreTV-Abonnenten. 4.3.4 Aufnahmen 4.3.4.1 Archiv Übersicht der vorhandenen Aufnahmen. Hier werden manuell erstellte und über den SeeME Premium EPG erstellte Aufnahmen verwaltet. Mit „ / “ kann eine andere Kategorie gewählt werden und mit „ / “ eine Aufnahme der Liste markiert werden. -
Seite 15: Timeshift-Funktion
4. Alltägliche Handhabung 4.4 Timeshift-Funktion Mit Hilfe der Timeshift-Funktion ist es mit einem angeschlossenen USB-Speichermedium möglich jederzeit im laufenden Programm z.B. einige Zeit zurück zu spulen oder pausieren zu können, ohne dass man Programminhalte verpasst. Die zusätzliche Timeshift-Aufnahme-Funktion ermöglicht es jederzeit die Aufnahmetaste zu drücken, um das laufende Programm einige Zeit rückwirkend beginnend aufzuzeichnen. -
Seite 16: Teletext/Videotext
4. Alltägliche Handhabung 4.6 Teletext/Videotext Viele Sender strahlen zusätzliche Informationen und Dienste aus. Teletext-Seiten sind „Elek- tronische Zeitschriften“ aus denen man sich die neuesten Nachrichten, Sportergebnisse, Wettervorhersagen, kommerzielle Angebote und vieles mehr holen kann. Der Umfang und Inhalt wird vom jeweiligen Programmanbieter festgelegt. Die Teletextfunktion des Receivers wird mit der Taste „Symbol Text“... -
Seite 17: Das Menü
5. Das Menü • Das OSD-Menü „Programme bearbeiten“ Das Menü Um die Bedienung des Receivers so einfach wie möglich zu gestalten, kann bei Aktivieren des Menüs mittels der Taste „MENU“ zwischen einer einfachen, auf die wesentlichen Funk- tionen beschränkten Menüstruktur, und einer erweiterten, alle Funktionen beinhaltenden Menüstruktur ausgewählt werden. -
Seite 18: Programme Verschieben
Das OSD-Menü „Programme bearbeiten“ 5.1.1.4 Programme verschieben Programme können in der Liste verschoben werden, um diese manuell zu sortieren. Hierzu muss die gelbe Taste zur Aktivierung des Bewegen-Modus gedrückt, das zu verschiebende Programm markiert und mit „OK“ ausgewählt werden. Das zu verschiebende Programm ist mit einem Pfeil hoch/runter-Symbol gekennzeichnet. - Seite 19 Das OSD-Menü „Programme bearbeiten“ 5.1.2 Radio-Programmliste Verwaltung der Radioprogramme. Die Bedienung unterscheidet sich nicht von den unter „TV-Programme“ beschriebenen Punkten. 5.1.3 Alle löschen Mit dieser Funktion können alle Programme nach Bestätigung einer Sicherheitsabfrage gelöscht werden. Dies ist nur sinnvoll, wenn der Receiver neu installiert werden soll und anschließend ein automatischer Suchlauf gestartet wird.
-
Seite 20: Das Osd-Menü „Installation
Das OSD-Menü „Installation“ 5.2 Das OSD-Menü „Installation“ Im Menü „Installation“ finden Sie alle Einstellungen, die für die Anpassung an die Satelliten- anlage und die Senderspeicherung notwendig sind. 5.2.1 Antennenverbindung Besitzen Sie eine motorgesteuerte Drehanlage (DiSEqC-LNB erforderlich) wählen Sie im Menü „Antennenverbindung“ statt der Option „Feste Ausrichtung“, die Option „Drehanlage“ aus. - Seite 21 Das OSD-Menü „Installation“ Transponder Wählen Sie einen Transponder des gewählten Satelliten. Die korrekten Einstellungen können Sie mittels der Signalstärke- und Signalqualitätsanzeigen kontrollieren. ZF-Kanal (nur Einkabel) Siehe Beschreibung zu Einkabel. Mittenfrequenz (nur Einkabel): Siehe Beschreibung zu Einkabel. DiSEqC 1.0 DiSEqC ermöglicht den Empfang mehrerer Satellitenpositionen. Haben Sie z.B. zwei LNBs, die auf zwei unterschiedliche Satelliten (ASTRA und HOTBIRD) ausgerichtet sind, verwenden Sie DiSEqC-LNBs und einen DiSEqC-Schalter.
-
Seite 22: Einzelsatellitensuche
Das OSD-Menü „Installation“ Nur mit Einstellung DiSEqC 1.2: Position & Speichern: Ordnen Sie jedem Satelliten eine Positionsnummer zu. Wichtig: Nach erfolgreicher Einrichtung des Satelliten müssen Sie die Nummer an dieser Stelle mit „OK“ bestätigen! Hinweis: Die folgenden Punkte können Sie überspringen, wenn Sie einen USALS (DiSEqC 1.3)-Rotor verwenden. -
Seite 23: Das Osd-Menü - Systemeinstellungen
Das OSD-Menü – Systemeinstellungen 5.2.6 TP-Liste Zum Absuchen eines einzelnen Satelliten-Transponders (Frequenz eines Satelliten in der mehrere Programme enthalten sein können). Diese Suchmethode bietet sich an, wenn Sie nur ein bestimmtes Programm oder ein bestimmtes Programmpaket abspeichern möchten. Die entsprechenden Empfangsparameter (Frequenzen usw.) erhalten Sie aus dem Internet oder TV- und Fachzeitschriften. -
Seite 24: Anzeigeeinstellungen
Das OSD-Menü – Systemeinstellungen 5.3.2.2 Bildschirmformat Besitzen Sie ein TV-Gerät mit einem 16:9-Bildschirm, wählen Sie die Einstellung 16:9. Für 4:3-Bildschirme wählen Sie die Einstellungen 4:3PS (Pan & Scan) oder 4:3LB (Letterbox). Bei Pan & Scan werden bei 16:9-Breitband-Sendungen die schwarzen Balken am oberen und unteren Bildrand abgeschnitten. -
Seite 25: Timer-Einstellung
Das OSD-Menü – Systemeinstellungen 5.3.5 Timer-Einstellung Sie können bis zu 30 verschiedene Zeitereignisse vorprogrammieren. Zum Beispiel Sendun- gen, die Sie nicht verpassen möchten oder Sendungen die Sie auf einem angeschlossenen USB-Speichermedium aufzeichnen möchten. Wählen Sie mit den Steuertasten „ / “ einen Timerplatz aus und drücken Sie die Taste „OK“. - Seite 26 Das OSD-Menü – Systemeinstellungen 5.3.8 Favoriten In diesem Menü können Sie die zehn Favoritenlisten umbenennen. Wählen Sie einen Eintrag aus und drücken Sie die Taste „OK“. Mit den Navigationstasten und den Zahlentasten 0-9 können Sie dann durch mehrmaliges Drücken verschiedene Zeichen der virtuellen Tastatur wählen und jeweils mit der Fernbedienungstaste „OK“...
-
Seite 27: Das Osd-Menü - Diverses
Das OSD-Menü – Diverses 5.4 Das OSD-Menü – Diverses Unter „Diverses“ finden Sie viele nützliche und hilfreiche Informationen und umfangreiche Möglichkeiten, Ihren Satellitenreceiver auf dem neusten Stand zu halten. 5.4.1 Information Hier erhalten Sie Informationen über den Softwarestand Ihres Satellitenreceivers. Halten Sie diese Daten bereit, wenn Sie sich an unseren Technischen Kundendienst wenden. -
Seite 28: Auf Usb-Datenträger Sichern
Das OSD-Menü – Diverses 5.4.5 Auf USB-Datenträger sichern Sie können mittels der Einstellung „Speichermodus“ drei unterschiedliche Dateitypen auf einem USB-Datenträger sichern: 1. AllCode: Die komplette Receiversoftware, um z.B. ältere Versionen vor einem Upgrade auf dem PC zu archivieren. Die Datei kann nicht editiert, nur zurück gespielt werden. Sie sollten nach dem Speichern den vorgegebenen Dateinamen „M3602AllCode.abs“... -
Seite 29: Wiedergabe Von Audiodateien
Das OSD-Menü – Diverses 5.4.6.2 M/P Multibildervorschau Drücken Sie die grüne Taste, können bis zu 9 Bilder in einer Vorschau angezeigt werden. Befinden sich weitere Bilder im selben Verzeichnis auf dem USB-Datenträger, drücken Sie zum Umblättern die Tasten „CH+/CH-“ auf der Fernbedienung. Möchten Sie sich ein be- stimmtes Bild anschauen, verwenden Sie die Navigationstasten und drücken Sie anschlie- ßend die Taste „OK“. -
Seite 30: Das Osd-Menü - Spiele
Das OSD-Menü – Spiele 5.5 Das OSD-Menü – Spiele Zur Unterhaltung stehen Ihnen 3 Spieleklassiker zur Auswahl. 5.5.1 Tetris Vom oberen Rand des rechteckigen Spielfelds herabfallende, immer aus vier Quadraten zu- sammengesetzte Formen, müssen in 90°-Schritten gedreht (Pfeiltaste „ “) und so platziert werden (Pfeiltasten „... -
Seite 31: Das Osd-Menü - Media
Das OSD-Menü – Media 5.6 Das OSD-Menü – Media 5.6.1 Festplatteninformation Hier erhalten Sie Informationen über die Restkapazität, die belegte Kapazität und das Dateisystems des angeschlossenen USB-Datenträgers. 5.6.2 Formatieren Sollte Ihre Festplatte vom Receiver nicht erkannt werden, könnte ein unbekanntes Format die Ursache sein. -
Seite 32: Aufnahmetyp
Das OSD-Menü – Media 5.6.3.4 Aufnahmetyp Wählen Sie die Einstellung TS (Transport Stream), wenn Sie das ursprüngliche Format beibehalten wollen. Wählen Sie die Einstellung PS, wenn das Format auf einem PC wiedergegeben werden soll. Bei der Konvertierung gehen allerdings einige senderseitige Informationen verloren. -
Seite 33: Fehlersuchhilfen
6. Fehlersuchhilfen 6. Fehlersuchhilfen Problem Mögliche Abhilfe Gerät ohne Funktion Schalten Sie das Gerät am Geräteschalter in den Bereitschaftmodus (Standby) und dann mit der Fernbedienung ein. Prüfen Sie, ob der Netzstecker sicher in einer Steckdose steckt. Prüfen Sie ggf. ob andere Geräte an dieser Steckdose einwandfrei funktionieren. Die Bereitschaftsanzeige oder das Anzeigesymbol am Receiver sollte leuchten. -
Seite 34: Service / Hersteller
SM ELECTRONIC GmbH Waldweg 2 • D-22145 Stapelfeld / Braak • www.sm-electronic.de • info@sm-electronic.de Telefunken ist ein eingetragenes Warenzeichen. 7.4 Konformität Hiermit erklärt SM Electronic GmbH, dass sich der Artikel-Nr. 62101 in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinien 2004/108/EG und 2006/95/EG befindet. -
Seite 35: Entsorgen
10. Entsorgen • 11. Leistungsmerkmale • 12. Technische Daten 10 Entsorgen 10.1 Verpackung Möchten Sie die Verpackungsmaterialien entsorgen, führen Sie diese zur Wiederverwertung der Rohstoffe nach Rohstoffen getrennt der kommunalen Entsorgung für Verpackungsmüll zu. 10.2 Altgerät Alt-Elektrogeräte sind Wertstoffe, sie gehören daher nicht in den Hausmüll! Wir möchten Sie bitten, uns mit Ihrem aktiven Beitrag bei der Ressourcenschonung und beim Umweltschutz zu unterstützen und dieses Gerät am Nutzungsende bei den –... -
Seite 36: Universalfernbedienung
13. Universalfernbedienung 13 Universalfernbedienung Die mitgelieferte 2 in 1 Universalfernbedienung kann neben dem Receiver ggf. auch Ihren Fernseher steuern. Die Fernbedienung enthält eine Bibliothek an vorprogrammierten Hersteller-Codes. Die Fernbedienung deckt damit viele der heute auf dem Markt erhältlichen Fernseher-Modelle ab. 13.1 Programmieren des TV-Modus. -
Seite 37: Normaler Betrieb
13. Universalfernbedienung 13.2 Normaler Betrieb Nachdem Sie Ihre Fernbedienung für Ihr Fernsehgerät programmiert haben, funktioniert Ihre Fernbedienung hinsichtlich der gebräuchlichsten Hauptfunk- tionen in der Regel wie die alte Fernbedienung des jeweiligen Gerätes. Richten Sie die Fernbedienung auf das gewünschte Gerät und drücken Sie die entsprechende „TV“-Taste. Sie können nun durch Drücken der jeweiligen Funktionstaste Ihrer Fernbedienung alle Funktionen benutzen. -
Seite 38: Codeliste Tv-Hersteller
Codeliste TV-Hersteller BINATONE 0003 CYBERMAXX EUROMANN ACER 1484 BLACK DIAMOND 0177•0038•0171•0002•0009 0002•0051•0003 ACME 0017 0171 0206•0200•0205•0207•0208 EUROPHON 0031 BLACK PANTHER LINE 0210•0211•0169•0015•0042 0003•0014•0051•0131•0123 0003•0010 0245 0044•0047•0048•0049•0061 EXPERT 0157 ADMIRAL 0019•0108•0002•0001•0047 BLACK STAR 0063•0067•0068•0087•0103 0000 0129 0107•0115•0127•0154•0155 FAIRTEC 1485•1416•0204•0156 ADYSON 0003 BLAUPUNKT 0168•0170•0185•0228•0229 FENNER... - Seite 39 Codeliste TV-Hersteller HINARI 0171•0009•0011•0027•0051 KORTING 0000 MEDION 1419•1397•1395•1014•1002 NOBLIKO 0003•0014•0043 0006•0169•0248•0043•0137 KOYODA 0009 1001•0177•0038•0171•0002 NOGAMATIC HISAWA 0011•0113•0120 KRONNE 0003 0009•0206•1015•0200•0205 0139•0126 HISENSE 1486•1485•1417•1416•1415 0003 0207•0208•0210•0211•0169 NOKIA 0061•0143•0063•0141•0077 0204•0156 KUBA 0093 0015•0042•0044•0047•0048 0133•0031•0021•0132•0142 HITACHI 1014•0027•0019•0085•0134 KURO 0121 0049•0061•0063•0067•0068 NORDMENDE 0153•0213•0140•0144•0003 KYOTO 0037 0087•0103•0107•0115•0127 1391•1392•1394•1014•0111...
- Seite 40 TECHNO 1014 VISTAR 0133 PROSONIC 0161•0169•0003•0015•0042 SEI-SINUDYNE TELEAVIA 0022•0036•0045•0111•0126 VIVAX 0015•0042•1008 0088•0107•0200•0068•0245 0014•0013•0021•0026•0075 0139 VORTEC 0051•0169 PROTECH 0002•0003•0009•0169•0014 0123•0000 TELEFUNKEN VOXSON 0019•0051•0108•0021•0043 0051•0129•0131•0132•0113 SEITECH 0015 0166•0111•0127•0190•0022 0000 PROVIEW 1419•1002•1001 SELECO 0019•0027•0131•0108•0157 0035•0163•0101•0102•0036 PROVISION 0021 0050•0051•0052•0078•0108 WALTHAM 0003•0133•0138•0037 0169•0171•0015 SENCORA 0009 0139•0126•0079...
- Seite 42 99062101 TF BDA-D-07/2010...
