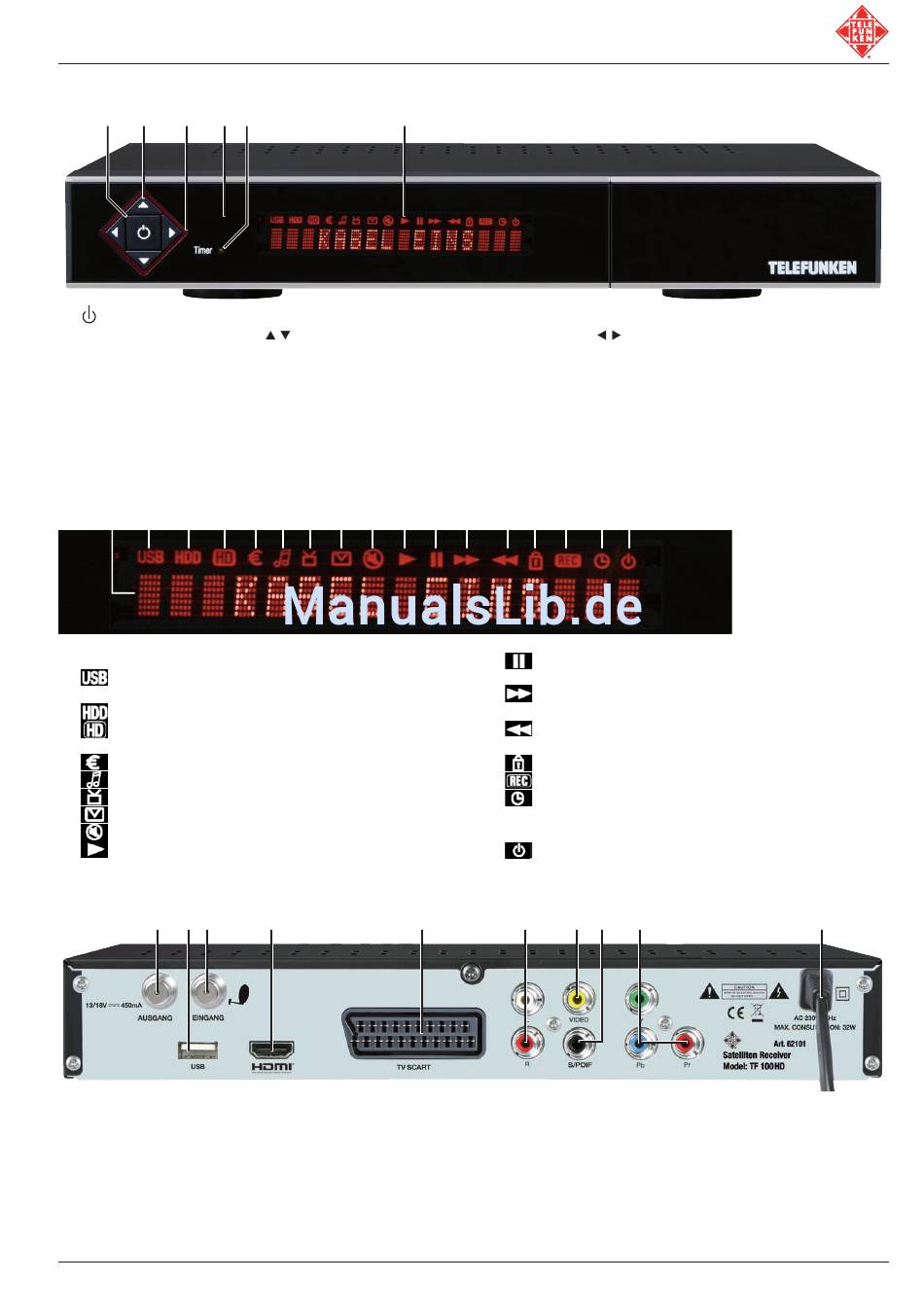

Bedienelemente und Anschlüsse
Bedienteil des Gerätes
1
2
4
3
1
2
Pfeiltasten
3
4
Leuchtrahmen der Pfeiltasten
5
Timer-Leuchtanzeige
6
Multifunktionsanzeige
Multifunktionsanzeige des Gerätes
1
2
3
4
1.
Alphanumerisches Anzeigefeld mit 16 Zeichen
2.
Leuchtet wenn am USB-Anschluss ein USB-Speichermedium
erkannt wurde.
3.
Ohne Funktion
4.
Leuchtet wenn ein HD-Programm (High Definition) empfangen
wird.
5.
Ohne Funktion
6.
Leuchtet wenn der Receiver auf Radiobetrieb geschaltet ist.
7.
Leuchtet wenn der Receiver auf TV-Betrieb geschaltet ist.
8.
Ohne Funktion
9.
Leuchtet wenn der Ton deaktiviert wurde.
10.
Leuchtet wenn eine PVR-Aufnahme wiedergegeben wird.
Anschlüsse der Geräterückseite
1
3 2
1. AUSGANG Antennenausgang z.B. zum Anschluss eines analogen
SAT-Receivers.
2. EINGANG Antenneneingang zum Anschluss eines LNB der
SAT-Antennenanlage
3. USB
USB-Anschluss für eine externe Festplatte oder
einen Speicherstick, Strom max. 500 mA!
4. HDMI
HDMI-Buchse zum Anschluss eines HD-tauglichen Fernsehers
5. TV SCART SCART-Buchse zum Anschluss eines nicht HD-tauglichen
Fernsehers
5
6
Netzschalter.
„ / " Programmkanal umschalten oder im Menü navigieren, „ / " Lautstärke einstellen oder im Menü navigieren
Infrarotempfänger für die Fernbedienung
Leuchtet im Bereitschaftsmodus (Stand-by) wenn die regelmäßige Aktualisierung der elektronischen Programmzeit-
schrift „SeeME Premium EPG" abgeschlossen ist.
Leuchtet orange wenn ein Timer programmiert wurde und der Receiver ausgeschaltet ist
(Uhrzeitanzeige in Multifunktionsanzeige abgeschaltet).
Floureszenzanzeige für die Darstellung von Buchstaben, Ziffern und Symbolen.
5 6 7
8
9 10 11 12
4
13 14 15 16 17
11.
Leuchtet wenn bei einer PVR-Wiedergabe auf Pause
geschaltet wurde.
12.
Leuchtet wenn bei einer PVR-Wiedergabe auf schnellen
Vorlauf geschaltet wurde.
13.
Leuchtet wenn bei einer PVR-Wiedergabe auf schnellen
Rücklauf geschaltet wurde.
14.
Leuchtet wenn ein verschlüsseltes Programm empfangen wird.
15.
Leuchtet wenn eine PVR-Aufnahme erfolgt.
16.
Leuchtet wenn eine manuelle oder automatische Timerauf-
nahme programmiert wurde, und die Multifunktionsanzeige
aktiv ist (Uhrzeitanzeige in Bereitschaft aktiviert).
17.
Leuchtet wenn der Receiver im Bereitschaftsbetrieb die
SeeME EPG-Daten aktualisiert.
5
6
7 8
6. L / R
Cinch Stereo-Tonausgang zum Anschluss an eine
Stereoanlage o.ä.
7. VIDEO
Cinch Videoausgang
8. SPDIF
Cinch Digitaltonausgang
9. Y/Pb/Pr
Cinch Component-Videoausgang zum Anschluss an
Fernseher oder Beamer
10. Netzleitung Stromversorgungs-Netzleitung 230 V / 50 Hz
9
10
