Anschlussplan; Anzeige-/Bedienungselemente - Vestamatic Markise Funk W Montage- Und Bedienungsanleitung

83300211 F1.qxd 09.02.01 11:42 Seite 7

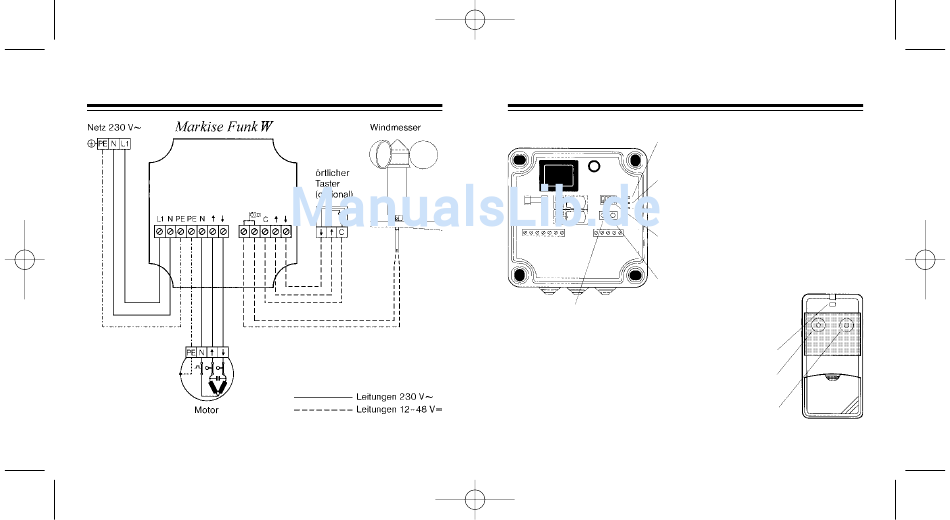

Anschlussplan

- 7 -
D

Anzeige-/Bedienungselemente

Markise Funk W
Anzeige: Steuerbefehl wird erkannt
Anzeige: Windgrenzwert überschritten
Anzeige: Programmieren des Funk-Handsenders
DIP-Schalter
Einstellung Windgrenzwert
Taster SW2
Löschen des programmierten
Funk-Handsenders
Taster SW1
Programmieren des Funk-Handsenders
Bedien-Taste „Einfahren" Einfahren der Beschattung
Bedien-Taste „Ausfahren" Ausfahren der Beschattung
- 8 -
D
grüne LED
rote LED
Windmesser Kabelbruch
gelbe LED
Funk-
Handsender
LED
