83100411.qxd
18.09.01

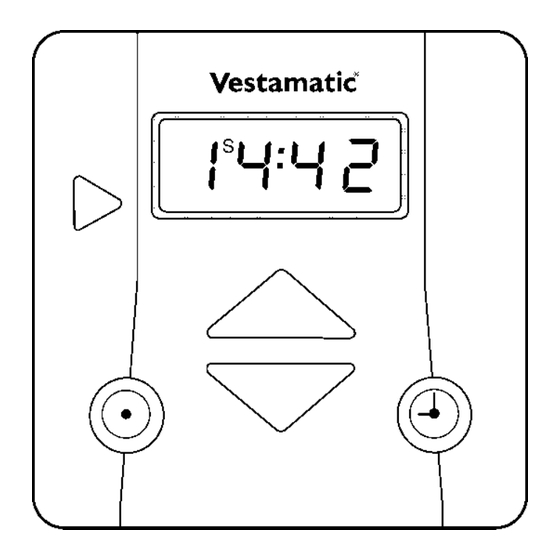

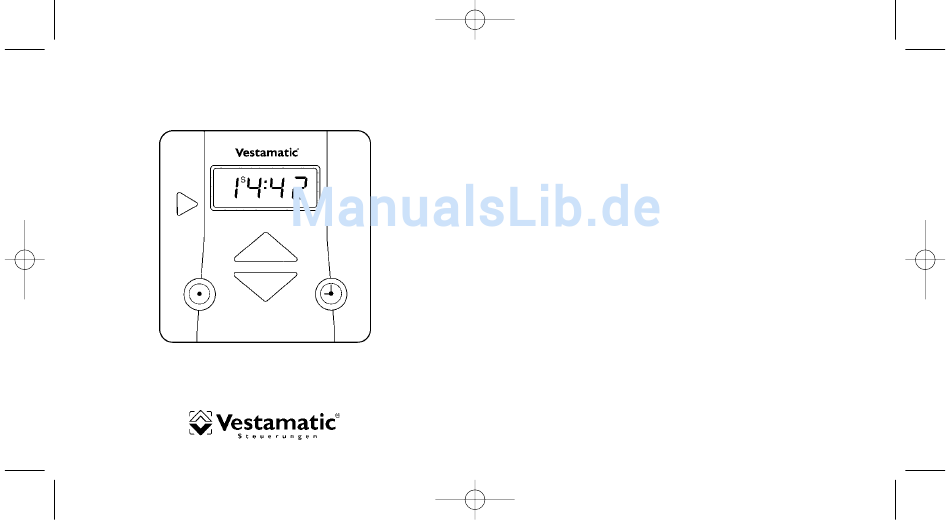

Rolltec Pico
Montage- und Bedienungsanleitung
Installation and Operating Instructions
11:12
Seite 1
Der Kauf der Rolladensteuerung Vestamatic Rolltec Pico war eine gute Ent-
scheidung. Sie haben damit ein hochwertiges Produkt erworben. Es verfügt über eine
Vielzahl sinnvoller Programmiermöglichkeiten und wird nach höchsten Qualitäts-
anforderungen hergestellt. Das garantiert Ihnen eine optimale Ausnutzung und hohe
Zuverlässigkeit. Nehmen Sie sich bitte etwas Zeit und lesen diese Bedienungsanleitung
vor der Inbetriebnahme. Wir haben uns bemüht, die Programmieranweisungen so
verständlich wie möglich zu gestalten.
Sicherheitshinweise
· Die Steuerung ist sofort auf Beschädigungen zu prüfen, im Falle der Beschädi-
gung darf das Gerät keinesfalls in Betrieb genommen werden. Sollte ein Trans-
portschaden vorliegen, so ist unverzüglich der Lieferant zu informieren.
· Beachten Sie, dass die Rolladensteuerung Vestamatic Rolltec Pico zum
Betrieb eine Betriebsspannung von 230 VW, 50 Hz benötigt. Beauftragen Sie mit
der Installation bitte einen Elektrofachbetrieb.
· Die Steuerung ist nur für den sachgemäßen Gebrauch (wie in der Bedienungs-
anleitung beschrieben) bestimmt. Änderungen oder Modifikationen dürfen nicht
vorgenommen werden, da ansonsten jeglicher Gewährleistungsanspruch entfällt.
· Wenn anzunehmen ist, dass ein gefahrloser Betrieb der Steuerung oder des
Rolladens nicht mehr möglich ist, so ist die Rolladensteuerung Vestamatic
Rolltec Pico außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu
sichern. Dasselbe gilt, wenn Arbeiten an den Fenstern oder den Rolladen durch-
geführt werden, an welchen diese Steuerung betrieben wird.
D
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Vestamatic Rolltec Pico
Inhaltszusammenfassung für Vestamatic Rolltec Pico
- Seite 1 83100411.qxd 18.09.01 11:12 Seite 1 Der Kauf der Rolladensteuerung Vestamatic Rolltec Pico war eine gute Ent- Rolltec Pico scheidung. Sie haben damit ein hochwertiges Produkt erworben. Es verfügt über eine Vielzahl sinnvoller Programmiermöglichkeiten und wird nach höchsten Qualitäts- anforderungen hergestellt. Das garantiert Ihnen eine optimale Ausnutzung und hohe Zuverlässigkeit.
- Seite 2 83100411.qxd 18.09.01 11:12 Seite 3 Kurzinformation / Short description Detaillierte Angaben und Programmierhinweise finden Sie auf den folgenden Seiten. Please find details and programming instructions on the following pages. A Reset-Taste B Sommer-/Winterzeit C Tageszeit D Auffahrzeit E Abfahrzeit Nach erfolgter Installation die Abdeckhaube Entspricht die momentane Einstellung nicht 1.
-
Seite 3: Inhaltsverzeichnis
Seite 5 Inhalt Einleitung Allgemeines Einleitung Allgemeines Seite 4 Die Rolladensteuerung Vestamatic Rolltec Pico dient der manuellen, Hand-Steuerung Seite 5 sowie der automatischen Steuerung von elektrisch angetriebenen Automatik-Steuerung Seite 6 Rolladen. Die zahlreichen Funktionen können individuell auf die per- sönlichen Erfordernisse abgestimmt werden. -
Seite 4: Hand-Steuerung
Seite 7 Hand-Steuerung Einleitung Einleitung Automatik-Steuerung Die Rolladensteuerung Vestamatic Rolltec Pico verfügt über einen Um die Automatik-Steuerung zu aktivieren, Wahltaster betätigen, Wahltaster, der die Auswahl Hand-Steuerung (MAN) oder Automatik- bis das Display (AUTO) anzeigt. Steuerung (AUTO) festlegt. Die Automatik-Steuerung ist somit aktiviert. Der Rolladen fährt nun zu den jeweilig programmierten Zeiten hoch und runter. -
Seite 5: Allgemeines
Alle enthaltenen Funktionen können nun in Betrieb genommen werden. (0S9:0ß0) Wichtig: Beachten Sie bitte, dass sich die Rolladensteuerung Vestamatic Rolltec Pico bei Netzausfall nicht programmie- ren lässt. Entfernen Sie durch leichtes Ziehen die Abdeckhaube und drücken Sie die Reset-Taste. Nehmen Sie dazu einen Kugelschreiber oder etwas in ähnlicher Form. -
Seite 6: Tageszeit (Aktuelle Uhrzeit)
Programmierung Programmierung Hinweis Zur Einstellung der aktuellen Tageszeit bedienen Sie sich der Tasten- Ausgeliefert wird die Rolladensteuerung Vestamatic Rolltec Pico mit kombination aus Stell-Taste und Uhr-Taste. einer werksseitigen Einstellung folgender Auf- bzw. Abfahrzeiten: Die Einstellung kann wie folgt durchgeführt werden: ·... -
Seite 7: Auffahrzeit
83100411.qxd 18.09.01 11:12 Seite 13 Auffahrzeit Programmierung Programmierung Abfahrzeit Zur Einstellung der Auffahrzeit bedienen Sie sich der Tastenkombina- Zur Einstellung der Abfahrzeit bedienen Sie sich der Tastenkombina- tion aus Stell-Taste und Auf-Taste. tion aus Stell-Taste und Ab-Taste. Die Einstellung kann wie folgt durchgeführt werden: Die Einstellung kann wie folgt durchgeführt werden: 1. -
Seite 8: Installation
83100411.qxd 18.09.01 11:12 Seite 15 Zufallsgenerator Programmierung Installation Hinweise für den Elektrofachbetrieb Der Zufallsgenerator erzeugt eine sogenannte Zufallszeit. Sie bewirkt, Einbau und Grundeinstellungen: dass der Rolladen mit einer Abweichung von bis zu +/-15 Minuten von 1. Betriebsspannung abschalten. den zuvor programmierten Zeiten hoch- bzw. runterfährt. Das „unregelmäßige“... -
Seite 9: Montageanleitung / Technische Daten
Antriebsmotoren lässt sich nur über Trennrelais bzw. Grup- pensteuergeräte realisieren. Ferner ist zu berücksichtigen, dass die Rolladensteuerung Vestamatic Rolltec Pico ca. 1 Stunde am Netz angeschlos- sen sein muss, damit alle Speicherfunktionen störungsfrei arbeiten. Passende Abdeckrahmen sind in folgenden Ausführungen der Marke Jung „CD 500“, alpinweiß, lieferbar:... -
Seite 10: Anschlussplan
83100411.qxd 18.09.01 11:12 Seite 19 Anschlussplan Installation Anschlussbild Vestamatic Rolltec Pico - 17 - - 18 -... -
Seite 11: Übersicht Bedienungselemente
83100411.qxd 18.09.01 11:12 Seite 21 Übersicht Bedienungselemente Vestamatic Rolltec Pico - 19 - - 20 -... -
Seite 12: Safety Precautions
Any changes or modifications thereof are not permissible and result in loss of all warranty claims. · If safe operation of control or roller shutter can not be guaranteed, the Vestamatic Rolltec Pico must be turned off immediately and protected against unintentional operation. - Seite 13 Contents Introduction General Introduction General page 24 The Vestamatic Rolltec Pico roller shutter control is used for the Manual mode page 25 manual and automatic mode of electrically driven roller shutters. Its Automatic mode page 26 numerous functions can be customised to your personal require- ments.
-
Seite 14: Introduction
Introduction Introduction Automatic mode The Vestamatic Rolltec Pico roller shutter control features a selector Press the selector button until the display indicates (AUTO) in order button with which manual mode (MAN) or automatic mode (AUTO) to activate the automatic mode. -
Seite 15: Programming
The (S) in the upper left hand corner of the display stands for summer functions are now ready to be operated. time. Important: Please note that the Vestamatic Rolltec Pico roller (0S9:0ß0) shutter control cannot be programmed in case of power failure. -
Seite 16: Current Time
Programming Note By operating the combination of set and time button you can set the The Vestamatic Rolltec Pico roller shutter control is delivered with current time. the following manufacturer’s default up and down times: Setting the time can be performed as follows: ·... -
Seite 17: Up Time
83100411.qxd 18.09.01 11:12 Seite 33 Up time Programming Programming Down time By operating the combination of set and up button you can set the By operating the combination of set and down button you can set the up time. down time. Setting the up time can be performed as follows: Setting the down time can be performed as follows: 1. -
Seite 18: Installation
83100411.qxd 18.09.01 11:12 Seite 35 Random generator Programming Installation Notes for professional electricians The random generator generates the so-called random time which Installation and basic settings: causes the roller shutters to move up or down with a deviation of 1. Switch off the power supply. +/-15 minutes to the previously programmed times(*). -
Seite 19: Installation Instructions / Technical Data
For trouble-free operation of all storing functions, it is necessary that the Vestamatic Rolltec Pico roller shutter control is connected to the line voltage for approx. 1 hour. The following versions of cover frame Jung “CD 500”, alpine-white,... -
Seite 20: Wiring Diagram
83100411.qxd 18.09.01 11:12 Seite 39 Wiring diagram Installation Notes - 37 - - 38 -... - Seite 21 83100411.qxd 18.09.01 11:12 Seite 41 Notizen / Notes Übersicht Bedienungselemente / Overview operating elements Vestamatic Rolltec Pico...
- Seite 22 83100411.qxd 18.09.01 11:12 Seite 43 Anschlussbild / Wiring diagram Vestamatic Rolltec Pico...
