83300211 F1.qxd
09.02.01
Markise Funk W
(awning radio control)
Montage- und Bedienungsanleitung
Installation and Operating Instructions
11:42
Seite 1
Sicherheitshinweise
· Beachten Sie, dass die Vestamatic Markise Funk W eine Betriebsspannung
von 230 VW, 50 Hz benötigt. Beauftragen Sie mit der Installation bitte einen Elek-
trofachbetrieb.
· Werden Arbeiten an der Markise oder Jalousie durchgeführt, welche von der
Vestamatic Markise Funk W gesteuert wird, muss zuvor die Betriebsspan-
nung abgeschaltet werden.
· Die Steuerung ist nur für den sachgemäßen Gebrauch (wie in der Bedienungs-
anleitung beschrieben) bestimmt. Änderungen oder Modifikationen dürfen nicht
vorgenommen werden, da ansonsten jeglicher Gewährleistungsanspruch entfällt.
· Sofort nach dem Auspacken sollte die Vestamatic Markise Funk W auf
mechanische Schäden untersucht werden. Falls ein Transportschaden vorliegt, ist
sofort der Lieferant zu informieren.
Die Steuerung darf bei Beschädigung nicht in Betrieb genommen werden!
· Wenn anzunehmen ist, dass ein gefahrloser Betrieb der Steuerung oder der
Markise bzw. Jalousie nicht mehr möglich ist, so ist die Vestamatic Markise
Funk W außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.
· Vor dem Entsorgen des Senders der Vestamatic Markise Funk W sind die
Batterien dem Gerät zu entnehmen und ordnungsgemäß zu entsorgen.
- 2 -
D

Werbung

Kapitel

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Vestamatic Markise Funk W

  • Seite 1 Funk W außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Montage- und Bedienungsanleitung · Vor dem Entsorgen des Senders der Vestamatic Markise Funk W sind die Installation and Operating Instructions Batterien dem Gerät zu entnehmen und ordnungsgemäß zu entsorgen.
  • Seite 2: Inhaltsverzeichnis

    Inhalt Einleitung Sicherheitshinweise Seite 2 Der Kauf der Vestamatic Markise Funk W war eine gute Entschei- dung. Sie haben damit ein hochwertiges Produkt erworben, das über Einleitung / Funktionsbeschreibung Seite 4 eine Vielzahl von sinnvollen Funktionen verfügt und nach höchsten Hinweise für den Elektrofachbetrieb...
  • Seite 3: Hinweise Für Den Elektrofachbetrieb

    1. Betriebsspannung abschalten. Bei der Montage des Windmessers ist darauf zu achten, dass dieser nicht im Windschatten der Beschattung bzw. des Gebäudes montiert 2. Schrauben an der Oberseite der Vestamatic Markise Funk W ent- wird. riegeln und Gehäusedeckel abheben. 3. Vestamatic Markise Funk W vertikal mit den Kabeldurchführungen Wichtig: Eine parallele Ansteuerung mehrerer Antriebe lässt sich nur...
  • Seite 4: Anschlussplan

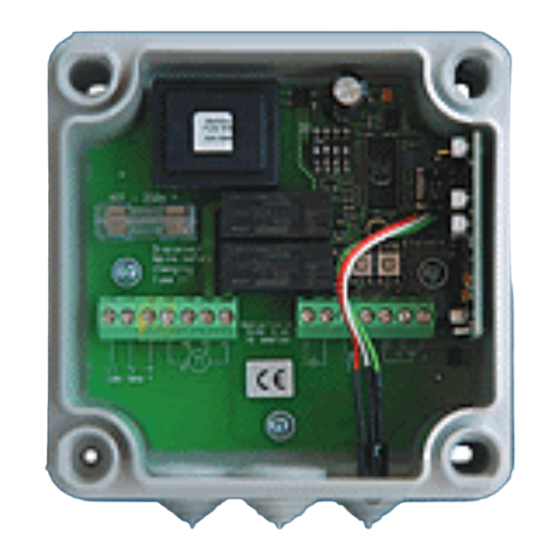

    83300211 F1.qxd 09.02.01 11:42 Seite 7 Anschlussplan Anzeige-/Bedienungselemente Markise Funk W grüne LED Anzeige: Steuerbefehl wird erkannt rote LED Anzeige: Windgrenzwert überschritten Windmesser Kabelbruch gelbe LED Anzeige: Programmieren des Funk-Handsenders DIP-Schalter Einstellung Windgrenzwert Funk- Taster SW2 Handsender Löschen des programmierten...
  • Seite 5: Funktionsbeschreibung Anzeigeelemente

    Leitungsverbindungen. Gelbe LED blinkt Programmiermodus eingeschaltet – es kann langsam: ein Funk-Handsender programmiert (d.h. der Vestamatic Markise Funk W zugeordnet) wer- den oder die Programmierung des Funk-Hand- senders kann gelöscht werden. Gelbe LED blinkt Programmiermodus abgeschlossen – die Pro- schnell: grammierung oder das Löschen des program-...
  • Seite 6: Einstellung Windgrenzwert

    Vestamatic Markise Funk W zugeordnet werden. Drücken Sie hierzu tinuierlich die aktuelle Windgeschwindigkeit gemessen und in der zunächst die linke Taste SW1 der Vestamatic Markise Funk W; die Steuerung ausgewertet. Wird der eingestellte Windgrenzwert über- gelbe LED beginnt nun in langsamer Folge zu blinken – der Program- schritten, so fährt die Steuerung Ihre Beschattung unverzüglich zum...
  • Seite 7: Bedienung

    83300211 F1.qxd 09.02.01 11:42 Seite 13 Einstellung Windgrenzwert Bedienung Die Vestamatic Markise Funk W ermöglicht eine drahtlose Bedienung m/s km/h Windgeschwindigkeit der Beschattung über Funk. Mittels des mitgelieferten Handsenders nach Beaufort haben Sie die Möglichkeit, Ihre Beschattung gemäß Ihren Wünschen...
  • Seite 8: Technische Daten

    83300211 F1.qxd 09.02.01 11:42 Seite 15 Bedienung Technische Daten Sobald die LED-Anzeige des Handsenders bei Betätigung des Betriebsspannung: 230 VW, 50 Hz Tasters nicht mehr leuchtet, muss die Batterie erneuert werden. Leistungsaufnahme: ca. 2,2 W Hierzu wird eine Batterie folgenden Typs benötigt: 12 V-Batterie (Typ Schaltleistung: 230 VW, 50 Hz, 4A, cos f >...
  • Seite 9: Safety Precautions

    Markise Funk W (awning radio control) · Please note that the Vestamatic Markise Funk W (awning radio control) requires a power supply of 230 VW and 50 Hz. Please be sure to contact a profes- sional electrician for the installation.
  • Seite 10 30 – 31 Technical data page 32 The Vestamatic Markise Funk W (awning radio control) is designed to safeguard your awning or blinds from dangerous winds. Current wind speeds are measured continually by means of the externally mounted wind measuring device and evaluated in the control unit. If the preset wind limit is exceeded, the control unit automatically retracts your sunshade.
  • Seite 11: Notes For Professional Electricians

    7. Check the rotating direction of the motor by means of the direction keys of the hand-held radio transmitter (and of the operating button 2. Remove screws from the top of the Vestamatic Markise Funk W if need be). If the rotating direction does not concur, the connec- (awning radio control) and lift off the shell cover.
  • Seite 12: Wiring Diagram

    83300211 F1.qxd 09.02.01 11:42 Seite 23 Wiring diagram Display and operating elements Markise Funk W green LED (awning radio control) Display: control command is recognized red LED Display: wind limit exceeded cable parting in wind measuring device yellow LED Display: Programming mode...
  • Seite 13: Functional Description Of Display Elements

    Programming/deleting mode is switched on. A hand- blinking slowly: held radio transmitter can be programmed (i.e. attributed to the Vestamatic Markise Funk W [awning radio con- trol]) or a programmed one can be deleted. Yellow LED is Programming/deleting has been completed. The pro-...
  • Seite 14: Programmation Of The Hand-Held Radio Transmitter

    If the programmation of a hand-held radio transmitter is to be deleted, press the SW2 button on the right of the Vestamatic Markise Funk W The wind speed limit is set via the 4 DIP switches of the Vestamatic (awning radio control);...
  • Seite 15: Operation

    09.02.01 11:42 Seite 29 Setting the wind limit Operation The Vestamatic Markise Funk W (awning radio control) permits the m/s km/h Wind speeds on the wireless operation of the sunshade via radio control. The included Beaufort scale hand-held radio transmitter offers the possibility of operating your 10.80...
  • Seite 16: Technical Data

    83300211 F1.qxd 09.02.01 11:42 Seite 31 Operation Technical data If a problem-free operation of the sunshade by means of the hand-held Operating voltage: 230 VW, 50 Hz radio transmitter is no longer possible, either because the distance Power consumption: approx. 2.2 W between the hand-held radio transmitter and the control unit is con- Breaking capacity: 230 VW, 50 Hz, 4A, cos f >...
