Modellmontage Fortsetzung

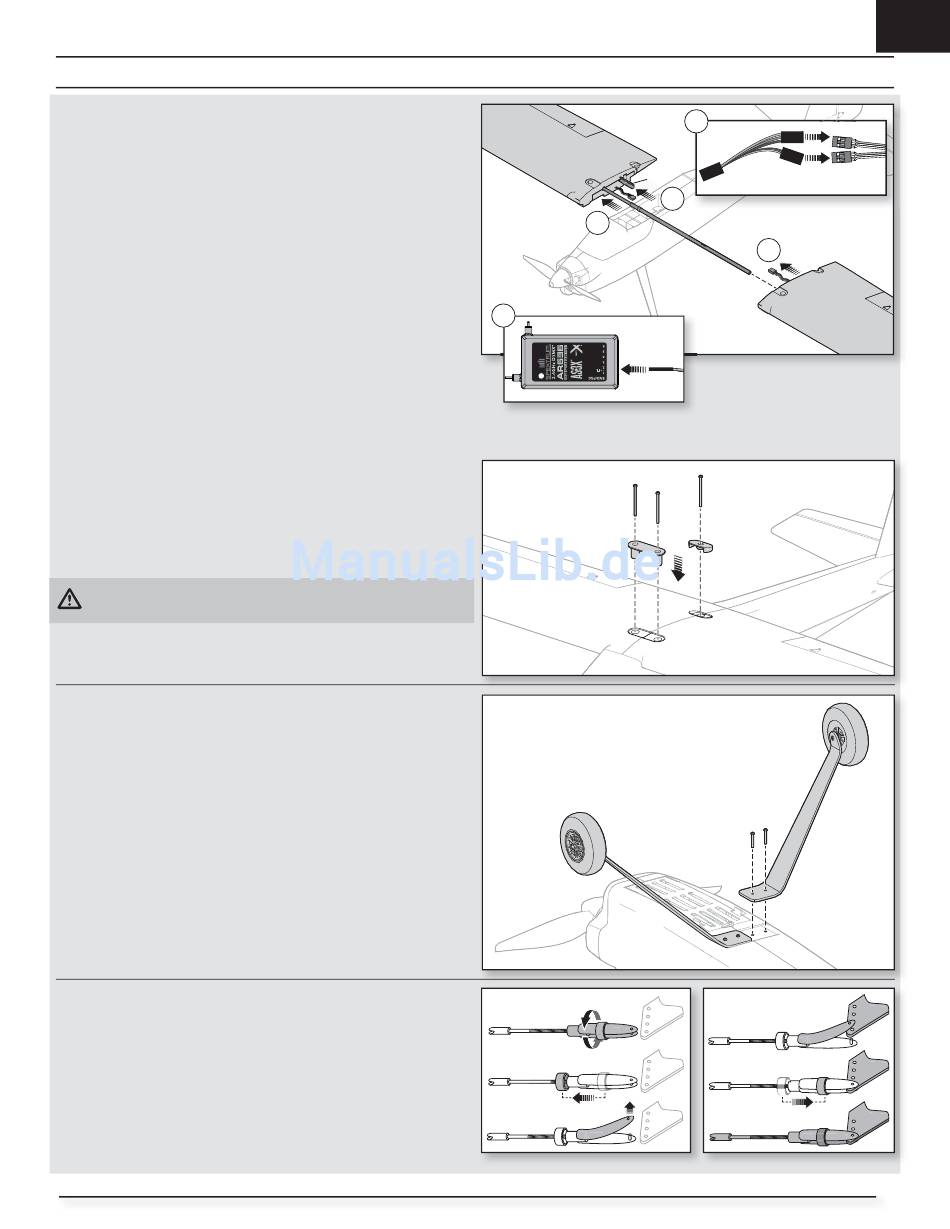

Zusammenbau der Tragfl ächen
1. Den Aluminiumholm zur Verbindung der Tragfl ächen (A) soweit wie möglich
in eine der Tragfl ächen schieben.
2. Die kleine Sicherungsplatte aus Sperrholz (B) in den rechteckigen Schlitz
hinter dem Tragfl ächenholm schieben.
3 Die zweite Tragfl äche auf die noch freiliegende Seite des Aluminiumholms
und der Sperrholz-Sicherungsplatte schieben. Beide Tragfl ächen genau
ausrichten.
Tipp: Für zusätzliche Sicherheit kann eine geringe Menge schaumstoffsicheren
Klebstoffs aufgetragen werden.
4. Die Kabel des Querruders vorsichtig durch die Schlitze führen. Sie dürfen
nicht zwischen den Tragfl ächen eingeklemmt werden. Den mitgelieferten
Y-Kabelbaum (C) mit den Querruder-Servosteckern der Tragfl ächenhälften
verbinden.
5. Die Querruder müssen mithilfe eines Y-Kabelbaums mit AILE (Kanal Nr. 2)
des Senders verbunden werden.
6. Die beiden übrigen roten JST-Steckerbuchsen der Tragfl ächen mit den
beiden JST-Steckern der Platine verbinden.
Montieren der Tragfl ächen
1. Den vorderen und den hinteren Kunststoffverbinder wie abgebildet in die
Tragfl äche einsetzen. Die Verbinder sollten bündig mit der Tragfl ächenober-
fl äche abschließen.
2. 3 Schrauben M4 × 50 mm (beiliegend) in die Kunststoffverbinder eindrehen
und so die Tragfl ächenhälften fi xieren (A).
ACHTUNG: Die Kabel beim Befestigen der Tragfl äche am Rumpf NICHT
zusammendrücken oder anderweitig beschädigen.
In entgegengesetzter Reihenfolge zerlegen.
Montieren des Fahrwerks
1. Eine Fahrwerk-Baugruppe mit zwei Schrauben 2,6 × 12 mm (beiliegend)
montieren (A). Mit der zweiten Fahrwerk-Baugruppe ebenso verfahren.
Montieren des Gabelkopfes
• Das Rohr vom Gabelkopf zum Gestänge ziehen.
• Den Gabelkopf vorsichtig spreizen und den Gabelkopfbolzen in die
gewünschte Bohrung im Steuerhorn einführen.
• Das Rohr bewegen, um den Gabelkopf am Steuerhorn zu halten.
B B
2
1
5
A
1.
2.
3.
4
3
A
A
4.
5.
6.
DE
1
19
