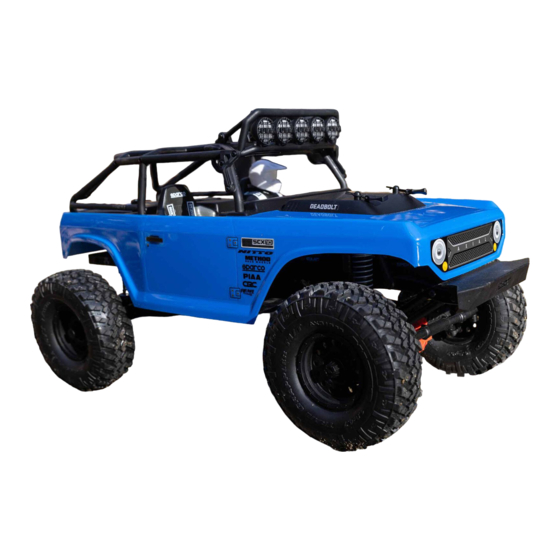

AXI03025
INSTRUCTION MANUAL
BEDIENUNGSANLEITUNG
MANUEL D'UTILISATION
MANUALE DI ISTRUZIONI
Scan the QR code and select the Manuals and Support quick links from the
product page for the most up-to-date manual information.
Scannen Sie den QR-Code und wählen Sie auf der Produktseite die Quicklinks
Handbücher und Unterstützung, um die aktuellsten Informationen zu Handbücher.
Scannez le code QR et sélectionnez les liens rapides Manuals and Support sur la
page du produit pour obtenir les informations les plus récentes sur le manuel.
Scannerizzare il codice QR e selezionare i Link veloci Manuali e Supporto dalla
pagina del prodotto per le informazioni manuali più aggiornate.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Horizon Hobby axial SCX10 II DEADBOLT 1/10th SCALE READY-TO-RUN
Inhaltszusammenfassung für Horizon Hobby axial SCX10 II DEADBOLT 1/10th SCALE READY-TO-RUN
- Seite 1 AXI03025 INSTRUCTION MANUAL BEDIENUNGSANLEITUNG MANUEL D’UTILISATION MANUALE DI ISTRUZIONI Scan the QR code and select the Manuals and Support quick links from the product page for the most up-to-date manual information. Scannen Sie den QR-Code und wählen Sie auf der Produktseite die Quicklinks Handbücher und Unterstützung, um die aktuellsten Informationen zu Handbücher.
-
Seite 2: Sicherheitshinweise Und Warnungen
Grundfähigkeiten. Wird dieses Produkt nicht auf eine sichere und verantwortungsvolle Weise betrieben, kann dies zu Verletzungen oder Schäden am Produkt oder anderen Sachwerten führen. Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, LLC, das Produkt zu zerlegen, es mit inkompatiblen Komponenten zu verwenden oder auf jegliche Weise zu erweitern. Diese Bedienungsanleitung enthält Anweisungen für Sicherheit, Betrieb und Wartung. -
Seite 3: Inhaltsverzeichnis
Optionale Teile ....................60 Reichweitentest für das Funksystem durc ..........21 WASSERGESCHÜTZTES FAHRZEUG MIT WASSERDICHTER ELEKTRONIK Ihr neues Horizon Hobby Fahrzeug wurde mit einer Kombination von • Fahren in nasser Umgebung kann die Lebenszeit des Motors wasserfesten und spritzwassergeschützen Komponenten ausgestattet, reduzieren, da dieses den Motor stark beansprucht. -
Seite 4: Packungsinhalt
PACKUNGSINHALT • Spektrum SLT2 2-Kanal 2,4 GHz Sender (SPMRSLT200F) ™ • SCX10 II Deadbolt ™ ™ - 35T Elektromotor (DYNS1216) - 40 A smarter Bürstengeschwindigkeitsregler (SPMXSE1040) - Spektrum SLT 3-Kanal-Empfänger (SPMSLR300) ® - Wasserdichter Metallgetriebe-Oberflächenservo, 23T (SPMS614) - (4) AA-Alkali-Batterien • Teilebeutel • Kreuzschlitzschlüssel •... -
Seite 5: Erste-Schritte-Checkliste
ERSTE-SCHRITTE-CHECKLISTE Lesen Sie das Handbuch Die Akkus in das Fahrzeug einsetzen Machen Sie sich mit dem Fahrzeug und seinen Komponenten vertraut Überprüfen der ordnungsgemäßen Funktion der Gaszufuhr und der Lenkung Alle Schrauben, insbesondere die Feststellschrauben der Antriebswelle, werksseitig auf festen Sitz prüfen Reichweitentest für das Funksystem durchführen Laden des Fahrzeug-Akkus Fahren Sie das Fahrzeug, fordern Sie sich selbst heraus und... -
Seite 6: Laden Des Fahrzeug-Akkus
LADEN DES FAHRZEUG-AKKUS Befolgen Sie die Anweisungen des Herstellers Ihres Ladegeräts, um den Fahrzeug-Akku ordnungsgemäß zu laden. ACHTUNG: Verwenden Sie nur Ladegeräte, die für das Laden des gewählten Akkutyps ausgelegt sind. Die Verwendung eines falschen Ladegeräts oder eine falsche Ladeeinstellung kann dazu führen, dass der Akku brennt oder explodiert. -
Seite 7: Slr300 Empfänger
SLR300 EMPFÄNGER SPEZIFIKATIONEN 3-Kanal SLT-Empfänger Abmessungen (L × B 33 x 20 x 13mm × H) 90mm Antennenlänge Kanäle Gewicht 2,4 GHz Band 3,5-9,6 V Spannungsbereich Bindungstyp Bindungsstecker AX31373 M2.6x8mm x3 ANPASSEN DES AKKUFACHS DES FAHRZEUGS Den entsprechenden Bereich einstellen. AX31373 M2.6x8mm x3 AX31388 AX31388 AX31388... -
Seite 8: Den Fahrzeug-Akku Einsetzen
DEN FAHRZEUG-AKKU EINSETZEN Power 1. Den Sender einschalten. 2. Die vier Gehäuseklemmen vom Gehäuse entfernen. 3. Das Gehäuse aus der Karosserie heben. 4. Den Akku im Akkufach einsetzen. Die Länge des Akkufachs kann entsprechend der Beschreibung im vorherigen Kapitel für das Einpassen des Akkus angepasst werden. -
Seite 9: Reichweitentest Für Das Funksystem Durc
REICHWEITENTEST FÜR DAS FUNKSYSTEM DURC Das Funksystem sollte vor dem Betrieb des Fahrzeugs überprüft werden, um einen ordnungsgemäßen Betrieb und eine ausreichende Reichweite zu gewährleisten. 1. Den Sender einschalten. 2. Den Akku an das Fahrzeug anschließen. 3. Bitten Sie jemanden das Fahrzeug zu halten, damit Sie Hände und lose Kleidung von beweglichen Teilen fernhalten können. 4. -
Seite 10: Firma Geschwindigkeitsregler 40A
FIRMA GESCHWINDIGKEITSREGLER 40A Zum Empfänger- Gaskanal Akku Regler Elektromotor schwarz SPEZIFIKATIONEN Typ Bürstenmotor Dauerstrom/ 40A/180A Spitzenstrom Widerstand 0,002 Ohm Vorwärts/Bremse/Rückwärts, Vorwärts/ Funktion Bremse, Vorwärts/Rückwärts (Crawler-Modus) Mode Fahrzeugtyp 1/10 On-Road und Off-Road; 1/10 Rock Crawler Vorwärts/Bremse/ 50 % 100 % Proportional vorwärts, proportional rückwärts Rückwärts (F/B/R) Schleppbremse Schleppbremse... -
Seite 11: Problemlösung
PROBLEMLÖSUNG MÖGLICHE URSACHE LÖSUNG PROBLEM Der Sender und der Empfänger sind zu Den Sender 2,44 bis 3,66 m vom Empfänger entfernt nah aneinander verschieben Sie sind in der Nähe von Metallobjekten In einen Bereich mit weniger Metall gehen Der Empfänger ist an einen anderen Sicherstellen, dass der korrekte Modellspeicher im Sender Das System verbindet sich nicht Modellspeicher gebunden... -
Seite 12: Eingeschränkte Garantie
Horizon ausgeführt wurden aus. Kaufdatum hervorgeht. Sollte sich ein Garantiefall bestätigen wird das Produkt repariert oder ersetzt. Diese Entscheidung obliegt einzig Horizon Hobby. Ausgeschlossen sind auch Fälle die bedingt durch (vii) eine Nutzung sind, die gegen geltendes Recht, Gesetze oder Regularien verstoßen Kostenpflichtige Reparaturen haben. -
Seite 13: Garantie Und Service Kontaktinformationen
Horizon Hobby, LLC Axial SCX10 II Deadbolt SLT2 RTR (AXI03025) 2904 Research Road Hiermit erklärt Horizon Hobby, LLC, dass das Gerät den Champaign, IL 61822 USA folgenden Richtlinien entspricht: EU-Richtlinie über Niederspannung 2014/35/EU; RoHS 2-Richtlinie 2011/65 / EU; RoHS 3-Richtlinie - Offizieller EU-Importeur: Änderung 2011/65 / EU-Anhang II 2015/863;... - Seite 14 AXI03025 EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE FRONT AXLE VORDERACHSE ESSIEU AVANT ASSALE ANTERIORE...
- Seite 15 AXI03025 EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE REAR AXLE HINTERACHSE ESSIEU ARRIÈRE ASSALE POSTERIORE...
- Seite 16 AXI03025 EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE TRANSMISSION GETRIEBE TRANSMISSION TRASMISSIONE...
- Seite 17 AXI03025 EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE CHASSIS KAROSSERIE CHÂSSIS TELAIO...
- Seite 18 AXI03025 EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE CHASSIS KAROSSERIE CHÂSSIS TELAIO...
- Seite 19 AXI03025 EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE BODY ASSEMBLY KAROSSERIEMONTAGE ENSEMBLE DE CARROSSERIE GRUPPO CARROZZERIA...
- Seite 20 AXI03025 EXPLODED VIEWS // EXPLOSIONSZEICHNUNGEN // VUES ÉCLATÉES // VISTE ESPLOSE SHOCK ABSORBERS STOSSDÄMPFER AMORTISSEURS AMMORTIZZATORI...
-
Seite 21: Beschreibung
PARTS LISTS // TEILELISTEN // LISTE DES PIÈCES // ELENCO COMPONENTI Part # Description Beschreibung Description Descrizione AXA0113 Innensechskantschraube, AXA0113 Douille hexagonale à tête AXA0113 Vite cil esag inc M3x6 AXIC0005 AXA0113 Hex Skt Butn Hd M3x6mm Rundkopf, M3 x 6mm bombée M3 x 6 mm AXA120 Innensechskantschraube, AXA120 Douille hexagonale à... - Seite 22 Part # Description Beschreibung Description Descrizione AXA1059 Karosserieklemme 6mm AXA1059 Clip de carrosserie 6 mm AX31231 Clip scocca 6 mm nero AXIC1059 AXA1059 Body Clip 6mm Black(10) Schwarz (10) noir (10) (10) AX31068B Gleitkissen AX31068B Plaque de sabot AX31068B Pad slpr 32,8x15,2x1 AXIC1068B AX31068B Slpr Pad 32.8x15.2x1mm 32,8 x 15,2 x 1mm...
- Seite 23 Part # Description Beschreibung Description Descrizione AX30394 Engrenage AXIC3394 AX30394 Drive Gear 20T AX30394 Antriebszahnrad 20T AX30394 Corona conica 20T d’entraînement 20T AX31397 WB8-HD „Shorty“- AX31397 Arbre de transmission AXIC3398 AX31397 Wb8hd Shorty Drveshaft AX31397 Alb trasm corto Wb8hd Antriebswelle court WB8-HD AX31398 Cap Hd Screw M2.6x12mm AX31398 Inbusschraube...
- Seite 24 RECOMMENDED PARTS // EMPFOHLENE TEILE// PIÈCES RECOMMANDÉES // PARTI CONSIGLIATE Part # Description Beschreibung Description Descrizione 11.1V 3700mAh 3S 50CLiPo 11,1V 3700mAh 3S 50CLiPo DYNB37353 11,1V 3700mAh 3S 50CLiPo 96mmEC3 11,1V 3700mAh 3S 50CLiPo 96mmEC3 96mmEC3 96mmEC3 7.4V 5000mAh 2S50C LiPo, 7,4 V 5000 mAh 2S 50C LiPo, Li-Po 7,4 V 5000 mAh 2S 50C, boîtier : 7,4 V 5000 mAh 2S 50C LiPo,...
- Seite 28 ©2022 Horizon Hobby, LLC. Axial, the Axial logo, SCX-10, SLT2, IC3, EC3, Passport, and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc. All other trademarks, service marks and logos are property of their respective owners.
