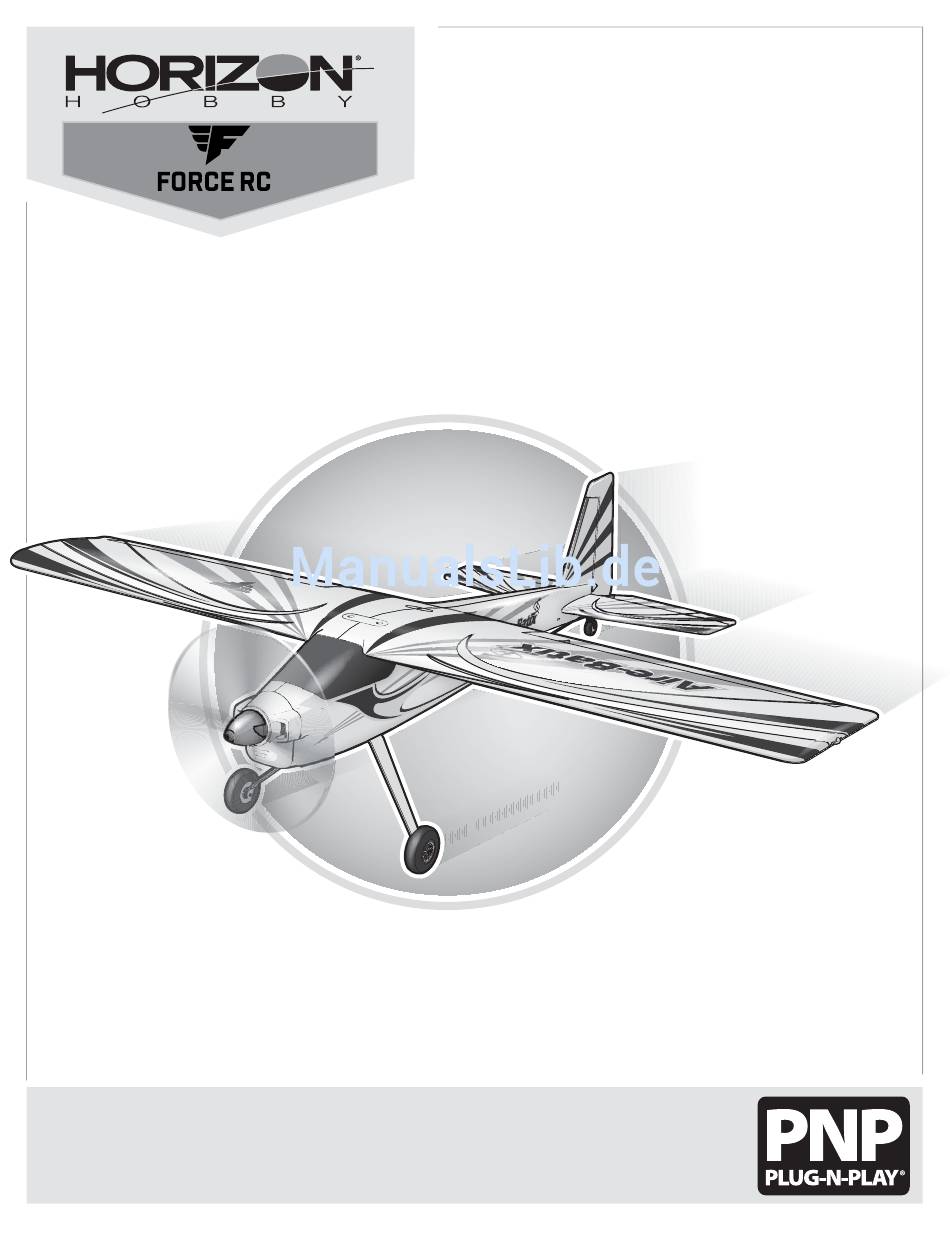

- Seite 1 ® Aire-Batix ™ Instruction Manual Bedienungsanleitung Manuel d’utilisation FCEF3000...
-
Seite 2: Begriffserklärung
Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne direkte Aufsicht eines Erwachsenen vorgesehen. Versuchen Sie nicht, das Produkt ohne Zustimmung von Horizon Hobby, LLC zu zerlegen, mit nicht-kompatiblen Komponenten zu verwenden oder beliebig zu verbessern. Dieses Handbuch enthält Sicherheitshinweise sowie Anleitungen zu Betrieb und Wartung. -
Seite 3: Inhaltsverzeichnis
Kasteninhalt Spezifi kationen Inhaltsverzeichnis Kasteninhalt ..................17 Spezifi kationen ..................17 Inhaltsverzeichnis ................17 Motor: B15 BL Außenläufer-Motor, 880 kV Prefl ight Checkliste ................18 Montiert (FCEM4015B) Auswahl und Installation des PNP-Empfängers ........18 Geschwindigkeitsregler: Bürstenloser Modellmontage ................18-20 Montiert 40-A-Geschwindigkeitsregler (FCE725018) Einstellungen für Steuerhorn und Servoarm .........20 Zentrieren der Steuerfl... -
Seite 4: Prefl Ight Checkliste
2. Das Steuerkabel des Spornrads wie abgebildet in den Schlitz des Ruders schieben. 3 Seitenleitwerk, Seitenruder und Höhenleitwerk mit den 2 mitgelieferten Schrauben 2,6 × 35 mm (A) von der Rumpfunterseite her anschrauben. Tipp: Für zusätzliche Sicherheit kann eine geringe Menge schaumstoffsicheren Klebstoffs aufgetragen werden. Aire-Batix ™... -
Seite 5: Zusammenbau Der Tragfl Ächen
Modellmontage Fortsetzung Zusammenbau der Tragfl ächen 1. Den Aluminiumholm zur Verbindung der Tragfl ächen (A) soweit wie möglich in eine der Tragfl ächen schieben. 2. Die kleine Sicherungsplatte aus Sperrholz (B) in den rechteckigen Schlitz hinter dem Tragfl ächenholm schieben. 3 Die zweite Tragfl... -
Seite 6: Einstellungen Für Steuerhorn Und Servoarm
Ist ein Ausrichten erforderlich, den Gabelkopf auf dem Gestänge drehen, um die Länge des Gestänges zwischen dem Servoarm und dem Steuerhorn zu verändern. Nach dem Anbinden eines Senders an den Flugzeugempfänger die Trimmungen und Ersatztrimmungen auf 0 einstellen und dann die Gabelköpfe zum Zentrieren der Steuerfl ächen anpassen. Aire-Batix ™... -
Seite 7: Sender- Und Empfängerbindung
Sender für korrekt für dieses Flugzeug programmiert wurde. Vorgehensweise zur Bindung WICHTIG: Bei Verwendung eines AR636, siehe Empfängeranleitung zur korrekten Einrichtung für die Verwendung mit dem Aire-Batix. Zum Binden an einen Empfänger, siehe Anleitung zum Sender (Bindungssteuerung des Senders). Eine vollständige Liste aller kompatiblen Sender fi... -
Seite 8: Batterieinstallation Und Esc - Aktivierung
• Der Geschwindigkeitsregler gibt eine Reihe von Tönen aus (siehe Schritt 6 der Bindungsanleitung zu weiteren Informationen). • Eine LED auf dem Empfänger leuchet auf. VORSICHT: Die Hände immer vom Propeller fernhalten. Der Motor reagiert im eingeschalteten Zustand auf eine Gashebelbewe- gung mit einer Drehung des Propellers. Aire-Batix ™... -
Seite 9: Schwerpunkt (Cg)
Schwerpunkt (CG) Die CG-Position wird von der Vorderkante der Tragfl ächenwurzel gemessen. Diese CG-Position wurde mit dem am Vorderende des Akkufachs montierten empfohlenen Li-Po Akku (EFLB22003S30) bestimmt. 75-90mm nach hinten von der Tragfl ächenvorderkante an der Flügelwurzel gemessen Steuerrichtungstest Die Steuerungen auf dem Sender bewegen, um sicherzustellen, dass sich die Senderbefehl Flugzeug-Reaktion Steuerfl... -
Seite 10: Fliegen Tipps Und Reparaturen
Lagern Sie es nicht in heißer, geschlossener Umgebung wie einem Auto. Dieses HINWEIS: Die Verwendung von Aktivator kann die Lackierung des Flugzeuges könnte den Schaum beschädigen. beschädigen. Hantieren Sie NICHT mit dem Flugzeug bis der Aktivator vollständig getrocknet ist. Aire-Batix ™... -
Seite 11: Checkliste Nach Dem Flug
Checkliste nach dem Flug 1 Trennen Sie den Flugakku vom Regler/ESC (notwendig zur Sicherheit 5 Reparieren bzw. ersetzen Sie beschädigte Bauteile. und Akkuhaltbarkeit). Lagern Sie den Flugakku gesondert vom Flugzeug und überwachen Sie 2 Schalten Sie den Sender aus. die Aufl adung des Akkus. 3 Entfernen Sie den Flugakku aus dem Flugzeug. -
Seite 12: Leitfaden Zur Problemlösung
(LVC) verliert an Leistung Wetterbedingungen u. U. zu kalt Verschieben Sie den Flug bis es wärmer ist Batterie ist alt, leer oder beschädigt Ersetzen Sie den Akku Batteriestromleistung u. U. zu schwach Verwenden Sie den empfohlenen Akku Aire-Batix ™... -
Seite 13: Begrenzte Garantie
Entscheidung zu fällen, die Ihnen schnellst möglich hilft. Garantiezeitraum Wartung und Reparatur Exklusive Garantie ¬ Horizon Hobby LLC (Horizon) garantiert, dass Muss Ihr Produkt gewartet oder repariert werden, wenden Sie sich entweder das gekaufte Produkt frei von Material- und Montagefehlern ist. Der an Ihren Fachhändler oder direkt an Horizon. -
Seite 14: Kontaktinformationen
Adresse Horizon Technischer Service service@horizonhobby.eu Hanskampring 9 Europäische Union Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100 D 22885 Barsbüttel, Germany Konformitätshinweise für die Europäische Union EU Entsprechenserklärung: Horizon LLC erklärt hiermit, dass dieses Produkt konform zu den essentiellen Anforderungen der EMC Direktive. - Seite 15 Horizontal Stabilizer, Aire-Batix Horizontaler Stabilisator, Aire-Batix Stabilisateur horizontal, Aire-Batix FCEF30004 Vertical Stabilizer, Aire-Batix Vertikaler Stabilisator, Aire-Batix Stabilisateur vertical, Aire-Batix FCEF30005 Main Landing Gear, Aire-Batix Hauptfahrwerk, Aire-Batix Train d’atterrissage principal, Aire-Batix FCEF30006 Cowling, Aire-Batix Motorhaube, Aire-Batix Capot, Aire-Batix FCEF30007 Wing Tube, Aire-Batix...
- Seite 16 ™ © 2018 Horizon Hobby, LLC. Force RC, the Force RC logo, Aire-Batix, E-fl ite, Dynamite, DSM, DSM2, DSMX, AS3X, Z-Foam, ModelMatch, and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc.
