Simrad R2009 Schnellübersichts-Karte/Kurzbedienung Seite 2
Radar-systeme

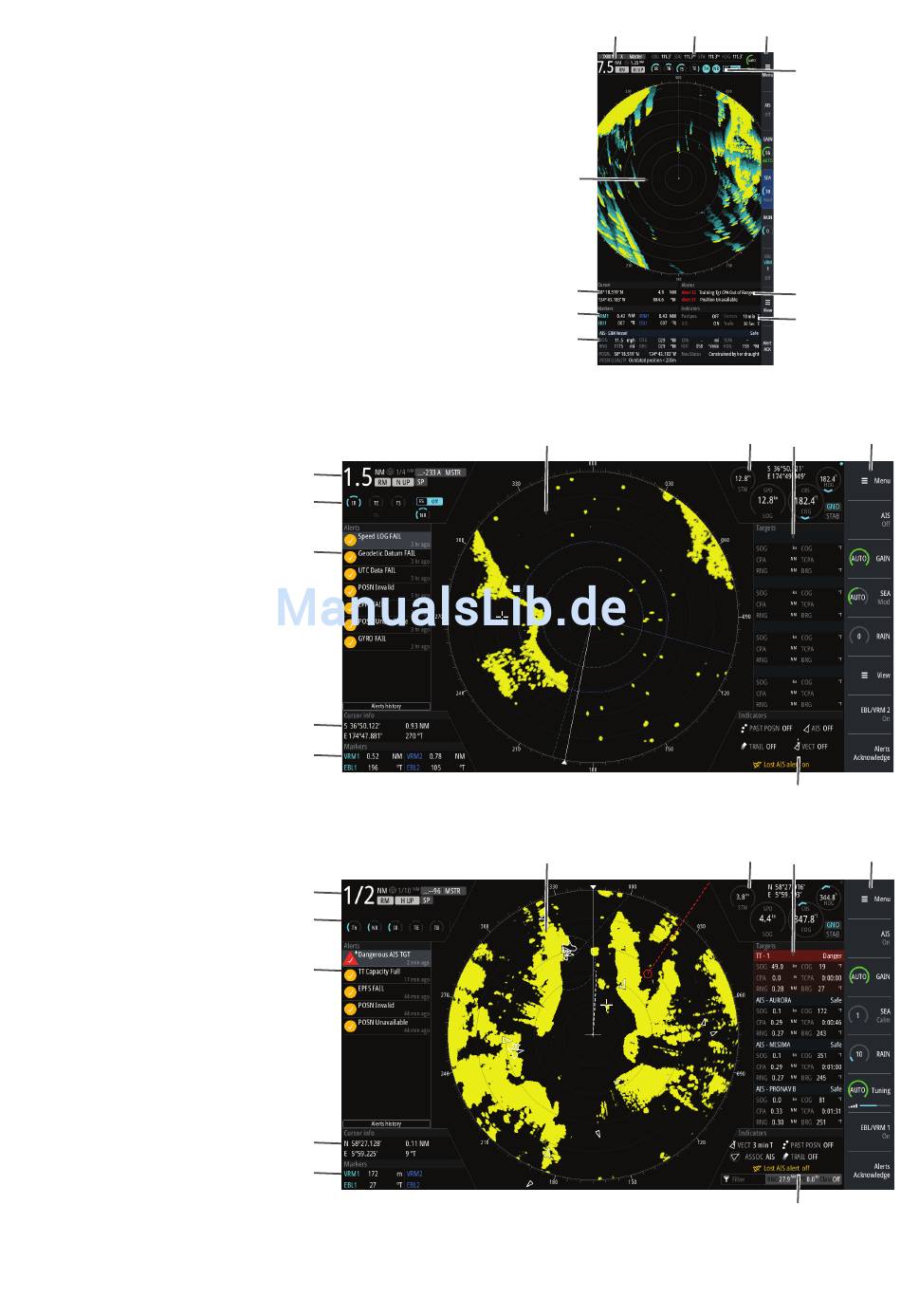

Haupt-Bedienfeld
Das Haupt-Bedienfeld ist in vordefinierten
Bereichen wie angezeigt aufgeteilt.
1.
Plan Position Indicator
(PPI - Radarbildschirm)
Radar-Video-Bereich, wo alle
Ortungs- und Navigations-
Optionen durchgeführt
werden.
2.
Informationen zum eigenen
Schiff
Stabilisationsmodus-
Anzeige, Standbild-Anzeige
und Messinstrumente, die
erst- und zweitrangige Senso-
ren anzeigen.
3.
Zielleiste
Detaillierte Informationen
über Radar- und AIS-Ziele.
4.
Softkey bar/Softkey-Leiste
Bezugsrahmen für Tastenfunk-
tionen.
5.
Ziel-Anzeigen
Übersicht der Ziel-Anzeigen-
Einstellungen.
6.
Markierungen
Details für aktive VRM- und
EBL-Markierungen.
7.
Cursor-Informationen
Entfernung und Peilung vom
Schiff zur Cursorposition.
Auch Positionsinformationen
sind enthalten, wenn eine
Positionsquelle verfügbar ist.
8.
Alarm-Fenster
Liste der aktiven Warnungen.
9.
Signal-Anzeigen
Instrumente für Signal-
Verarbeitung und Anzeigen
für Radarfunktionen.
10.
System-Informationen
Bereichs-, Modus- und
Puls-Details.
10
9
8
7
6
R3016 16" Breitformat-Bildschirm
10
9
8
7
6
R3016 12U/6X
10
2
1
7
6
3
R2009 9" Hochformat-Bildschirm
1
1
4
9
8
5
2
3
4
5
2
3
4
5
