107C Produktinformation
• Temperatur (bei Lagerung) -25° bis +65°C / -13° bis +149°F
• Relative Feuchte
* Auflösung 1280 x 1024, Standardgröße, max. Kontrast, Helligkeit 50%, 9300
* Änderungen bei diesen Daten sind vorbehalten.
Pinbelegung

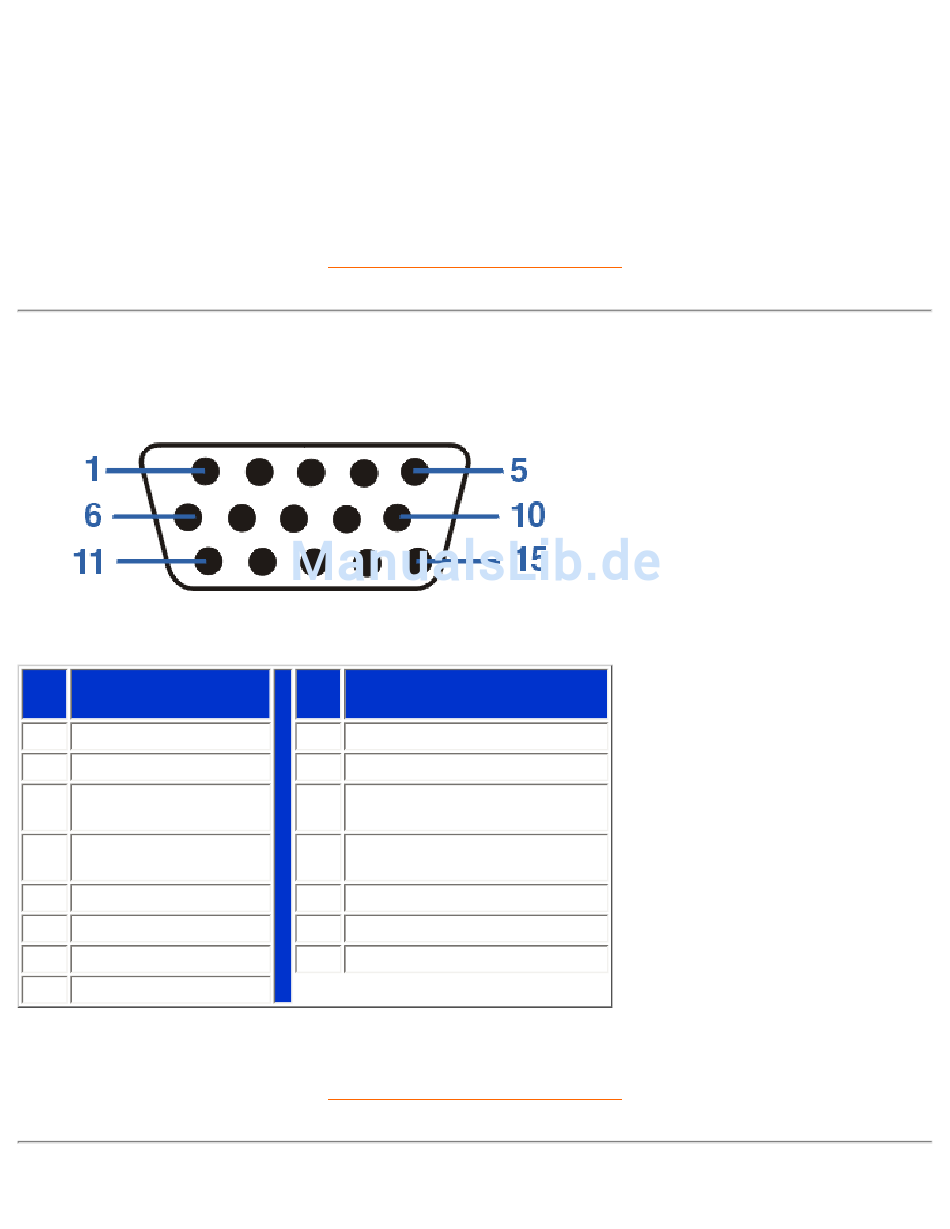

Der 15polige Sub-D-Stecker des Signalkabels (IBM-Systeme):
Pin
Belegung
No.
1
Rot Video-Eingang
Grün Video-Eingang
2
3
Blau Video-Eingang
Identischer Ausgang -
4
verbunden mit Pin 10
Masse
5
6
Rot Video-Masse
7
Grün Video-Masse
Blau Video-Masse
8
file:///D|/EDFU/crt_17_6/edoc/german/107C/PRODUCT/PRODUCT.HTM (5 of 6)2005-07-14 ¤W¤È 10:32:40
5% bis 95%
ZURÜCK ZUM ANFANG DER SEITE
Pin
Belegung
No.
9
DDC +5V Versorgungsspannung
Logik-Masse
10
Identischer Ausgang -
11
verbunden mit Pin 10
12
Serielle Datenleitung (SDA)
H. Sync / H+V
13
14
V. Sync (VCLK für DDC)
15
Datentaktleitung (SCL)
ZURÜCK ZUM ANFANG DER SEITE
°
, volles Weißmuster.
