Tylo i130 Bedienungsanleitung Seite 2

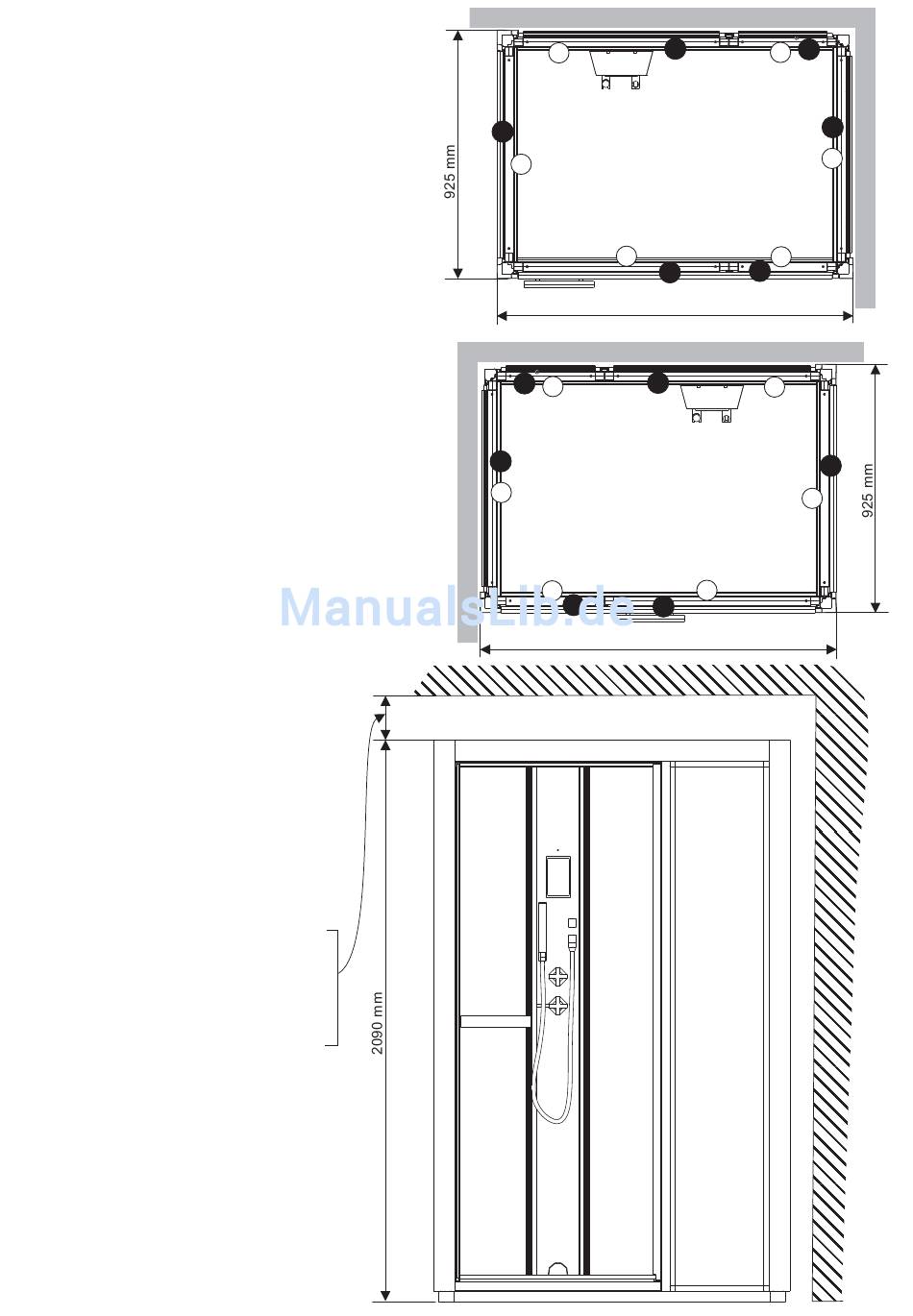

Det här är två exempel på montering av rummet.
Det är layout 1 som visas i
monteringsanvisningen. Siffrorna visar i vilken
ordning väggarna skall monteras. Väggarna på
layouten är även märkta med materialet. P=
plast, G= glas, B= svart glas, D= Glasdörr.
Shown here are two examples of how to
assemble the room. These assembly and
installation instructions describe the procedure
for assembling Layout 1. The numbers indicate
the order in which the walls are to be assembled.
The layout diagrams use the following codes to
indicate materials/components: P= plastic, G=
glass, B= black glass, D= glass door.
Dies sind zwei Beispiele für die Montage der
Kabine. Die Montageanleitung bezieht sich auf
Layout 1. Die Ziffern beziehen sich auf die
Reihenfolge, in der die Wände zu montieren sind.
Die Buchstaben bezeichnen das jeweilige
Wandmaterial P= Kunststoff, G= Glas, B=
schwarzes Glas, D= Glastür.
Voici deux exemples de montage de la cabine.
C'est la configuration 1 qui est illustrée par les
instructions de montage. Les chiffres indiquent
l'ordre de montage des cloisons. Sur l'illustration,
les cloisons portent également une lettre
désignant le matériau. P = plastique, G = verre, B
= verre fumé, D = porte vitrée.
Два примера монтажа комнаты. Это
монтажная схема 1, показанная в инструкции
по монтажу. Цифрами показан порядок
монтажа стен. Стенки на монтажной схеме
отмечены вместе с материалом. P=
пластмасса, G= стекло, B= чёрное стекло D=
стеклянная дверь.
Są tu pokazane dwa przykłady aranżacji kabiny.
Poniższa instrukcja montażu i instalacji opisuje
procedurę dla schematu nr 1. Cyfry wskazują
kolejność w jakiej ścianki mają być montowane.
Na schematach są zastosowane następujące
kody wskazujące materiały/moduły: P= plastik,
G= szyba, B= czarna szyba, D= drzwi szklane.
Min. 100 mm - Vid montering
Min. 100 mm - During assembly/installation
Mind. 100 mm - Bei Montage
Mini. 100 mm - Lors du montage
Мин. 100 мм При монтаже -
Min. 10 0 mm Podczas montażu/instalacji -
G
B
1
,
P
3
Layout 1
4 Configuration 1
Монтажная схема 1
Układ nr 1
6
D
1350 mm
P
B
2
Layout 2
Configuration 2
Монтажная схема 2
Układ nr 2
5
G
D
1350 mm
B
2
B
1
5
G
3
G
4
6
