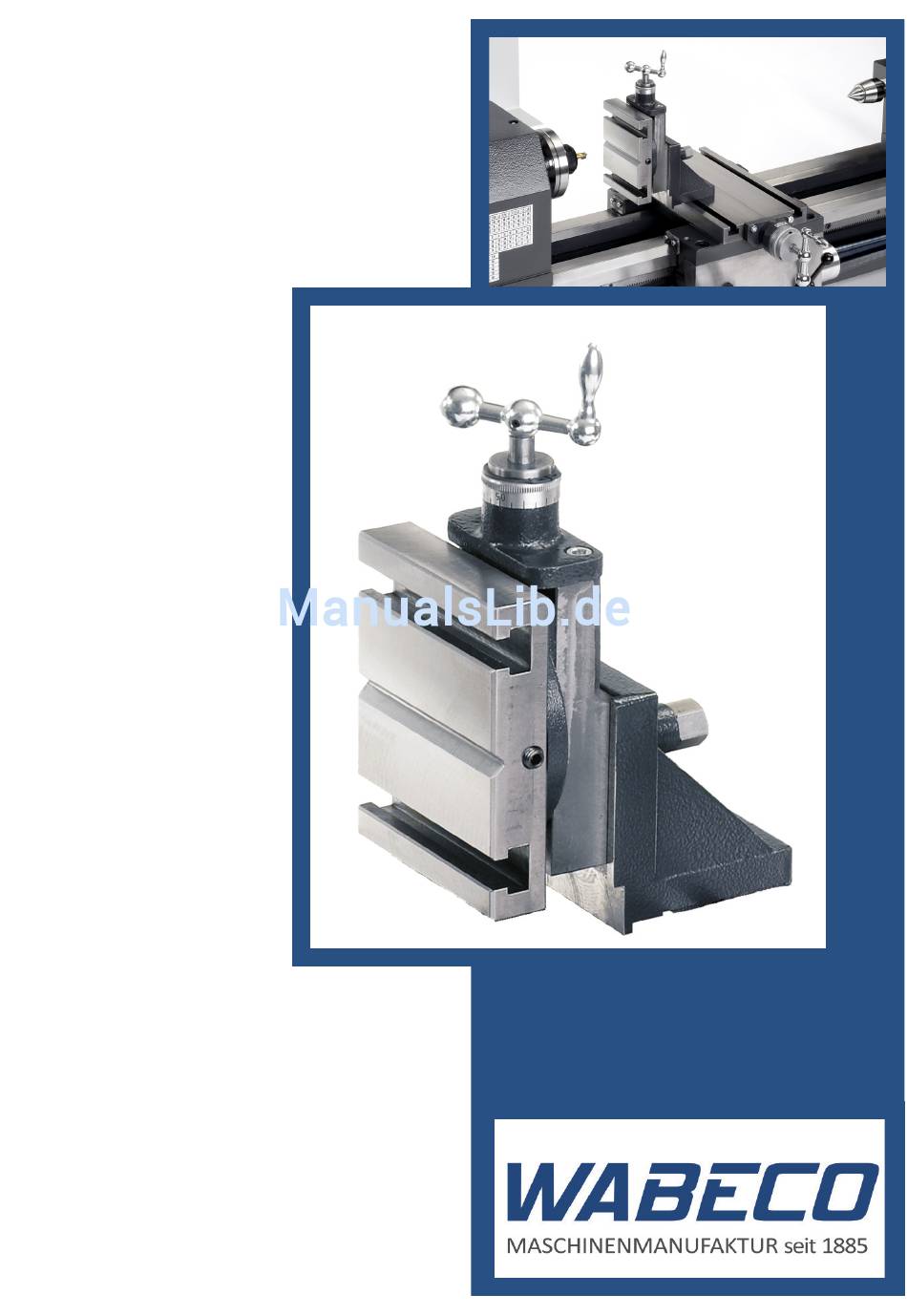

- Seite 1 Betriebsanleitung Frästisch für Bohr- und Fräsarbeiten zu Drehmaschinen mit Prismengussbett D4000...
-
Seite 2: Montage Des Aufspannwinkels Mit Frästisch Auf Der Drehmaschine
Aufspannwinkel mit Frästisch für Bohr- und Fräsarbeiten ■ Zur Herstellung von ebenen Flächen und Nuten. ■ Die Vorschub- und Zustellbewegung werden vom Werkstück ausgeführt. ■ Auf den Frästisch (6) kann auch ein Maschinenschraubstock befestigt werden. ■ Das Werkzeug ist so kurz wie möglich in der Spannzange zu spannen (Bruchgefahr). ■... -
Seite 3: Vorschubbewegung Des Frästisches
Aufspannwinkel mit Frästisch Bedienelemente 1. Kurbel zur Verstellung des Frästisches in der Y-Achse 2. Skalenring zur Ablesung des Verfahrwegs der Y-Achse 3. Schmiernippel zum Abschmieren der Spindellagerung 4. Kontermutter zum fixieren der Gewindestifte (5) 5. Gewindestifte zum Einstellen des Führungsspiels 6. -
Seite 4: Nachstellen Der Schwalbenschwanzführung
Aufspannwinkel mit Frästisch Nachstellen der Schwalbenschwanzführung 1. Kontermuttern (4) lösen. 2. Nachstellleiste mit den Gewindestiften (5) so einstellen, dass der Schlitten spielfrei und mit gerin- gem Kraftaufwand verfahren werden kann. Hierzu sollte der Schlitten während des Einstellvorgangs immer wieder verfahren und auf Spiel sowie angemessene Gängigkeit hin überprüft werden. 3. -
Seite 5: Zeichnung Und Legende
Aufspannwinkel mit Frästisch Zeichnung und Legende Teile-Nr. Stück Bestell-Nr. Bezeichnung 51003790-0001 Frästisch 51400242-00011 Längssupport unterteil 51004016-0004 Spindel 51007016-0002 Bronzemutter 51001016-0006 Nachstellleiste 16143900006000 Mutter 16091500006016 Gewindestift 51003000-0001 Längssupport Oberteil 16093800010070 Stiftschraube 51006831-00333 Aufspannwinkel 51001016-00081 Schraube 16112500008001 Scheibe 16193400008000 Mutter 16193400010000 Mutter 16112500010000 Scheibe 51003003-0001... - Seite 6 51502009 Druckfeder 51507023-0001 Kugelkurbel 16073430003014 Spiralspannstift 16147100025000 Sicherungsring 51006731-00021 Skalenring 51004025-0009 Stellring 16073430003024 Spiralspannstift 51502517 Schmiernippel 16091300008010 Gewindestift 51004006-0002 Druckstück wabeco-rs.de Walter Blombach GmbH Tel. +49 2191 597-0 42899 Remscheid Fax +49 2191 597-42 Am Blaffertsberg 13 E-Mail info@wabeco-remscheid.de Germany...
