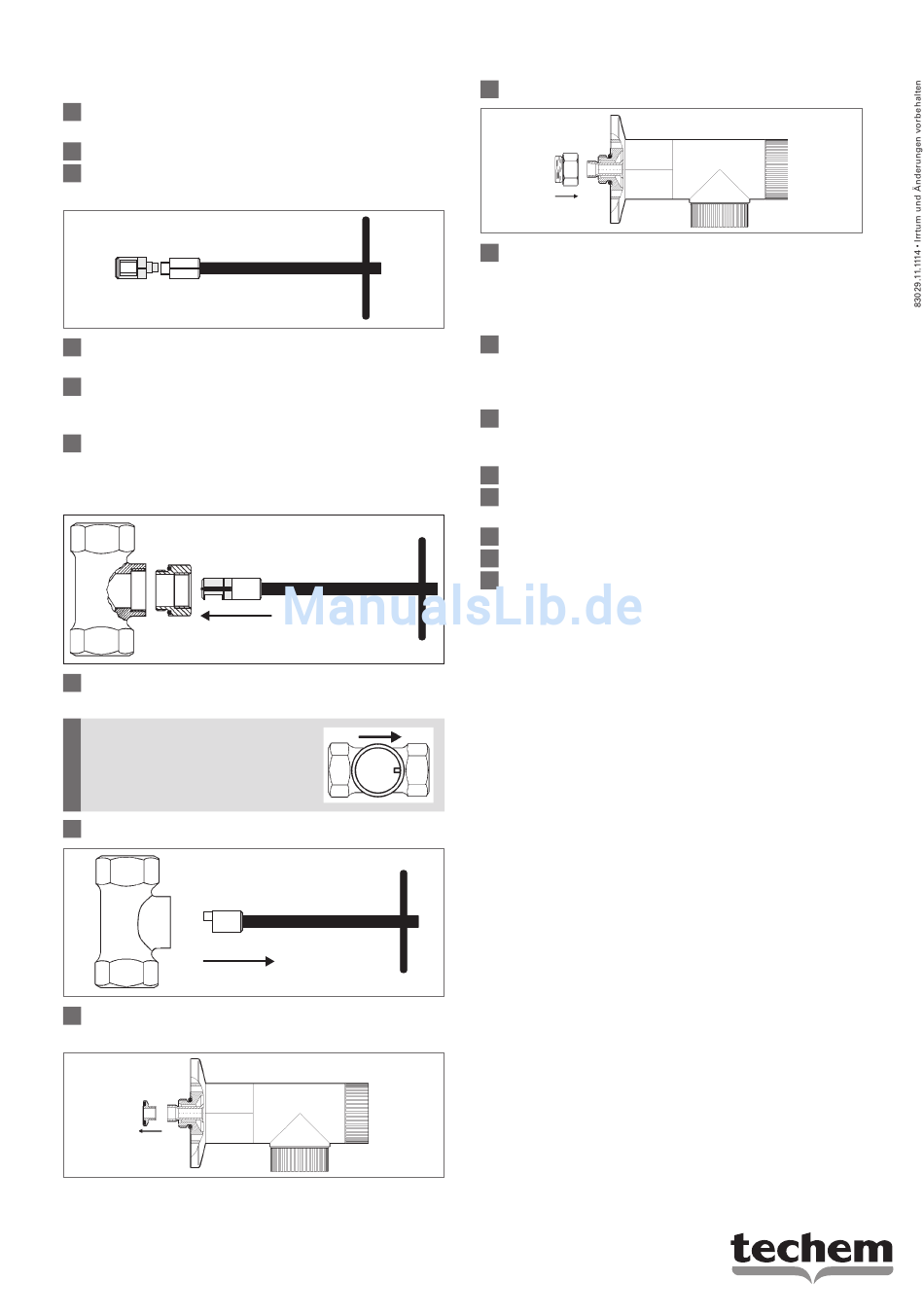

Bei der Montage des Adaptersets gehen Sie so vor:
1
Gewindeaußendurchmesser des Ventiloberteils mes-
sen.
2
Passendes Adapterset auswählen.
3
Messing-Positionierwerkzeug auf die Knebelstange
schrauben:
4
Messing-Positionierwerkzeug in den beige Kunst-
stoffeinsatz bis zum Anschlag einführen.
5
Kunststoffeinsatz mit Dichtungsmittel (Artikel-
Nr. 178 100) an allen Rippen der zylindrischen
Außenfläche und an der Dichtlippe dünn benetzen.
6
Kunststoffeinsatz mit dem Positionierwerkzeug bis
zum Anschlag in das Ventil einführen. Der Kunst-
stoffeinsatz schließt dabei mit dem Bund am Gewin-
deauslauf im Ventilgehäuse ab:
7
Durch leichten Hammerschlag auf den Kunststoffein-
satz die endgültige Position sicherstellen.
!
Achtung: Dabei den Kunststoff-
einsatz nicht verdrehen!
Die Nut im Positionierwerkzeug
muss in Fließrichtung zeigen!
8
Positionierwerkzeug herausziehen:
9
Ventilsitz-Teller am Anschlussstück abschrauben und
entsorgen:
10
Außenadapter auf das Anschlussstück schrauben:
11
Ventilstößel des Anschlussstücks mit Dichtungsmit-
tel (Art.-Nr. 178 100) benetzen – im Innengewinde für
die Adaption M 24 x 1,5 bzw. an den zylindrischen
Außenflächen für die Adaption 1/2" , M 28 x 1,5 oder
M 34 x 1,5.
12
Anschlussstück (ohne den Ventilsitz-Teller) in das
Ventil einschrauben. Beachten Sie dabei die An-
leitung „Montage des Anschlussstücks (ASS)" auf
Seite 1.
13
Absperrung im Uhrzeigersinn bis zum Anschlag dre-
hen. Der Kunststoffeinsatz wird so in seine endgülti-
ge Lage gebracht.
Blinddeckel auf dem Zählergehäuse montieren.
14
15
Dichtungsmittel noch 15 Minuten lang aushärten
lassen.
Anlage spülen.
16
17
Blinddeckel entfernen.
Messkapsel nach Montageanleitung montieren.
18
