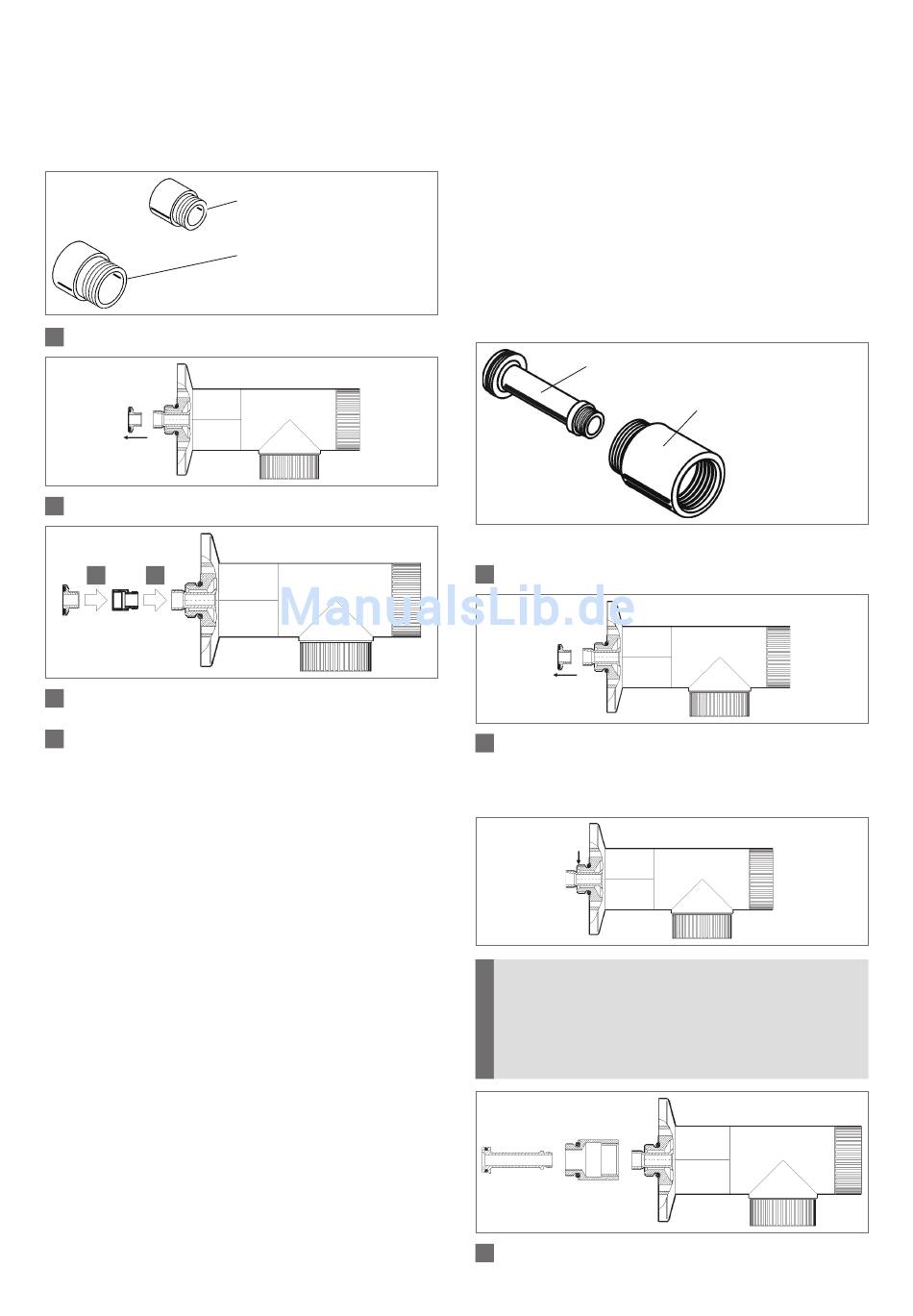

Montage einer Ventilrohrverlängerung
Ist das Maß „d" größer als im Abschnitt „Wichtige Maße"
auf Seite 1 angegeben, benötigen Sie eine Ventilrohr-
Verlängerung (einteilige Verlängerung des Ventilinnen-
rohres um 9 mm):
1
Ventilsitz-Teller am Anschlussstück abschrauben:
2
Ventilrohrverlängerung auf das Ventilrohr schrauben.
3
2
3
Ventilsitz-Teller auf die Ventilrohrverlängerung
schrauben.
4
Anschlussstück in das Ventil einschrauben.
Beachten Sie dabei die Anleitung „Montage des
Anschlussstücks (ASS)" auf Seite 1.
Ventilrohrverlängerung ½"
(Art.-Nr. 62 177 010)
Ventilrohrverlängerung ¾"
(Art.-Nr. 62 177 030)
Montage eines Adaptersets für Kemper-Ventile
„Weser"
Für Kemper-Ventile „Weser" gibt es folgende Adapterver-
schraubungen – diese passen nicht für „Weser" UP Plus:
•
Adapterset auf Kemper „Weser" DN 15/18 für ASS ½"
(Artikel-Nr. 62 178 030),
•
Adapterset auf Kemper „Weser" DN 20 für ASS ¾"
(Artikel-Nr. 62 178 040),
•
Adapterset auf Kemper „Weser" DN 25/32 für ASS ¾"
(Artikel-Nr. 62 178 050).
Die Adaptersets auf Kemper „Weser" DN 15/18 für ASS ½"
und Kemper „Weser" DN 20 für ASS ¾" bestehen aus
einer inneren und einer äußeren Adapterverschraubung:
innere Adapterverschraubung
äußere Adapterverschraubung
Diese Adaptersets montieren Sie so:
1
Ventilsitz-Teller am Anschlussstück abschrauben:
2
Auf den vordersten Gewindegang des Anschluss-
gewindes rundherum etwas VZ-Montagekleber auf-
tragen (VZ-Montagekleber AN 306-20 DVGW,
Art.-Nr. 179 571):
!
Dies ist sehr wichtig, da die spätere Demontage
sonst nur mit erheblichem Mehraufwand möglich
ist. Auf keinen Fall darf dabei Kleber auf das Au-
ßengewinde des Adapters gelangen!
Den Kleber (Art.-Nr. 179 571) bestellen Sie separat
bei Ihrer Techem-Niederlassung.
3
Äußere Adapterverschraubung auf das Anschluss-
stück schrauben.
4
