4
Innere Adapterverschraubung auf das Ventilrohr
schrauben.
5
Anschlussstück in das Ventil einschrauben.
Beachten Sie dabei die Anleitung „Montage des
Anschlussstücks (ASS)" auf Seite 1.

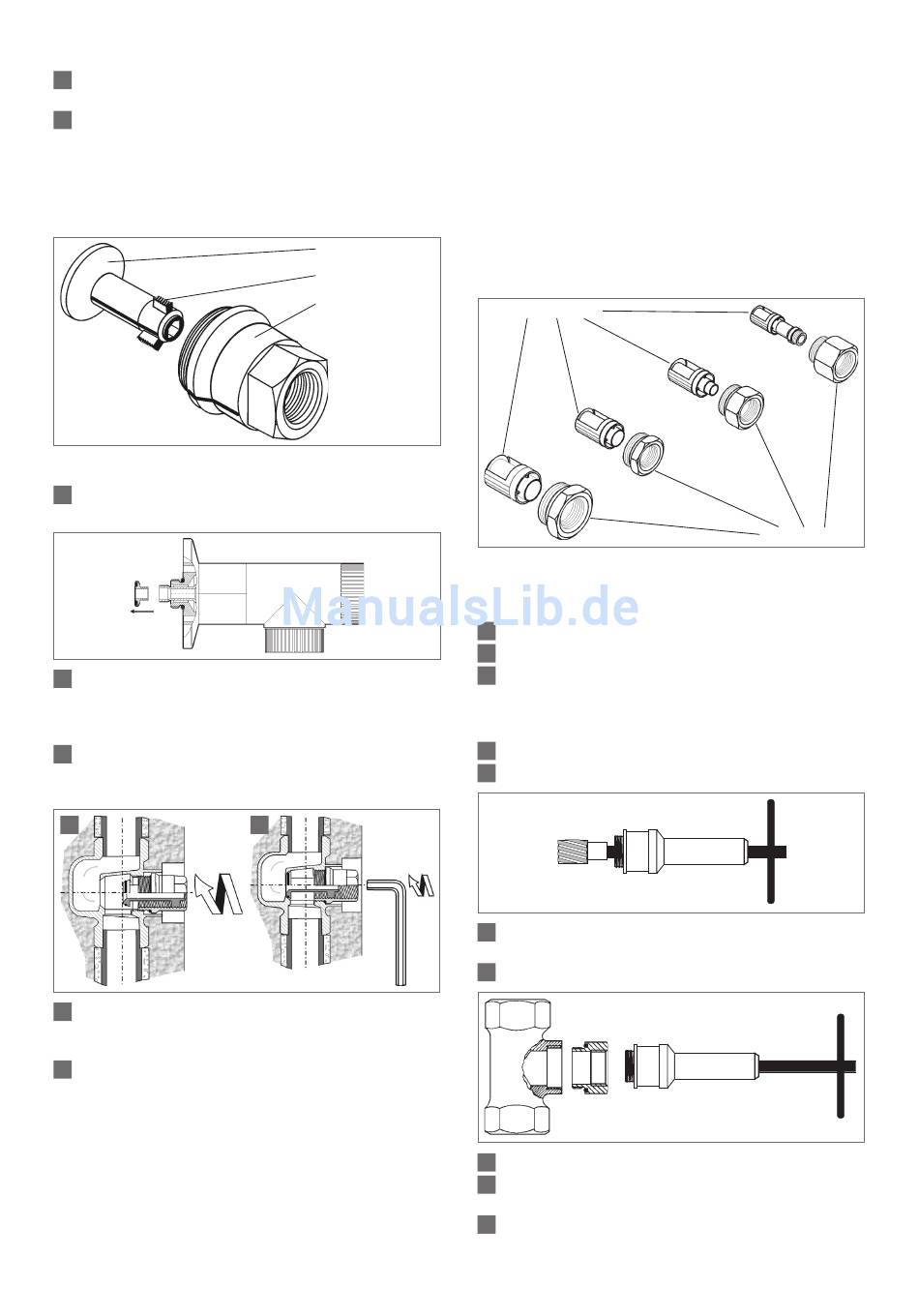

Das Adapterset auf Kemper „Weser" DN 25/32 für ASS ¾"
besteht aus Ventilsitzteller, Einstellschraube und Redu-
zierstück:
Dieses Adapterset montieren Sie so:
1
Ventilsitz-Teller am Anschlussstück abschrauben und
entsorgen:
2
Reduzierstück vorbereiten. Dabei den Ventilsitz-Teller
zusammen mit der Einstellschraube so weit in
das Reduzierstück eindrehen, bis er gerade noch
etwa 20 mm aus dem Reduzierstück herausragt.
3
Reduzierstück in das Ventilgehäuse einschrauben
und am Sechskant mit einem Schlüssel SW 32 fest-
ziehen.
3
4
Einstellschraube mit Innensechskantschlüssel SW 10
in das Ventilgehäuse eindrehen, bis der Ventilteller
am Ventilsitz anliegt.
5
Anschlussstück in das Reduzierstück einschrauben.
Beachten Sie dabei die Anleitung „Montage des
Anschlussstücks (ASS)" auf Seite 1.
5
Ventilsitzteller
Einstellschraube
Reduzierstück
4
Montage eines Adaptersets für Seppelfricke-
Rundstromventile
Zur Adaption auf Seppelfricke-Rundstromventile stehen
folgende Adaptersets zur Verfügung:
•
½" (Artikel-Nr. 62 178 060),
•
M 24 x 1,5 (Artikel-Nr. 62 178 070),
•
M 28 x 1,5 (Artikel-Nr. 62 178 080),
•
M 34 x 1,5 (Artikel-Nr. 62 178 090).
Diese Adaptersets bestehen aus je einem Kunststoffein-
satz und je einem Außenadapter:
Kunststoffeinsatz
Gegebenenfalls müssen Sie vor der Montage des Adap-
tersets das Ventilunterteil reinigen. Dabei gehen Sie so
vor:
1
Wasser absperren und die Rohrleitung entleeren.
2
Ventiloberteil demontieren.
3
Passenden Fräser und passende Fräserführung aus
dem „Werkzeugsatz für Seppelfricke Rundstromven-
tile" (Art.-Nr.: 177 990) bzw. dem Ventilsitzfräser-Aus-
tauschsatz (Art.-Nr.: 180 652) auswählen.
4
Knebelstange durch die Fräserführung schieben.
5
Fräser auf die Knebelstange schrauben:
6
Fräser mit der Knebelstange in die Fräserführung
zurückziehen.
7
Fräserführung auf das Ventilunterteil schrauben:
8
Ventilunterteil mit dem Fräser ausfräsen.
9
Fräserführung wieder vom Ventilunterteil abschrau-
ben.
10
Abgefrästen Belag aus dem Ventilunterteil entfer-
nen.
Außenadapter
