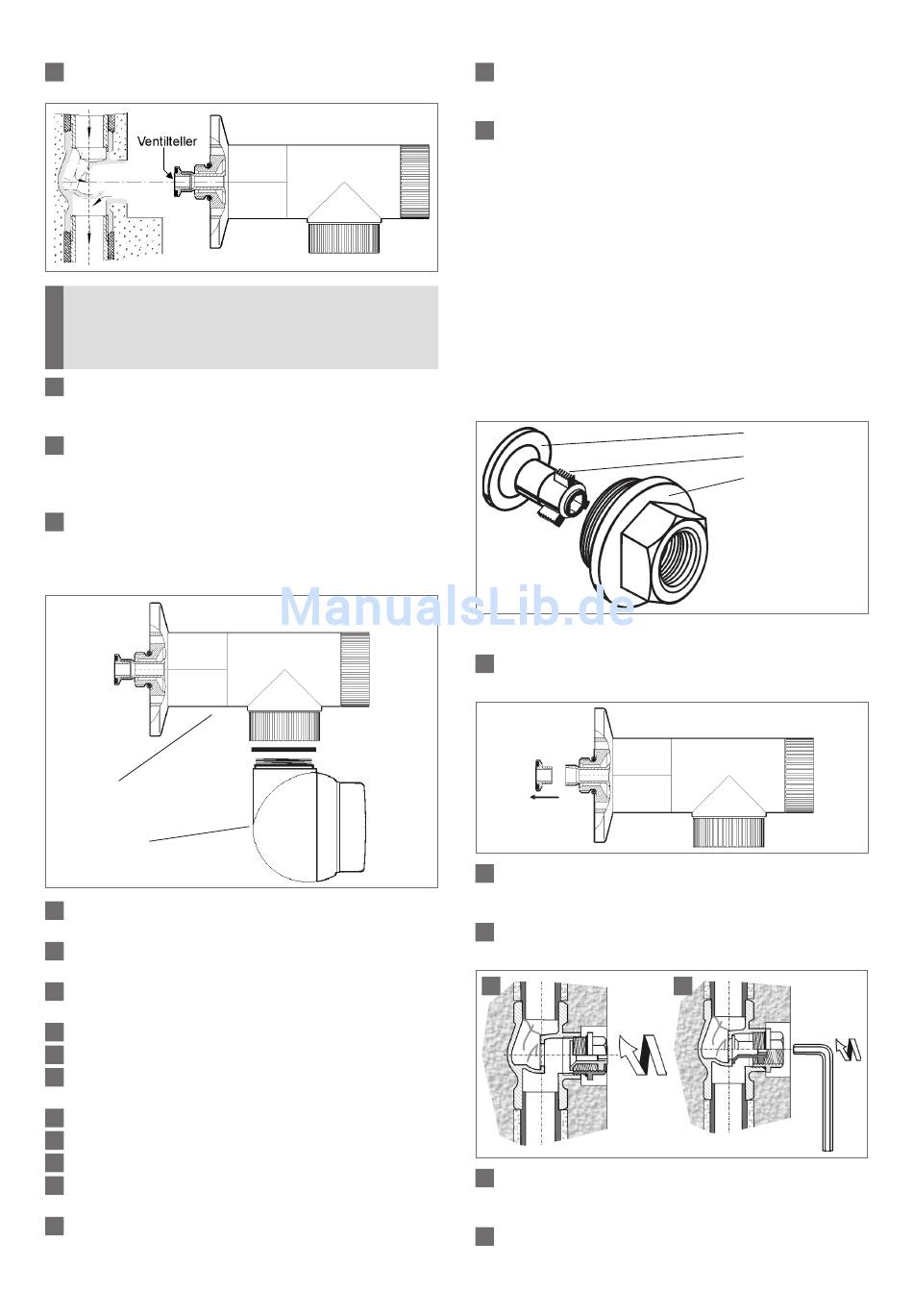

Sicherstellen, dass der Ventilteller fest im Ventilrohr
sitzt:
!
Auf keinen Fall die Absperrung vor dem Einschrau-
ben in das Ventil betätigen, da sonst Beschädigun-
gen am Anschlussstück auftreten können (siehe
Aufkleber an der Absperrung).
8
VZ-Anschlussstück mit Armaturenschlüssel (SW 32)
in das Ventil einschrauben (maximales Anzugsmo-
ment: 50 Nm).
9
Absperrung im Uhrzeigersinn bis zum Anschlag
drehen – die Absperrung ist geschlossen. Sie lässt
sich jetzt mit einer Umdrehung öffnen und wieder
schließen.
10
VZ-Anschlussstück durch Drehen im Uhrzeigersinn
ausrichten.
Montage des Messkapsel-Anschlussstücks
Anschlussstück
Messkapsel-
Anschlussstück
1
Beiliegende Dichtung in den Gewindegang des An-
schlussstücks bis auf die Dichtfläche einführen.
2
Messkapsel gemäß Anleitung in das Messkapsel-An-
schlussstück einschrauben.
3
Zählergehäuse (Kugel mit eingeschraubter MK)
mit der Hand in das Anschlussstück einschrauben.
4
Zählergehäuse ausrichten.
5
Überwurfmutter handfest anziehen (max. 50 Nm).
6
Leitung bei geöffneten Zapfstellen langsam entlüf-
ten.
7
Funktionsprüfung durchführen.
8
Boiler bzw. Sicherungen wieder einschalten.
9
Dichtheit prüfen.
10
Messkapsel mit beigelegtem Plombierring plombie-
ren.
11
Die zwei halbschaligen Kunststoff-Verkleidungen
über der Überwurfmutter anbringen. Mit Klebe-
plombe plombieren.
2
12
Die zwei halbschaligen Stutzenverkleidungen pas-
send ablängen und dann an dem Anschlussstück
anbringen.
13
Rosette montieren.
Für die Montage eventuell zusätzlich erforderlicher
Artikel aus dem Ventilzählersystem (z. B. Verlängerun-
gen, Adapter, ...) beachten Sie bitte die entsprechenden
Beschreibungen auf den folgenden Seiten.
Montage eines Adaptersets für 1" und
Für die Montage des VZ-Anschlussstücks auf 1"- bzw.
/
"- Ventile stehen folgende Adaptersets zur Verfügung:
5
4
•
Adapterset von 1" auf
•
Adapterset von
/
" auf
5
4
Sie enthalten je ein Reduzierstück für den Übergang
von
/
" auf 1" bzw. auf
/
3
5
4
mit Ventilsitz-Teller der entsprechenden Größe:
Der Montagevorgang ist in beiden Fällen gleich.
1
Ventilsitz-Teller des Anschlussstücks abschrauben
und entsorgen:
2
Reduzierstück vorbereiten. Dabei den Ventilsitz-Teller
zusammen mit der Einstellschraube bis zum An-
schlag in das Reduzierstück eindrehen.
3
Reduzierstück in Ventilgehäuse einschrauben und
am Sechskant mit einem Schlüssel SW 32 festziehen.
3
4
Einstellschraube mit Innensechskantschlüssel SW 10
in das Ventilgehäuse eindrehen, bis der Ventilteller
am Ventilsitz anliegt.
5
Anschlussstück in das Reduzierstück einschrauben.
Beachten Sie dabei die Anleitung „Montage des
Anschlussstücks (ASS)" auf Seite 1.
/
5
4
/
" (Artikel-Nr. 62 178 010),
3
4
/
" (Artikel-Nr. 62 178 020).
3
4
" sowie eine Einstellschraube
4
Ventilsitz-Teller
Einstellschraube
Reduzierstück
4
"
