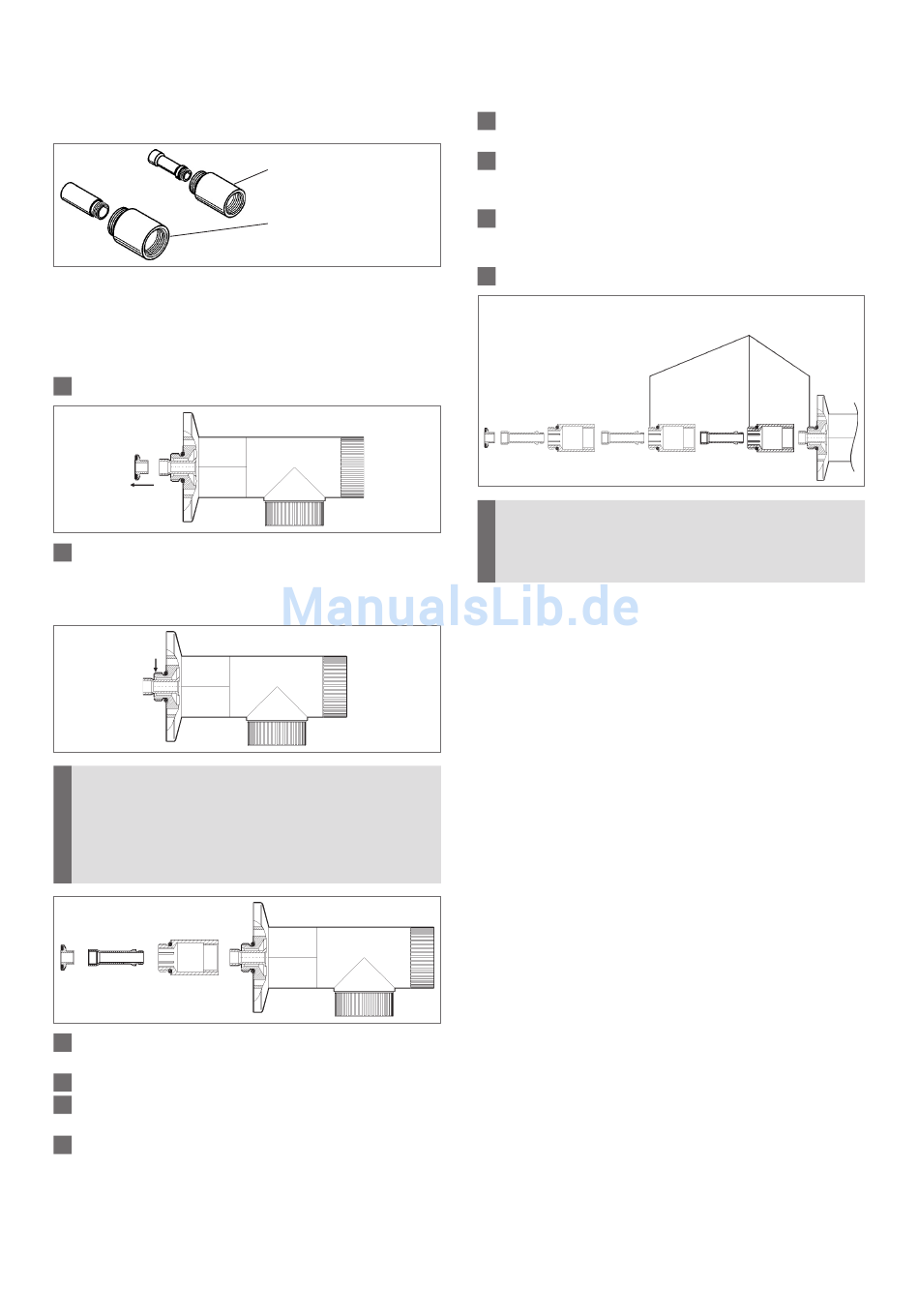

Montage einer Ventilverlängerung
Für die Verlängerung zu tief sitzender Ventile stehen
folgende Ventilverlängerungen zur Verfügung:
Ist das Maß „e" (siehe Abschnitt „Wichtige Maße" auf
Seite 1) größer als 35 mm, benötigen Sie eine oder
mehrere Ventilverlängerungen, jeweils bestehend aus
innerer und äußerer Verlängerung. Jede Verlängerung
ist 35 mm lang.
1
Ventilsitz-Teller am Anschlussstück abschrauben:
2
Auf den vordersten Gewindegang des Anschluss-
gewindes rundherum etwas VZ-Montagekleber auf-
tragen (VZ-Montagekleber AN 306-20 DVGW,
Art.-Nr. 179 571):
!
Dies ist sehr wichtig, da die spätere Demontage
sonst nur mit erheblichem Mehraufwand möglich
ist. Auf keinen Fall darf dabei Kleber auf das Au-
ßengewinde der äußeren Verlängerung gelangen!
Den Kleber bestellen Sie separat bei Ihrer Techem-
Niederlassung.
3
Äußere Verlängerung auf das Anschlussstück schrau-
ben.
Innere Verlängerung auf das Ventilrohr schrauben.
4
Ventilsitz-Teller auf die innere Verlängerung schrau-
5
ben.
6
Anschlussstück in das Ventil einschrauben.
Beachten Sie dabei die Anleitung „Montage des
Anschlussstücks (ASS)" auf Seite 1.
Ventilverlängerung ½"
(Art.-Nr. 62 177 020)
Ventilverlängerung ¾"
(Art.-Nr. 62 177 040)
Wenn Sie mehrere Ventilverlängerungen montieren
müssen, gehen Sie so vor:
1
Erste Verlängerung montieren wie vorher beschrie-
ben – Kleber nicht vergessen!
2
Entsprechend dieser Beschreibung die zweite Ver-
längerung auf die erste Verlängerung montieren –
Kleber nicht vergessen!
Entsprechend dieser Beschreibung die dritte Verlän-
3
gerung auf die zweite Verlängerung montieren –
Kleber nicht vergessen!
4
Usw. ...
Gewindegang Kleber auftragen
!
Bei Verwendung von drei oder mehr Verlängerun-
gen unbedingt für eine mechanische Abstützung
des Anschlussstücks sorgen – sowohl bei der Mon-
tage als auch dauerhaft im laufenden Betrieb!
Jeweils auf den vordersten
3
