Infinity Chimp 100 Handbuch Seite 70

Infinity Chimp Series
Im Patch Fixtures Dialog werden Dir verschiedene Optionen angeboten.

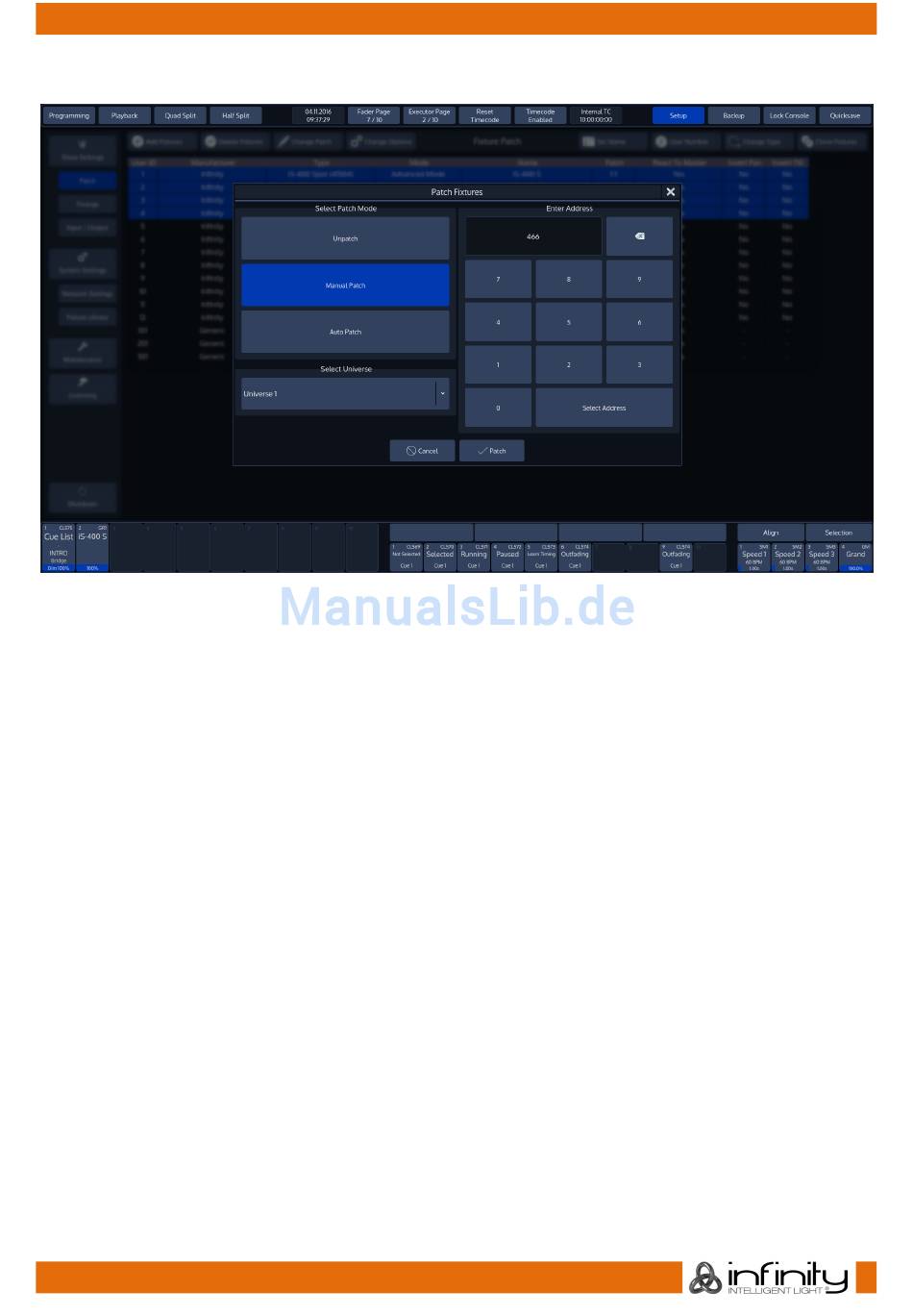

Abb. 72: Change Patch Dialog
No Patch
Die Fixtures werden hinzugefügt, aber nicht gepatcht.
Manual Patch
Die Geräte werden auf die vom Benutzer angegebene Adresse und das vom Benutzer angegebene
Universum gepatcht. Wähle dazu Manual Patch auf der linken Seite des Screens aus. Wählen Sie dann
aus dem Dropdown-Menü das Universum aus, auf welches die Geräte gepatcht werden sollen. Gebe
dann entweder die Adresse über die Tastatur auf der rechten Seite des Bildschirms oder über die Tastatur
auf der Vorderseite der Konsole ein.
Durch Drücken der Select Address-Schaltfläche wird ein neuer Dialog geöffnet, in dem die Adresse visuell
ausgewählt werden kann.
Dieser Bildschirm zeigt freie Kanäle mit einer grünen Farbe an, und belegte Kanäle mit einer roten. Wenn
Du auf einen Kanal klickst, zeigt dir die Konsole an, wie viele Adressen die Fixture(s), die Du patchen
möchtest, belegen - und ob diese in den selektierten Bereich passen.
Auto Patch
Die Fixtures werden automatisch an der nächsten freien Adresse des gewählten Universums gepatcht.
Sollte das gewählte Universum nicht mehr genügend ungenutzte DMX-Kanäle haben, werdem die
verbleibenden Geräte von Auto Patch automatisch auf das nächste DMX-Universum übertragen.
Auto Patch patcht jedoch immer alle ausgewählten Geräte in einem großen Block. Das heißt, wenn nicht
genügend Platz vorhanden ist, um alle Geräte zwischen den anderen Geräten zu patchen, wird kein
Gerät gepatcht.
Infinity Chimp Series
69
