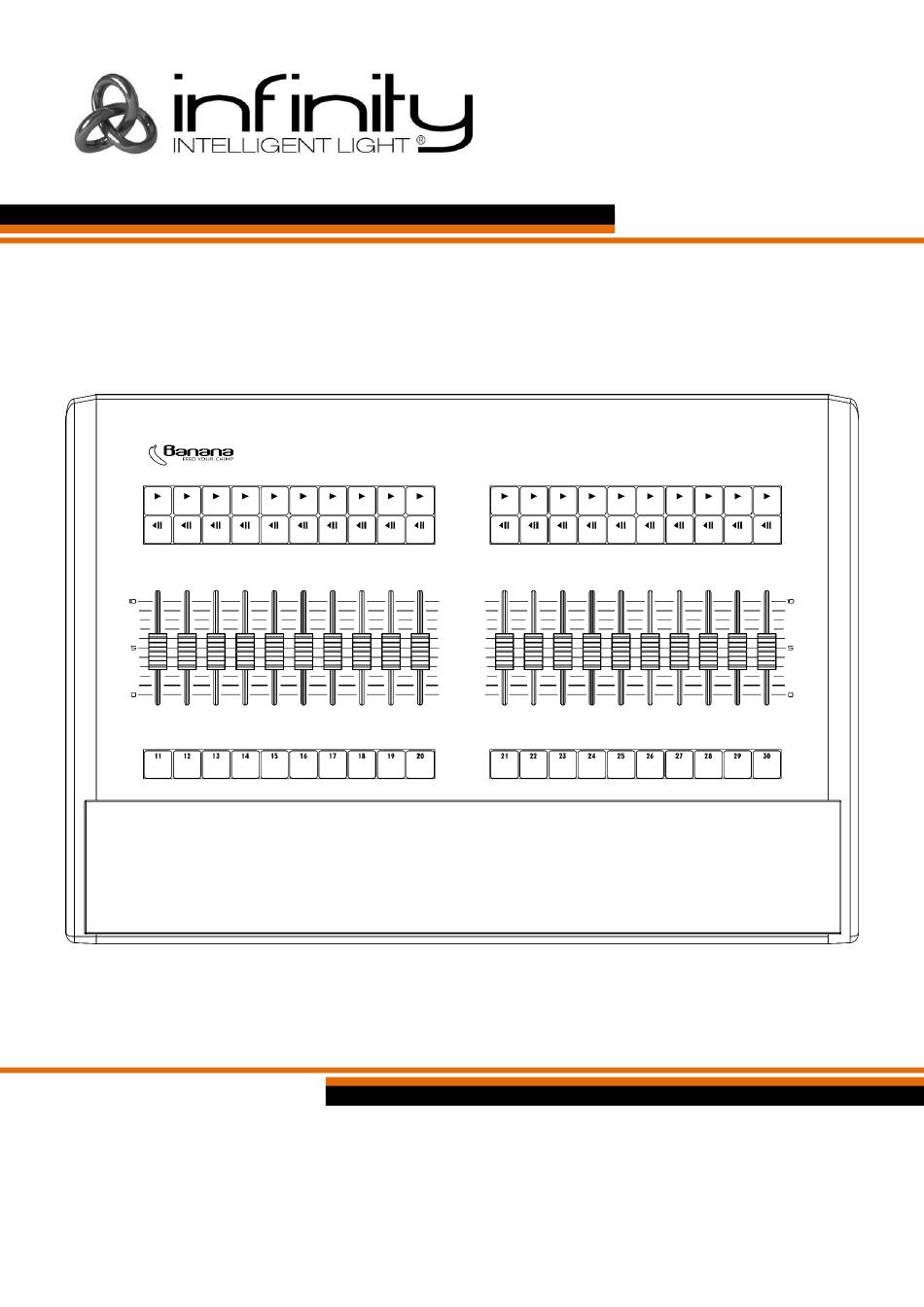

- Seite 1 HANDBUCH DEUTSCH Banana Wing Bestellnummer: 55020 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Infinity Banana Wing Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Netzanschlüsse ................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Produkts ............................. 6 Funktionen ..................................6 Übersicht ..................................6 Vorderseite ..................................7 Rückseite ..................................8 Installation ................................... -
Seite 3: Warnung
Infinity Banana Wing Warnung Auspacken Packen Sie das Produkt direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das Verpackungsmaterial für eine spätere Überprüfung auf. - Seite 4 ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Infinity-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Infinity Banana Wing Bestimmungsgemäßer Gebrauch ● Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. ● Die maximale Umgebungstemperatur für den Betrieb beträgt ta = 40°C und darf auf keinen Fall überschritten werden. -
Seite 6: Rückgabe
Infinity Banana Wing Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 7: Beschreibung Des Produkts
Beschreibung des Produkts Funktionen Der Infinity Banana Wing ist ideal, um die Möglichkeiten der Infinity Chimp Konsolen flexibel zu erweitern. Er ist mit 20 zusätzlichen Playback-Reglern ausgestattet und bietet zwei Universen sowie 100 zusätzliche Fixtures. Die Chimp Konsole erkennt den Banana Wing und konfiguriert den zweiten externen Monitor neu, damit darauf die gespeicherten Playbacks angezeigt werden. -
Seite 8: Vorderseite

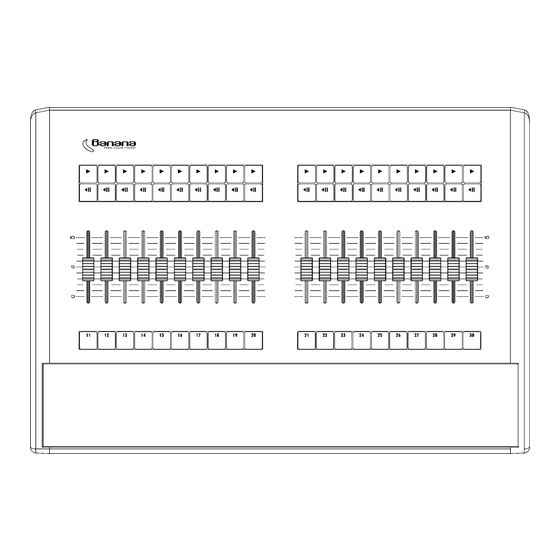

Infinity Banana Wing Vorderseite Abb. 02 01) Play-Tasten (11-30) Drücken Sie diese Tasten, um eine Cuelist zu starten bzw. um durch die einzelnen Cues einer bestimmten Cuelist zu scrollen. 02) Pause/Zurück-Tasten (11-30) Drücken Sie diese Tasten einmal, um die aktuell Cuelist anzuhalten. Wenn Sie diese Tasten erneut drücken, gehen Sie rückwärts durch die Cuelist. -
Seite 9: Rückseite
05) 100-240 V, IEC-Netzeingang 06) USB-B-Eingang Schließen Sie Ihre Chimp Konsole an diesen Eingang an. 07) USB-A-Ausgang Schließen Sie den Banana Wing über diesen Anschluss an einen Touchscreen an. 08) 5-poliger DMX-Ausgang (A) Ein zusätzliches DMX-Universum (Erweiterung der Chimp-Universen). 09) 5-poliger DMX-Ausgang (B) Ein zusätzliches DMX-Universum (Erweiterung der Chimp-Universen). -
Seite 10: Installation
Infinity Banana Wing Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Banana Wing. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 11: Chimp 300 / Chimp 300 W-Dmx
Infinity Banana Wing Chimp 300 / Chimp 300 W-DMX Verbinden Sie den Chimp 300 und den Banana Wing wie unten abgebildet. Abb. 05 Bestellnummer: 55020... -
Seite 12: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Banana Wing ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. -
Seite 13: Fehlersuche
01) Stromversorgung. Überprüfen Sie, ob das Gerät an eine geeignete Stromversorgung angeschlossen ist. 02) Eine Fixture reagiert nicht auf den Banana Wing: Überprüfen Sie die DMX-Adresse des Scheinwerfers und den Controller. Versichern Sie sich, dass sie übereinstimmen. Versichern Sie sich, dass alle Anschlüsse korrekt vorgenommen wurden. -
Seite 14: Technische Daten
Infinity Banana Wing Technische Daten Modell: Infinity Banana Wing Eingangsspannung: 100-240 V AC, 50/60 Hz Leistungsaufnahme: Abmessungen: 487 x 400 x 115 mm (LxBxH) Gewicht: 7,5 kg Bedienung und Programmierung: Ausgabepole: Pin 1 (Erde), Pin 2 (-), Pin 3 (+) -
Seite 15: Abmessungen
Infinity Banana Wing Abmessungen Bestellnummer: 55020... - Seite 16 ©2019 Infinity...
