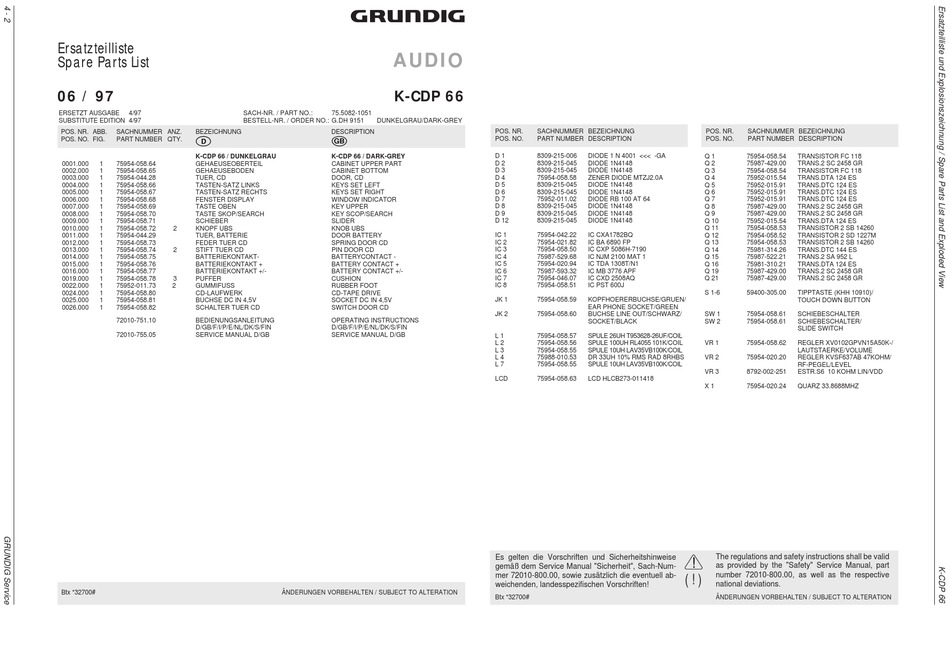

Ersatzteilliste
Spare Parts List
06 / 97
ERSETZT AUSGABE
4/97
SACH-NR. / PART NO.:
SUBSTITUTE EDITION 4/97
BESTELL-NR. / ORDER NO.: G.DH 9151
POS. NR. ABB.
SACHNUMMER ANZ.
BEZEICHNUNG
d
POS. NO. FIG.
PART NUMBER QTY.
K-CDP 66 / DUNKELGRAU
0001.000
1
75954-058.64
GEHAEUSEOBERTEIL
0002.000
1
75954-058.65
GEHAEUSEBODEN
0003.000
1
75954-044.28
TUER, CD
0004.000
1
75954-058.66
TASTEN-SATZ LINKS
0005.000
1
75954-058.67
TASTEN-SATZ RECHTS
0006.000
1
75954-058.68
FENSTER DISPLAY
0007.000
1
75954-058.69
TASTE OBEN
0008.000
1
75954-058.70
TASTE SKOP/SEARCH
0009.000
1
75954-058.71
SCHIEBER
0010.000
1
75954-058.72
2
KNOPF UBS
0011.000
1
75954-044.29
TUER, BATTERIE
0012.000
1
75954-058.73
FEDER TUER CD
0013.000
1
75954-058.74
2
STIFT TUER CD
0014.000
1
75954-058.75
BATTERIEKONTAKT-
0015.000
1
75954-058.76
BATTERIEKONTAKT +
0016.000
1
75954-058.77
BATTERIEKONTAKT +/-
0019.000
1
75954-058.78
3
PUFFER
0022.000
1
75952-011.73
2
GUMMIFUSS
0024.000
1
75954-058.80
CD-LAUFWERK
0025.000
1
75954-058.81
BUCHSE DC IN 4,5V
0026.000
1
75954-058.82
SCHALTER TUER CD
72010-751.10
BEDIENUNGSANLEITUNG
D/GB/F/I/P/E/NL/DK/S/FIN
72010-755.05
SERVICE MANUAL D/GB
Btx *32700#
AUDIO
K-CDP 66
75.5082-1051
DUNKELGRAU/DARK-GREY
DESCRIPTION
©
K-CDP 66 / DARK-GREY
CABINET UPPER PART
CABINET BOTTOM
DOOR, CD
KEYS SET LEFT
KEYS SET RIGHT
WINDOW INDICATOR
KEY UPPER
KEY SCOP/SEARCH
SLIDER
KNOB UBS
DOOR BATTERY
SPRING DOOR CD
PIN DOOR CD
BATTERYCONTACT -
BATTERY CONTACT +
BATTERY CONTACT +/-
CUSHION
RUBBER FOOT
CD-TAPE DRIVE
SOCKET DC IN 4,5V
SWITCH DOOR CD
OPERATING INSTRUCTIONS
D/GB/F/I/P/E/NL/DK/S/FIN
SERVICE MANUAL D/GB
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
POS. NR.
SACHNUMMER BEZEICHNUNG
POS. NO.
PART NUMBER DESCRIPTION
D 1
8309-215-006
DIODE 1 N 4001 <<< -GA
D 2
8309-215-045
DIODE 1N4148
D 3
8309-215-045
DIODE 1N4148
D 4
75954-058.58
ZENER DIODE MTZJ2.0A
D 5
8309-215-045
DIODE 1N4148
D 6
8309-215-045
DIODE 1N4148
D 7
75952-011.02
DIODE RB 100 AT 64
D 8
8309-215-045
DIODE 1N4148
D 9
8309-215-045
DIODE 1N4148
D 12
8309-215-045
DIODE 1N4148
IC 1
75954-042.22
IC CXA1782BQ
IC 2
75954-021.82
IC BA 6890 FP
IC 3
75954-058.50
IC CXP 5086H-7190
IC 4
75987-529.68
IC NJM 2100 MAT 1
IC 5
75954-020.94
IC TDA 1308T/N1
IC 6
75987-593.32
IC MB 3776 APF
IC 7
75954-046.07
IC CXD 2508AQ
IC 8
75954-058.51
IC PST 600J
JK 1
75954-058.59
KOPFHOERERBUCHSE/GRUEN/
EAR PHONE SOCKET/GREEN
JK 2
75954-058.60
BUCHSE LINE OUT/SCHWARZ/
SOCKET/BLACK
L 1
75954-058.57
SPULE 26UH T953628-26UF/COIL
L 2
75954-058.56
SPULE 100UH RL4055 101K/COIL
L 3
75954-058.55
SPULE 10UH LAV35VB100K/COIL
L 4
75988-010.53
DR 33UH 10% RMS RAD 8RHBS
L 7
75954-058.55
SPULE 10UH LAV35VB100K/COIL
LCD
75954-058.63
LCD HLCB273-011418
Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Sach-Num-
mer 72010-800.00, sowie zusätzlich die eventuell ab-
weichenden, landesspezifischen Vorschriften!
Btx *32700#
POS. NR.
SACHNUMMER BEZEICHNUNG
POS. NO.
PART NUMBER DESCRIPTION
Q 1
75954-058.54
TRANSISTOR FC 118
Q 2
75987-429.00
TRANS.2 SC 2458 GR
Q 3
75954-058.54
TRANSISTOR FC 118
Q 4
75952-015.54
TRANS.DTA 124 ES
Q 5
75952-015.91
TRANS.DTC 124 ES
Q 6
75952-015.91
TRANS.DTC 124 ES
Q 7
75952-015.91
TRANS.DTC 124 ES
Q 8
75987-429.00
TRANS.2 SC 2458 GR
Q 9
75987-429.00
TRANS.2 SC 2458 GR
Q 10
75952-015.54
TRANS.DTA 124 ES
Q 11
75954-058.53
TRANSISTOR 2 SB 14260
Q 12
75954-058.52
TRANSISTOR 2 SD 1227M
Q 13
75954-058.53
TRANSISTOR 2 SB 14260
Q 14
75981-314.26
TRANS.DTC 144 ES
Q 15
75987-522.21
TRANS.2 SA 952 L
Q 16
75981-310.21
TRANS.DTA 124 ES
Q 19
75987-429.00
TRANS.2 SC 2458 GR
Q 21
75987-429.00
TRANS.2 SC 2458 GR
S 1-6
59400-305.00
TIPPTASTE (KHH 10910)/
TOUCH DOWN BUTTON
SW 1
75954-058.61
SCHIEBESCHALTER
SW 2
75954-058.61
SCHIEBESCHALTER/
SLIDE SWITCH
VR 1
75954-058.62
REGLER XV0102GPVN15A50K-/
LAUTSTAERKE/VOLUME
VR 2
75954-020.20
REGLER KVSF637AB 47KOHM/
RF-PEGEL/LEVEL
VR 3
8792-002-251
ESTR.S6 10 KOHM LIN/VDD
X 1
75954-020.24
QUARZ 33.8688MHZ
The regulations and safety instructions shall be valid
!
as provided by the "Safety" Service Manual, part
number 72010-800.00, as well as the respective
( ! )
national deviations.
ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION
