A nschließend sortieren Sie die mitgelieferten Schrauben, den Stimmschlüssel und den RESORIM
2.
Halter (Abb. 4).
S etzen Sie die
6.
Kunststoffdämpfer mit der
gefalzten Seite zum Metall in
die Rimhalterungen ein
(Abbildungen 8/9).

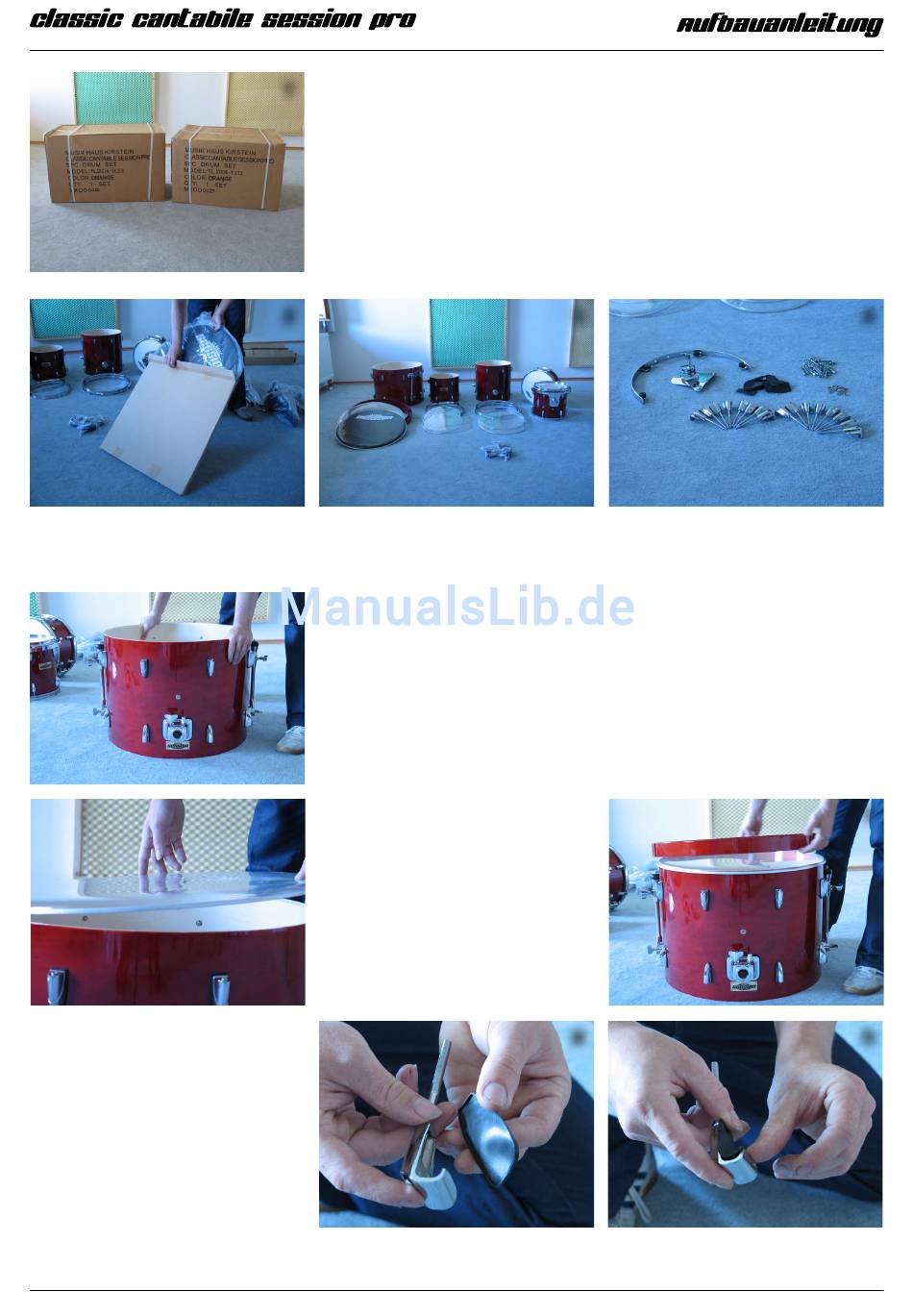

Vielen Dank, dass Sie sich für das Classic Cantabile Session Pro
Schlagzeug entschieden haben.
Wir wünschen Ihnen viel Spaß und Freude mit Ihrem
neuen Instrument!
Diese Anleitung in Farbe und weitere Infos erhalten Sie im Internet unter:
http://www.download.mh-k.com/session/pro
1.
Ö ffnen Sie den Karton und sortieren Sie Kessel, Rims und Felle
wie in Abbildung 3 zu sehen.
2
3.
S tellen Sie den größten Kessel wie in Abbildung 5 vor sich auf.
5
Bitte beachten Sie, dass in diesem Schritt der Classic Cantabile
Schriftzug NICHT auf dem Kopf stehen darf!
L egen Sie das transparente Schlagfell (mit Wölbung nach oben)
4.
auf den Kessel (Abb. 6).
L egen sie einen der
5.
6
beiden Spannringe wie in
Abbildung 7 zu sehen mit
der abgeflachten Seite nach
unten auf den Kesselrand.
Seite von 8
3
8
4
7
9
Werbung
Verwandte Anleitungen für Classic Cantabile Session Pro
Inhaltszusammenfassung für Classic Cantabile Session Pro
- Seite 1 Vielen Dank, dass Sie sich für das Classic Cantabile Session Pro Schlagzeug entschieden haben. Wir wünschen Ihnen viel Spaß und Freude mit Ihrem neuen Instrument! Diese Anleitung in Farbe und weitere Infos erhalten Sie im Internet unter: http://www.download.mh-k.com/session/pro Ö ffnen Sie den Karton und sortieren Sie Kessel, Rims und Felle wie in Abbildung 3 zu sehen. A nschließend sortieren Sie die mitgelieferten Schrauben, den Stimmschlüssel und den RESORIM Halter (Abb. 4). S tellen Sie den größten Kessel wie in Abbildung 5 vor sich auf. Bitte beachten Sie, dass in diesem Schritt der Classic Cantabile Schriftzug NICHT auf dem Kopf stehen darf! L egen Sie das transparente Schlagfell (mit Wölbung nach oben)
- Seite 2 B efestigen Sie den Spannring mit den Spannschrauben an den Böckchen der Basedrum. L egen Sie eine Hand ohne Druck in die Mitte des Fells und spannen Sie mit dem mitgelieferten Stimmschlüssel (Abb. 12) die Spannschrauben kreuzweise. Wiederholen Sie die Schritte in den Abbildungen 13-20 mit jeweils einer halben Stimmschlüsselumdrehung pro Schraube bis das Fell keine Falten mehr wirft (ungefähr 1-2 Umdrehungen pro Schraube - vergleiche Abb. 21). D rehen Sie nun die Basedrum um und legen Sie das schwarze Reso- Fell so auf, dass sich die Tomhalteraufnahme genau über dem Schriftzug befindet. V erfahren Sie zum Spannen des Fells wie in Punkt 5-8. Seite 2 von 8...
- Seite 3 D ie Füße der Basedrum werden einfach in Position geschwenkt (Abb. 24/27) und der Teleskopanteil so weit ausgefahren, bis die Fingerspitzen unter den Kesselrand passen (Abb. 27) Bitte beachten Sie, dass bei ausgeschraubtem Dorn (Abb. 25) der Boden beschädigt werden kann! Fixieren Sie deshalb den Gummistandfuss unbedingt mit der Kontermutter (Abb. 26). S tellen Sie die Basedrum an die Position, die das Schlagzeug später haben soll und legen Sie das kleinste TomTom vor sich auf den Boden, so dass der Classic Cantabile Schriftzug NICHT auf dem Kopf steht. Legen Sie das mit dem Classic Cantabile Schriftzug versehene Schlagfell auf den Kesselrand auf und richten die Schriftzüge des Kessels und des Fells zueinander aus (Abb. 29). Sie können sich beim Zusammenbau an dem vormontierten TomTom orientieren. M ontieren Sie die RESORIM Halterung wie in den Abbildungen 30-32 zu sehen.
- Seite 4 F ühren sie eine Beilagscheibe über die mitgelieferten Spannschrauben und befestigen Sie den Spannring sowie den RESORIM an den Spannböckchen der TomTom (Abb. 34/35). Die Beilagscheibe muss sich zwischen Schraubenkopf und Spannring befinden. L egen Sie nun genauso wie bei der Basedrum eine Hand ohne Druck auf das Fell (Abb. 36/37) und spannen das Fell so wie in Punkt 8 beschrieben. A nschließend drehen Sie den Kessel um und legen das nicht bedruckte Reso-Fell auf den Kesselrand (Abb. 39). N achdem Sie den Spannring aufgelegt und die mit Muttern versehenen Schrauben angebracht haben verfahren Sie erneut wie in Punkt 8. B ei der Standtom verfahren Sie ebenso (Abb. 40), hier gibt es lediglich keine RESORIM- Halterung. Die mitgelieferten Standfüße befestigen Sie nach dem Spannen des unteren Fells wie in Abbildung 41. N un montieren Sie die Tomhalterungen (Abb. 42/43) mit dem Splashbeckenhalter (Abb. 44) an der Basedrum und hängen die TomToms ein. Das kleinere TomTom sollte sich vom Spieler aus gesehen links befinden. Das durchsichtige Schlagfell der Basedrum zeigt hierbei zum Spieler, die Schnellverschlüsse der Tomhalter zeigen nach außen.
- Seite 5 N achdem Sie die Fußmaschine montiert haben, befestigen sie diese an der Seite des durchsichtigen Schlagfells an der Basedrum. Bitte beachten Sie, dass der Schläger ungefähr in der Fellmitte auftreffen sollte (Abb. 54). M ontieren Sie den Snaredrumständer (Abb. 53), setzen die Snaredrum auf und regulieren den Sitz mit der Regulierschraube (Abb. 58) S tellen Sie die Snaredrum wie in Abbildung 57a zu sehen vor das Set. Beachten Sie, dass sich der Snareteppich an der Unterseite und seine Abhebung (Abb. 57b) links vom Spieler befinden sollte. Seite 5 von 8...
- Seite 6 D er HiHat-Ständer (Abb. 59) wird montiert indem Sie das Fußteil aufstellen, die Pedalverankerung zusammendrücken (Abb. 60) und am Fuss einhängen (Abb. 61), das Distanzrohr einfügen (Abb. 62) und die Zugstange von oben einschrauben. Hierbei ist es nicht ganz einfach das Gegengewinde zu finden - siehe Abbildungen 63/64. D ie beiden Beckenständer (Abb. 66/67) montieren Sie indem Sie den jeweiligen Standfuß aufklappen und die Teleskopstücke einsetzen. Einer der Beckenständer (Abb. 67) hat einen Galgenausleger, welchen Sie durch öffnen der beiden Schrauben in Abbildung 69 herausziehen und in Position bringen können (Abb. 70/71). B itte beachten Sie, dass der Ständer ohne Galgen üblicherweise als Ride-Ständer rechts vom Set und der mit Galgen als Crash-Ständer links vom Set benutzt wird. Seite 6 von 8...
- Seite 7 Z um Einrichten des Sets positionieren Sie Snare und Standtom ungefähr gleich weit vom Fußpedal entfernt. Achten Sie darauf, dass die Hängetoms so nah wie möglich beieinander stehen sollten (Abb. 72). Die Hängetoms sind relativ stark zum Spieler hin geneigt (Abb. 73/74), sollten aber auch beim Spielen keinesfalls die Base berühren D ie Snaredrum bildet ungefähr die Mitte der auf den Pedalen ruhenden Füße (Abb. 75). D ie Toms sind am besten zu justieren wenn sie mit einer Hand gehalten und bei Möglichkeit mit dem Oberschenkel stabilisiert werden während die andere Hand den Schnellverschluss bedient (Abb. 76). D ie Vorspannung der HiHat-Spannfeder lässt sich wie in Abbildung 77 zu sehen justieren. E in Nachklingen der Snaredrum kann durch feststellen der Snaredruminnendämpfers verhindert werden (Abb. 78). I st einmal die richtige Positionierung gefunden arretieren sie die Memolocks (Abb. 79/80). B ei Linkshändern erfolgt der Aufbau genau spiegelverkehrt. Da das Stimmen und Einrichten eines Schlagzeug- sets eine individuelle Angelegenheit ist und dazu viel Übung und Erfahrung nötig sind, kann diese Anleitung lediglich ein grober Leitfaden sein. Viel Spaß beim Spielen! Seite 7 von 8...
- Seite 8 Falls Sie die optional erhältlichen Becken geordert haben: N ehmen Sie die beiden gleich großen HiHat-Becken zur Hand (Abb. 82) und legen eines davon mit der Wölbung nach unten lose auf den HiHat-Ständer (Abb. 83). Ö ffnen Sie nun die HiHat- Halterung und befestigen das zweite Hat-Becken zwischen den beiden Filzringen (Abbildungen 84-86). S etzen Sie die Halterung wie in Abbildungen 87 und 88 auf die Zugstange. N un befestigen Sie das größte Becken, das Ridebecken, an dem Ständer ohne Galgen, indem Sie die Flügelschraube öffnen und das Becken zwischen die zwei Filzringe legen (Abb. 89/90). Setzen Sie nun die Flügelschraube wieder auf. Bitte beachten Sie, dass die Becken nur leicht befestigt werden dürfen.
