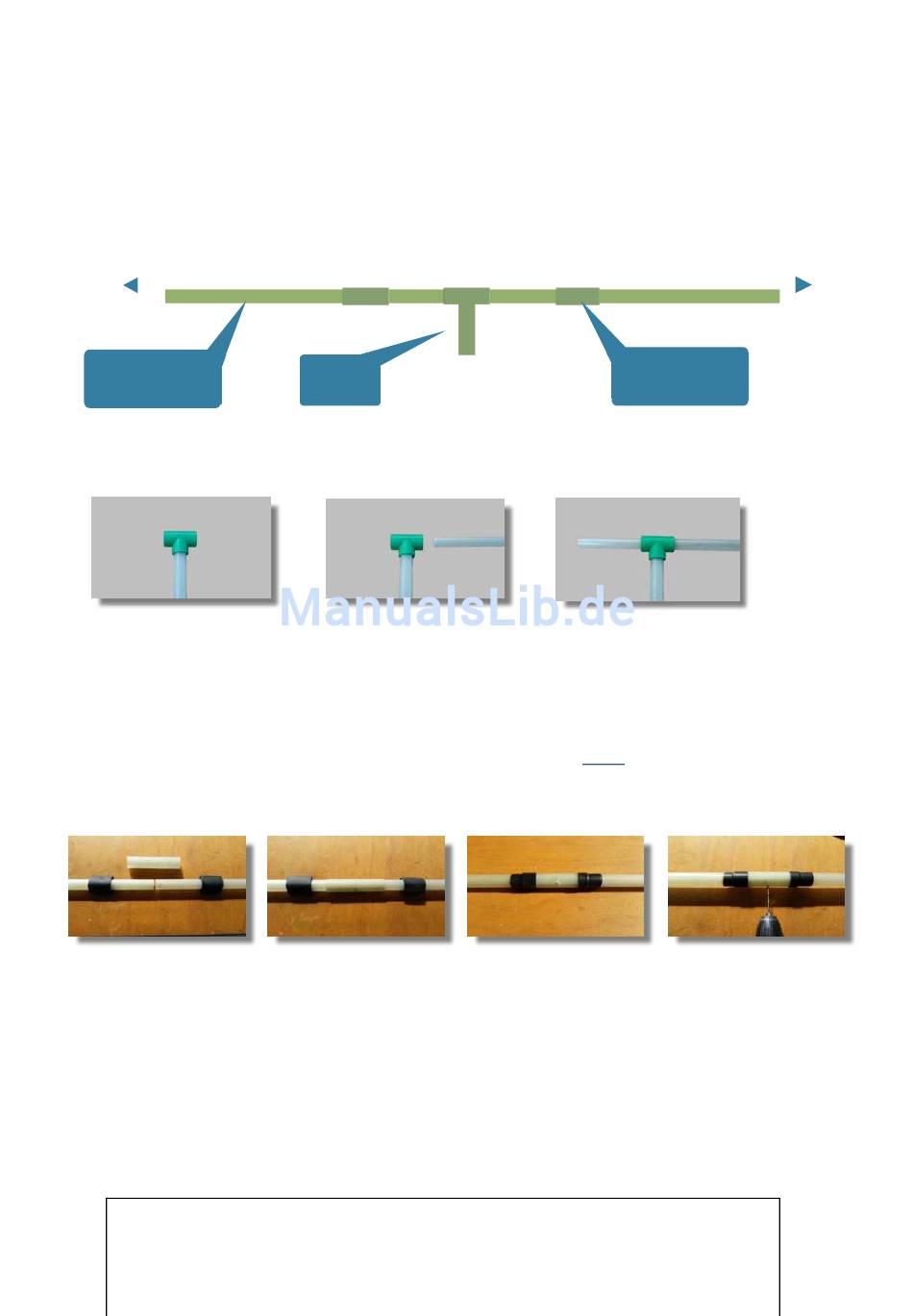

Die Arbeitsschritte der Bogenübergänge sind identisch mit denen der „2 Elementen-Version"'. Der
Unterschied liegt in der Länge des längeren Seitenteils, das aus drei Segmenten gebildet wird und
zusätzlich eine T-Mittelstütze besitzt (Fig.4).
Bogen
Glasfaserrohr
3 x 1400 mm.
Vor dem Verbinden der drei Elemente mit Mantelhülsen müssen Sie die "T"-Stütze einsetzen.
Schieben Sie in das T das Rohr-Element, das in der Mitte platziert wird. Ohne zu fixieren wird es auf
das mittlere Element der Antenne am Ende der Montage ausgerichtet.
Verbinden Sie die 1400mm Rohre, indem Sie die 10 cm langen Mantelhülsen genau mittig in Bezug
auf die Stoßstelle platzieren (Abb. 4-5). Schieben Sie die Schrumpfschlauchhülsen darüber und
erwärmen Sie sie auf die richtige Temperatur (Abb. 6).
Bohren Sie ein kleines 2-3 mm Loch auf der gleichen Achse in der Mitte in beiden Knotenpunkten
(Abb.7)
HINWEIS: Es ist wichtig zu prüfen, ob die Löcher nach unten zeigen, bevor die Schrumpfschläuche,
die das ganze Seitenelement an den Bögen halten, erwärmt werden.
Fig.4
WiMo Antennen und Elektronik GmbH
Am Gäxwald 14, D-76863 Herxheim Tel. (07276) 96680 FAX 9668-11
http://www.wimo.com
UB 50 Yagi
T
Fig.5
e-mail: info@wimo.com
Mantelhülse
2 x 100 mm.
Fig.6
Bogen
Fig.4
Fig.7
