UB20-MX /
UB40-MX
Die Modelle UB20 und UB40 unterscheiden sich von UB50 MX durch die Größe der Elemente und des
Auslegers und weil 2 Elemente auf der unteren Frequenz arbeiten.
Hinsichtlich der Montageanleitungen der Kurven und Seitenelemente sind sie absolut identisch mit
der in dieser Anleitung beschriebenen UB50.
Bei diesen beiden Modellen werden die PVC-Führungsrohre auf beiden Seiten der Zusatzantenne
montiert.

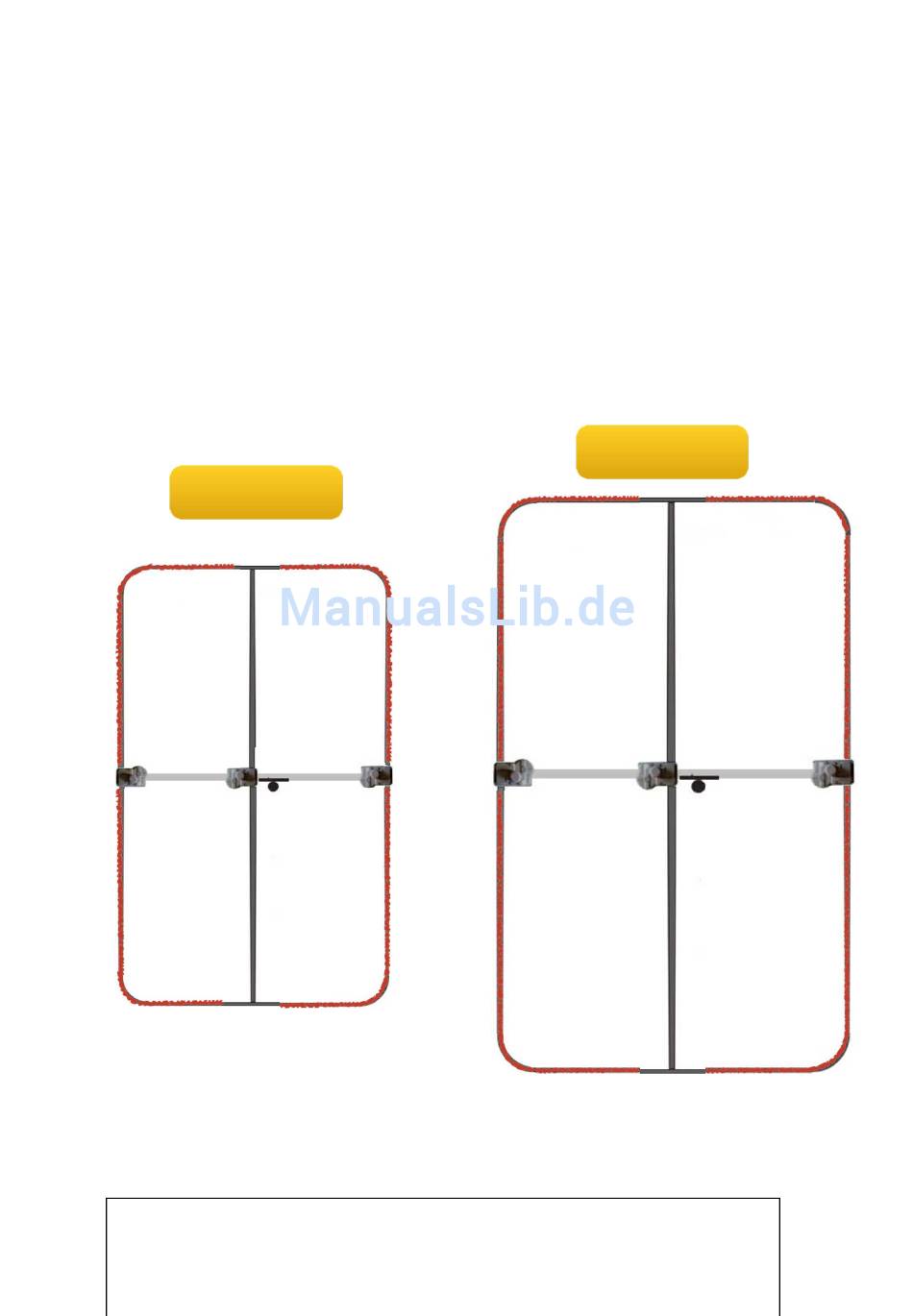

Die Abbildungen zeigen den Kupferbandweg, der es den beiden Antennen ermöglicht, als 2-
Elemente-Moxon-Konfiguration auf der niedrigsten Frequenz, auf der das Modell arbeitet, zu
agieren.
UB40-MX
UB20-MX
Strahler2
Direktor
Strahler1
Direktor
Strahler1
2 Elemente Moxon bei Arbeiten auf 20 m
2 Elemente Moxon bei Arbeiten auf 40 m
