Compass Rollo Cover Installationsanleitung Seite 85

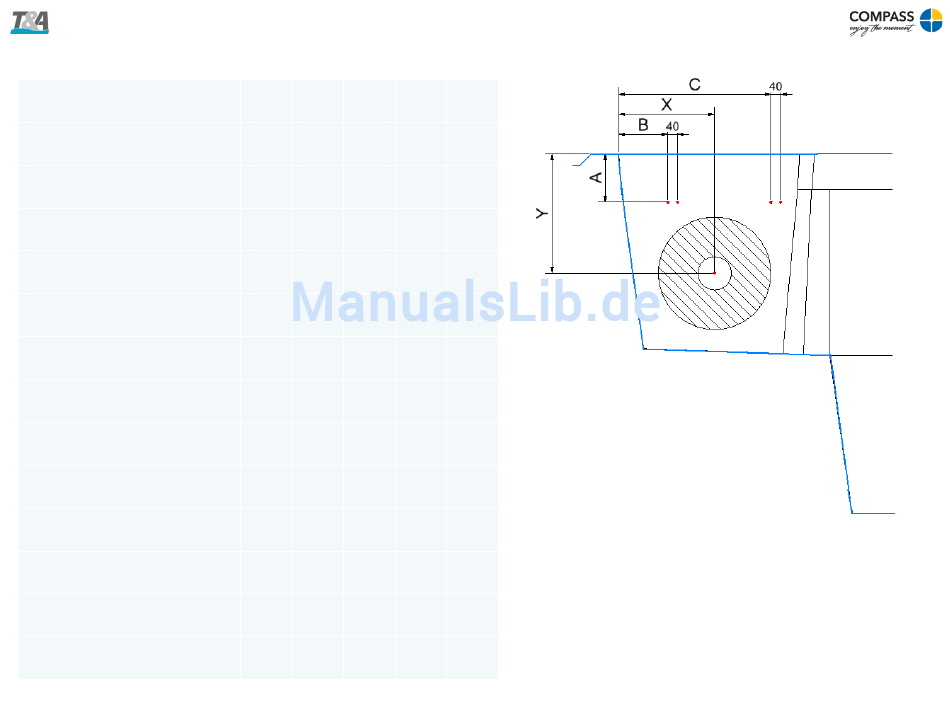

VI.1 Einbaumassen Beach Line mit Steinabdeckung und RINNE
Pool
XLBR88
XLT110/110FB
XLFL
XXLT 133
XLT72
ElegantMax80 (FUN80)
ElegantMax83 (FUN83)
ElegantMax100 (FUN100)
AQUA NOVA 53
AQUA NOVA 77
CLASSIC
XLLOUNGER95
BABYPOOL
X Y A B
400 500 225 205
380 520 225 205
420 520 225 205
430 520 225 205
400 550 225 205
380 520 225 205
380 520 225 205
380 520 225 205
380 580 225 205
380 580 225 205
380 580 225 205
395 520 225 205
350 550 205 205
C
635
600
805
805
600
600
- Abmessungen in mm
600
- „Maß A" bei:
600
- Stein mit Wandstärke 30mm
- Oberkannte Stein ist bündig mit der
600
Sicherheitskannte
- Sturzbalken 80x60x4mm (HxBxW)
600
600
635
ACHTUNG : MIT RINNE !!!
535
