Compass Rollo Cover Installationsanleitung Seite 113

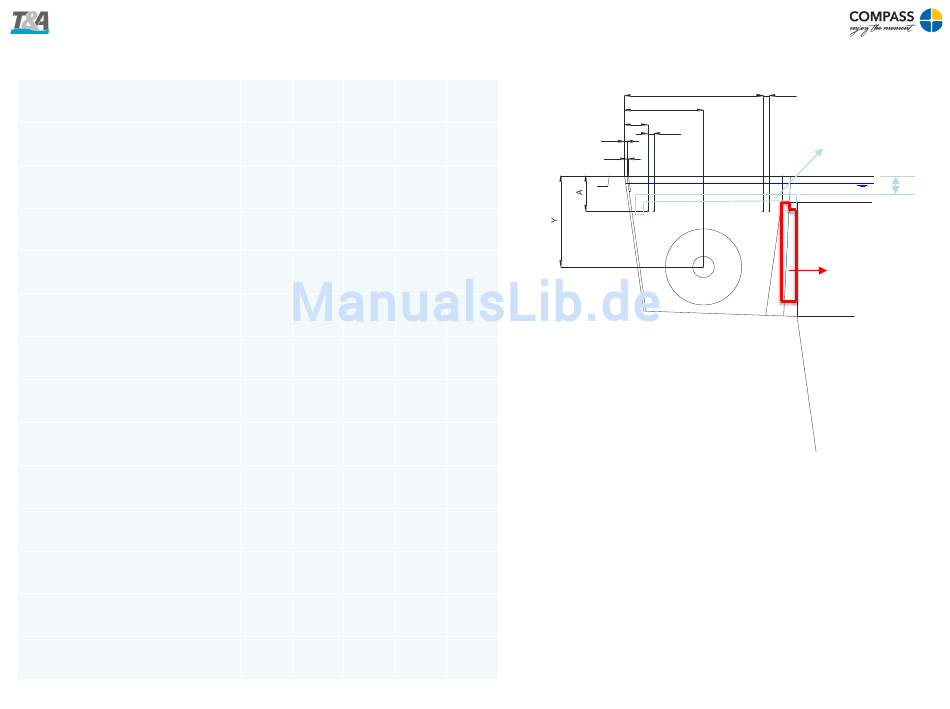

VII.1 Einbaumassen Beach Line : Schachtabdeckung in Beckenfarbe mit SKIMMER
Pool
XLBR88
XLT110/110FB
XLFL
XXLT 133
XLT72
ElegantMax80 (FUN80)
ElegantMax83 (FUN83)
ElegantMax100 (FUN100)
AQUA NOVA 53
AQUA NOVA 77
CLASSIC
XLLOUNGER95
BABYPOOL
X Y A B
375 500 H+74 145+E 635
380 520 H+74 145+E 600
420 520 H+74 145+E 805
430 520 H+74 145+E 805
400 550 H+74 145+E 600
380 520 H+74 145+E 600
380 520 H+74 145+E 600
380 520 H+74 145+E 600
380 580 H+74 145+E 600
380 580 H+74 145+E 600
380 580 H+74 145+E 600
395 520 H+74 145+E 635
350 550 H+74 145+E 535
C
R
E
- Nur in Kombination mit Skimmer. Rinne
nicht möglich
- Abmessungen in mm
- E = Breite der Skimmerblende
(MAX.10mm)
- „Maß A" bei:
C 40
X
B
40
- Stein mit Wandstärke 30mm
- Oberkannte Stein ist bündig mit der
Sicherheitskannte
- Sturzbalken 80x60x4mm (HxBxW)
SCHACHTABDECKUNG
H
TRENNWAND
