Compass Rollo Cover Installationsanleitung Seite 146

IX.6 : Funkfernbedienung

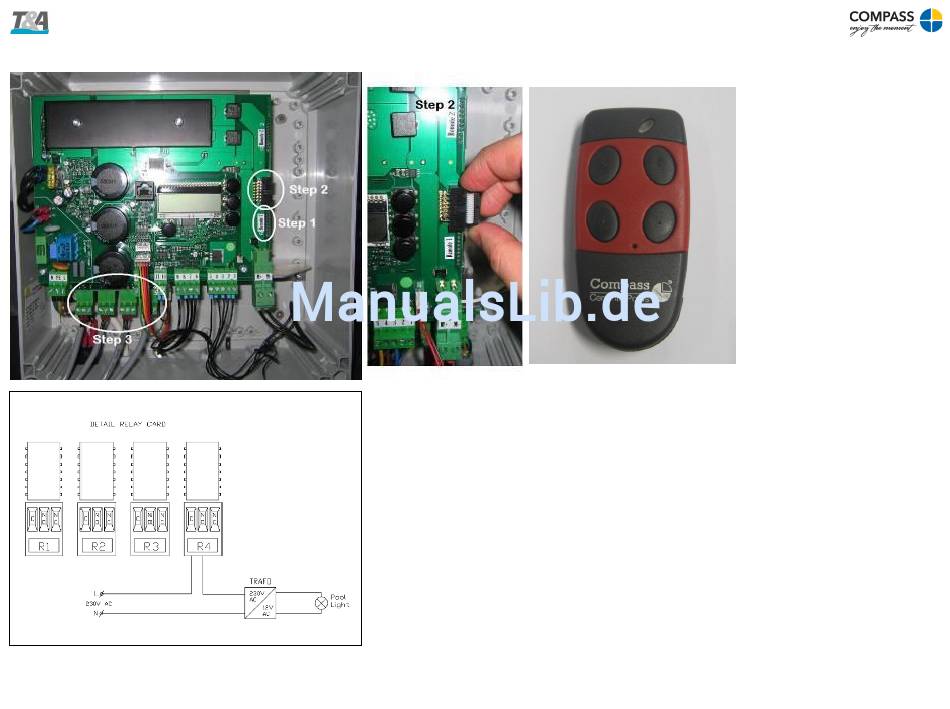

Anschluβschema für die Beleuchtung
Step 1: Einstöpseln des Empfängers auf "Remote 1"
Step 2: Machen Sie die zusätzliche Verbindung zwischen
Empfänger und J8 mit dem kurzen Datakabel
Step 3: Montieren Sie die Relaiskarte mit Kunststoffdübeln
und verbinden Sie die Karte mit "Relay 1" auf der Steuerung
(Step 4): Schalten Sie die Schwimmbadbeleuchtung mit
Relais 4. ACHTUNG: Maximum 16A pro Relais !
Step 5: Testen Sie die Fernbedienung mit dem Sender . Mit
Kanal A kann die Abdeckung bedient werden. Mit Kanal B
können Sie die Poolbeleuchtung schalten
Step 5
A
D
C
B
