Compass Rollo Cover Installationsanleitung Seite 28

II.3 Installationssequenz

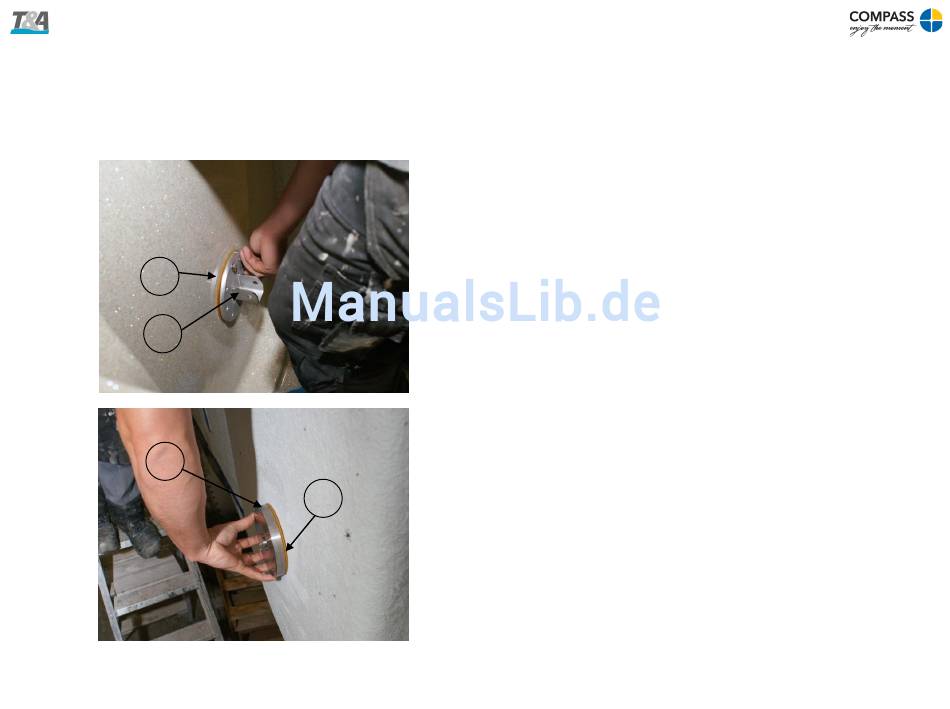

Montage der Aufrollvorrichtung: nicht Motorseite
5
4
16
• Installieren Sie die Dichtung
• Befestigen Sie den
GLEICHZEITIG
• Installieren Sie die Dichtung
5
• Schrauben Sie die Bolzen M8
(5) zwischen den Flansch (4)
und Beckenwand
Gegenlagerflansch (4) an der
Innenseite des Beckens mit
Bolzen M8 (4x)
(5) zwischen den
Gegenflansch (16) und
Beckenwand
in den Gegenflansch fest (16)
