Compass Rollo Cover Installationsanleitung Seite 16

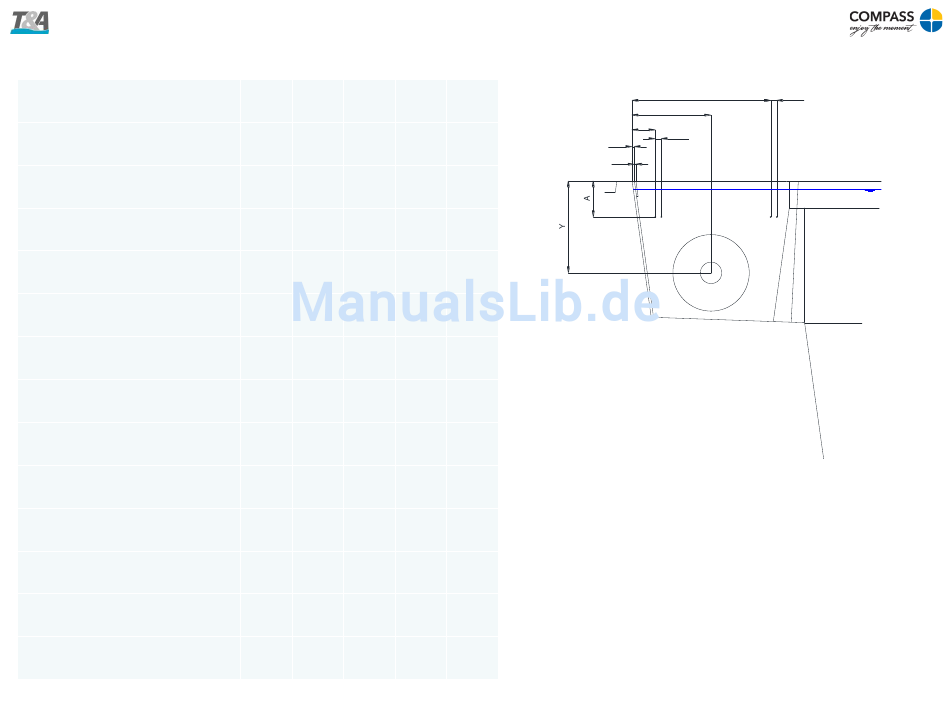

II.2 Einbaumassen Beach Line mit Steinabdeckung und SKIMMER
Pool
XLBR88
XLT110/110FB
XLFL
XXLT 133
XLT72
ElegantMax80 (FUN80)
ElegantMax83 (FUN83)
ElegantMax100 (FUN100)
AQUA NOVA 53
AQUA NOVA 77
CLASSIC
XLLOUNGER95
BABYPOOL
X Y A B
375 500 225 110+E 635
380 520 225 110+E 600
420 520 225 110+E 805
430 520 225 110+E 805
400 550 225 110+E 600
380 520 225 110+E 600
380 520 225 110+E 600
380 520 225 110+E 600
380 580 225 110+E 600
380 580 225 110+E 600
380 580 225 110+E 600
395 520 225 110+E 635
350 550 205 110+E 535
C
R
E
- Abmessungen in mm
- E = Breite der Skimmerblende
(MAX.10mm)
- „Maß A" bei:
-
-
-
C 40
X
B
40
Stein mit Wandstärke 30mm
Oberkannte Stein ist bündig mit der
Sicherheitskannte
Sturzbalken 80x60x4mm (HxBxW)
