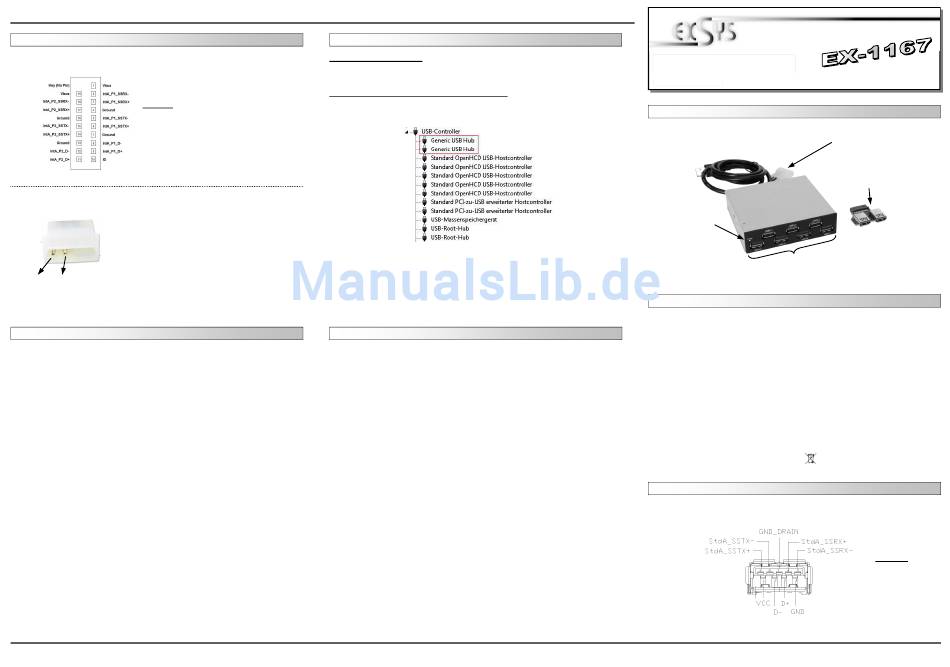

ANSCHLÜSSE
J1:
Achtung!
Stecker niemals umgekehrt oder mit Gewalt
einstecken und Stecker nie bei eingeschaltetem
PC ein oder ausstecken!
JP4:
Um die EX-1167 zu betreiben, muss die Karte mit dem
Stromanschluss vom PC-Netzteil verbunden werden!
Bitte auf die richtige Polarität achten!
Achtung! Stecker nie bei eingeschaltetem PC ein oder
ausstecken!
1 +12V 2 GND
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede
zwischen PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-
1167 geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres
Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und
ziehen Sie bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und
entfernen Sie vorsichtig das Gehäuse.
3.
Suchen Sie jetzt einen freien 3.5" Front-Bay Schacht und bauen Sie die EX-1167
vorsichtig in den ausgewählten 3.5" Front-Bay Schacht ein. Beachten Sie, das die EX-
1167 korrekt eingebaut und befestigt ist.
4.
Installieren Sie nun die mitgelieferte USB 3.0 Adapter Karte (J1) an einen internen
USB 3.0 Anschluss Ihres Mainboards.
5.
Schließen Sie nun das USB 3.0 Kabel der EX-1167 an die USB 3.0 Adapter Karte (J1)
an.
6.
Installieren Sie nun die externe Stromversorgung über den 2 pol Molex Stecker.
(siehe Abbildung Anschlüsse JP4)
7.
Jetzt das Computergehäuse mit den Schrauben wieder schließen.
2
Deutsch
Deutsch
Deutsch
EX
EX-
EX
-
-
1167
1167
1167
TREIBER INSTALLATION
Alle Betriebssysteme
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den
EX-1167 automatisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER:
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller" folgende
Einträge sehen:
Sind diese oder ähnliche Einträge vorhanden, ist der Hub richtig installiert.
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht
faserndes Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich
der Anschlüsse bitte darauf Achten, dass keine Fasern des Tuchs in der Buchse hinter-
lassen werden. Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder
nasses Tuch!
Deutsch
Deutsch
Deutsch
LAYOUT
DESCRIPTION & TECNICAL INFORMATION
The EX-1167 is a internal high-speed USB 3.0 hub for 7 devices. The EX-1167 will be
installed in to a 3.5-inch front bay from your computer system. It's possible now to
connect up to seven external USB 1.1, 2.0 or 3.0 peripherals devices to one USB 1.1,
2.0 or 3.0 port from the Desktop Computer. It supports all USB connections from 1.1 to
3.0. It uses data transfer rates up to 5Gbit/s. The EX-1167 design fully utilize the VIA
chipset, which represents the latest in high speed USB interface technology. It provides
a secure and very high data transfer on each single port. It is not possible to change the
address or IRQ settings manually, they will be obtained automatically by the system
(BIOS) and operating system. The EX-1167 need extra power from the PC power sup-
ply to ensure the full power of 900mA on the external and internal port.
Compatibility:
Operating system:
Connectors:
Extent of delivery: EX-1167, Manual, Adapter Card, Screws
Certificates:
CONNECTORS
USB 3.0 A-Port:
3
User Manual
User Manual
Vers. 1.0 / 22.01.13
Power LED
USB 1-7:
7 x External USB 3.0 A-Port for Devices
USB 1.1, 2.0 & 3.0
All OS
7x USB 3.0 A-Port Downstream, 1x USB 3.0 A-Port Upstream,
1x 2 pol Molex
CE / FCC / RoHS / WEEE
CE CE
CE
DE97424562 / WHQL
4
JP4:
Power plug from the
PC Power Supply
J1:
USB 3.0 Header to
2 x USB 3.0 A-Port
Attention!
Never plug in with
force or in wrong
direction.
