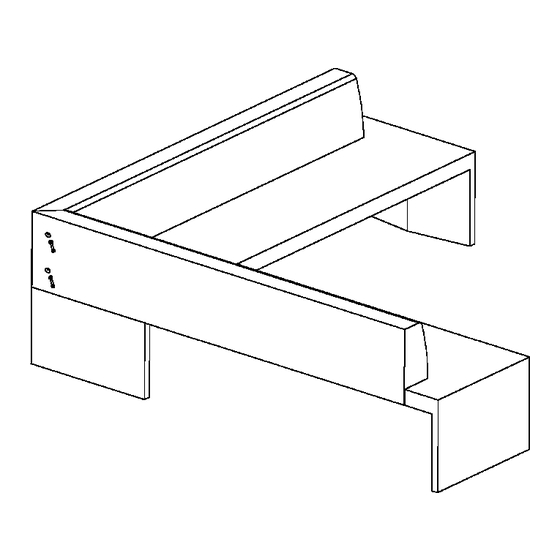

Montageanleitung Together 290.
Assembly instruction Together 290.

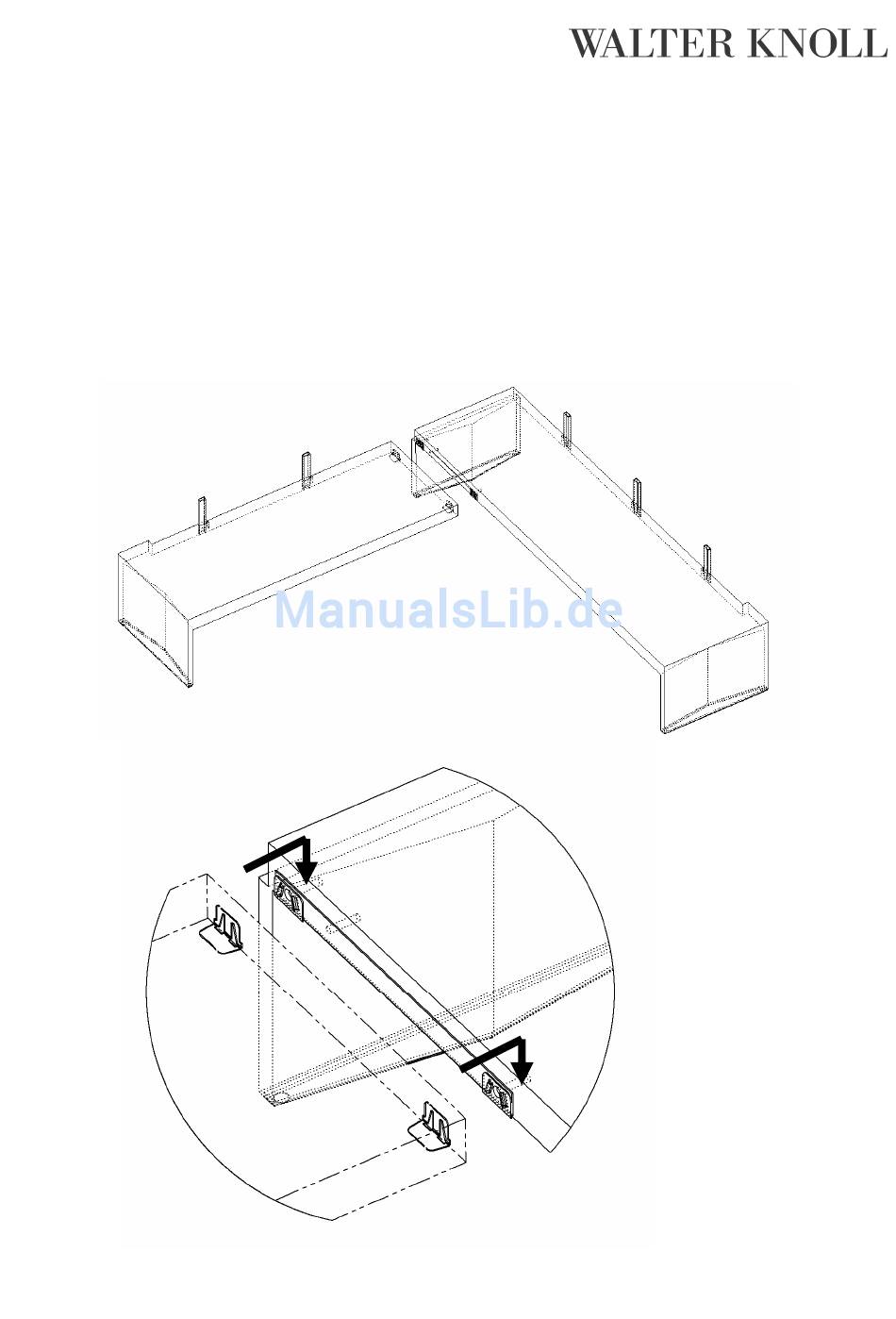

1. Hängen Sie den Anbausitzrahmen von oben in die vormontierten
Einhängebeschläge der freistehenden Bank ein.
Push the L extension seat frame from above into pre assembled sockets
of free standing bench.
Seite/page 1 of 4
Werbung
Verwandte Anleitungen für Walter Knoll Together 290
Inhaltszusammenfassung für Walter Knoll Together 290
- Seite 1 Montageanleitung Together 290. Assembly instruction Together 290. 1. Hängen Sie den Anbausitzrahmen von oben in die vormontierten Einhängebeschläge der freistehenden Bank ein. Push the L extension seat frame from above into pre assembled sockets of free standing bench. Seite/page 1 of 4...
- Seite 2 2. Stecken Sie beide Rücken von oben in die entsprechenden Aufnahmen der Rückenbeschläge bis zum Anschlag ein. Die Gehrung muss bündig sein, der Bezug an der Gehrung wird ca. 10 cm je Seite zurückgeschlagen. Die Rücken können längs zu der jeweiligen Bank um ca. 5 mm verschoben bzw.
- Seite 3 3. Die Rücken werden an der Gehrung bündig zusammengefügt. Verschrauben Sie die Rücken mit Hilfe des beiliegenden Inbusschlüssel sowie den Schrauben M8 x 100 mm und den Unterlegscheiben. The backs must be fitted flush at the bevel. Screw on the back with the Allen key provided and M 8 x 100 mm screws.
- Seite 4 5. Befestigen Sie die losen, mit dem Rücken verbundenen Eckwangenbezüge mit Hilfe der angenähten Klettverschlüssen an der Eckwange. Secure the loose corner side covers on the rear foot that are joined to the back to the corner side with the sewn-on Velcro fasteners. 6.
