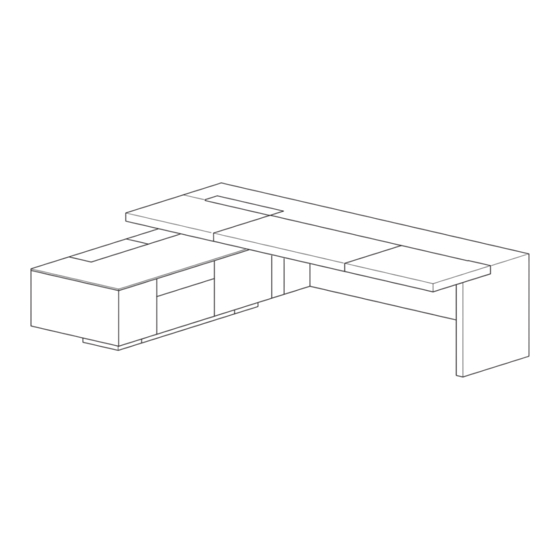

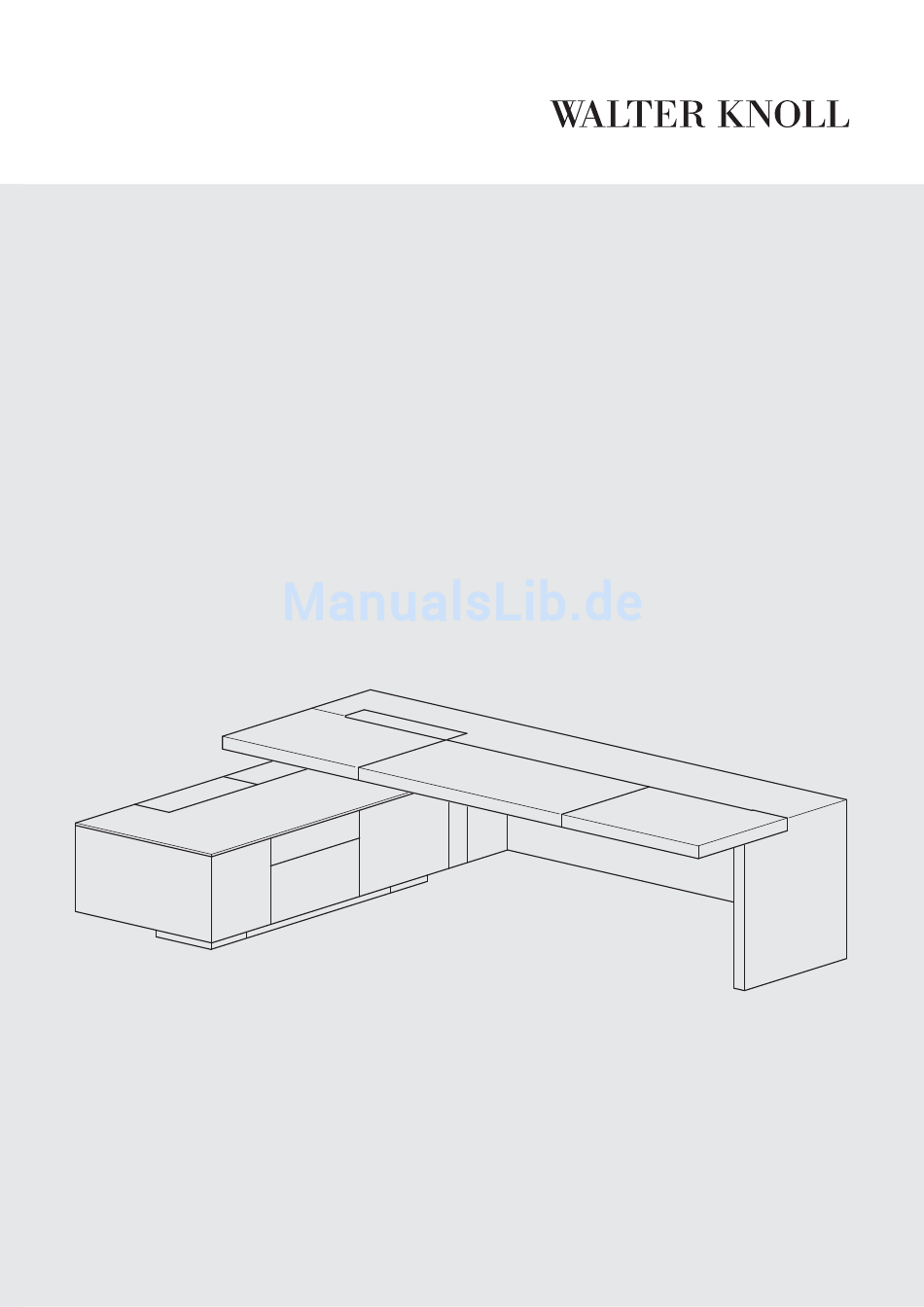

- Seite 1 C E O O . D E S I G N : E O O S . Montageanleitung Schreibtisch 9000 Assembly Instructions for desk 9000...
-
Seite 3: Inhaltsverzeichnis
About these assembly instructions ..................16 Safety information ........................ 17 Preparation ........................3 I 1 1 Assembly of desk 9000 ..................... 18 1.1 Fitting the side supports to the desktop ............... 18 1.2 Fitting the equipment cabinet to the desktop ............... 22 1.3 Inserting the connection tray .................. -
Seite 4: Grundsätzliches Zur Montageanleitung
Grundsätzliches zur Montageanleitung Alle notwendigen Arbeiten dürfen nur von fachkundigen Personen mit den entsprechenden Kenntnissen ausgeführt werden. In dieser Montageanleitung werden folgende Symbole zur Kennzeichnung von Hinweisen verwendet: Warnhinweis! Ein Warnhinweis macht Sie auf mögliche Gefahren aufmerksam. Dieser Hinweis macht Sie auf mögliche Gefahren für das Produkt oder andere bei der Montage benötigten Geräte aufmerksam. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Warnung! Knicken oder quetschen Sie bei Arbeiten an der Elektrik/Elektronik elektrische Leitungen nicht. Es besteht Verletzungsgefahr durch elektrischen Strom. Heben oder transportieren Sie schwere bzw. sperrige Gegenstände mit mehreren Personen bzw. geeigneten Hilfsmitteln. Lesen Sie die komplette Montageanleitung vor Montagebeginn sorgfältig durch und beachten Sie die Sicherheitshinweise und die Abfolge der einzelnen Arbeitsschritte. -
Seite 6: Vorbereitung
Handle and store parts with care after removal from the original packaging. Legende Einzelteile Schreibtisch 9000 Key to individual parts of desk 9000 1 Schreibtischplatte 1 Desktop 2 Slide-in leather worktop (fitted) 2 Lederschiebeplatte (montiert) 3 Fußwange... - Seite 7 Vorbereitung I Preparation Dem Lieferumfang sind folgende Werkzeuge und Befestigungsmaterialien beigefügt: The scope of delivery includes the following tools and fastening materials: Code Bennennung Name SW 4 Inbusschlüssel SW 4 Allen key width A/F 4 SW 5 Inbusschlüssel SW 5 Allen key width A/F 5 SW 6 Inbusschlüssel SW 6...
-
Seite 8: Montage Schreibtisch 9000
Montage Schreibtisch 9000 Montage Schreibtisch 9000 1.1 Montage der Fußwangen an der Schreibtischplatte Führen Sie die Montage mit mindestens zwei Monteuren durch, um gesundheitliche Schäden bzw. Beschädigungen an den Bauteilen zu vermeiden. Schützen Sie die Bauteile vor Verschmutzung und Beschädigung. - Seite 9 Montage Schreibtisch 9000 4. Führen Sie die in die Fußwange (3) eingedrehten, vorderen Verbindungsschrauben in die Ausschnitte des Rahmens der Schreibtischplatte (1) ein. 5. Stellen Sie den vormontierten Wangen- schreibtisch aufrecht hin. 6. Schieben Sie die Gehrungen der Fußwangen (3)
- Seite 10 Montage Schreibtisch 9000 7. Ziehen Sie die Verbindungsbeschläge auf der Unterseite der Schreibtischplatte (1) an. Inbusschlüssel SW 5 8. Ziehen Sie die hinteren Verbindungsschrauben an der Fußwange (3) an. Maulschlüssel SW 10 Nicht im Lieferumfang enthalten!
- Seite 11 Montage Schreibtisch 9000 9. Schrauben Sie den Winkel (10) mit 4 Befestigungsschrauben (BS 1) an der Schreibtischplatte (1) an. Inbusschlüssel SW 5 BS 1 Befestigungsschraube M8x25...
-
Seite 12: Montage Technikcontainer An Der Schreibtischplatte
Montage Schreibtisch 9000 1.2 Montage Technikcontainer an der Schreibtischplatte 1. Richten Sie die Schreibtischplatte (1) auf dem Technikcontainer (4) aus und setzen Sie die Schreibtischplatte (1) ein. 2. Verschrauben Sie den Bügel (15) des Schreibtischrahmens seitlich mit dem Technikcontainer (4). - Seite 13 Montage Schreibtisch 9000 5. Verschrauben Sie die Schreibtischplatte (1) vorn mit 2 Befestigungsschrauben (BS 4) mit dem Technikcontainer (4). Inbusschlüssel SW 4 BS 4 Befestigungsschraube M6x12 6. Verschrauben Sie unterhalb der Schreibtisch- platte (1) den Technikcontainer (4) mit 2 Befestigungsschrauben (BS 5) an der Schreibtischplatte (1).
-
Seite 14: Einsetzen Des Elektroeinsatzes
Montage Schreibtisch 9000 1.3 Einsetzen des Elektroeinsatzes 1. Öffnen Sie die Touchklappe (12) durch leichten Druck auf die Klappenfläche. 2. Setzen Sie den Elektroeinsatz (5) von oben in den Ausschnitt ein. 3. Verschrauben Sie den Elektroeinsatz (5) mit einer Befestigungsschraube (BS 6) im Rahmen der Schreibtischplatte (1). -
Seite 15: Einsetzen Der Losen Lederschiebeplatte
Montage Schreibtisch 9000 1.4 Einsetzen der losen Lederschiebeplatte 1. Setzen Sie die Lederschiebeplatte (6) auf den Rahmen der Schreibtischplatte (1). 2. Heben Sie die Lederschiebeplatte (6) am äußeren Ende an und schieben Sie diese bis an die mittlere Lederplatte (13). -
Seite 16: Schreibtisch Elektrisch Anschließen Und Technikcontainer Öffnen
Montage Schreibtisch 9000 1.5 Schreibtisch elektrisch anschließen und Technikcontainer öffnen Warnung! Knicken oder quetschen Sie bei Arbeiten an der Elektrik/Elektronik elektrische Leitungen nicht. Es besteht Verletzungsgefahr durch elektrischen Strom. 1. Öffnen Sie die Sockelblende (16) durch leichten Druck auf die Fläche. -
Seite 17: Schreibtisch Nivellieren
Montage Schreibtisch 9000 1.6 Schreibtisch nivellieren 1. Ziehen Sie den Schubkasten (17) bis zum Anschlag heraus und heben Sie diesen nach oben heraus. 2. Nivellieren Sie den Technikcontainer (4) durch Drehen an der Höhenverstellschraube im Innern des Sockels. 3. Setzen Sie den Schubkasten (17) nach der Nivellierung ein und schließen Sie die... -
Seite 18: Dialock System
Dialock System Dialock System Durch den elektrischen Anschluss des Technikcontainers (4) an das Stromnetz ist die Zentralverriegelung der Schubkästen aktiv und kann mit der mitgelieferten Key-Card geöffnet und verschlossen werden. 2.1 Schließrechte für Benutzerkarte zuweisen 1. Halten Sie die grüne Programmierkarte vor den Sender. Es ertönt ein langes, akustisches Signal. 2. -
Seite 19: Schließrechte Für Benutzerkarte Entziehen
Dialock System 2.2 Schließrechte für Benutzerkarte entziehen 1. Halten Sie die rote Löschkarte vor den Sender. Es ertönt ein langes, akustisches Signal. 2. Halten Sie die zu löschende Benutzerkarte vor den Sender. 3. Das Schließrecht ist entzogen. Es ertönt ein langes, akustisches Signal. 2.3 Schließrechte für alle Benutzerkarten entziehen Wenn eine Benutzerkarte verloren wurde und nicht mehr schließberechtigt sein soll, müssen alle Benutzerkarten am Sender gelöscht werden. -
Seite 20: About These Assembly Instructions
About these assembly instructions All work may only be performed by appropriately skilled people with the necessary expertise. These assembly instructions make use of the following symbols: Warning symbol! This symbol indicates possible danger. This symbol indicates possible danger for the product or other equipment required for assembly. This indicates an important tip or more detailed information. -
Seite 21: Safety Information
Safety information Warning! Take care not to bend or squeeze electric cables when working on electrical/electronic parts. Risk of electric shock. When lifting or moving heavy or bulky items, seek assistance from other people or use suitable implements. Read the entire assembly instruction booklet before commencing assembly, and pay particular attention to the safety information and the correct order of assembly. -
Seite 22: Assembly Of Desk 9000
Assembly of desk 9000 Assembly of desk 9000 1.1 Fitting the side supports to the desktop Assembly should be carried out by at least two people, to avoid injury or damage to parts. Protect parts from dirt and damage. Lay clean material over the surface of the work area. - Seite 23 Assembly of desk 9000 4. Insert the front bolts that are screwed in the side support (3) into the cutouts in the frame of the desktop (1). 5. Place the assembled desk upright. 6. Push the mitres of the side supports (3) and the desktop (1) together so that they are flush.
- Seite 24 Assembly of desk 9000 7. Tighten the connecting brackets on the underside of the desktop (1). Allen key width A/F 5 8. Tighten the rear bolts in the side support (3). Open-ended spanner width A/F 10 Not included in scope of delivery!
- Seite 25 Assembly of desk 9000 9. Screw the bracket (10) to the desktop (1) with 4 bolts (BS 1). Allen key width A/F 5 BS 1 bolt M8x25...
-
Seite 26: Fitting The Equipment Cabinet To The Desktop
Assembly of desk 9000 1.2 Fitting the equipment cabinet to the desktop 1. Position the desktop (1) on the equipment cabinet (4) and insert the desktop (1). 2. Screw the side of the bar (15) on the desk frame to the equipment cabinet (4). - Seite 27 Assembly of desk 9000 5. Screw the front of the desktop (1) to the equipment cabinet (4) with 2 bolts (BS 4). Allen key width A/F 4 BS 4 bolt M6x12 6. Screw the equipment cabinet (4) to the underside of the desktop (1) with 2 bolts (BS 5).
-
Seite 28: Inserting The Connection Tray
Assembly of desk 9000 1.3 Inserting the connection tray 1. Open the flap (12) by pressing gently. 2. Insert the connection tray (5) into the recess from above. 3. Screw the connection tray (5) into the frame of the desktop (1) with a bolt (BS 6). -
Seite 29: Inserting The Supplied Slide-In Leather Worktop
Assembly of desk 9000 1.4 Inserting the supplied slide-in leather worktop 1. Position the slide-in leather worktop (6) on the frame of the desktop (1). 2. Lift up the outer edge of the slide-in leather worktop (6) and push until it lies against the central leather worktop (13). -
Seite 30: Connecting The Desk To The Mains And Opening The Equipment Cabinet
Assembly of desk 9000 1.5 Connecting the desk to the mains and opening the equipment cabinet Warning! Take care not to bend or squeeze electric cables when working on electrical/electronic parts. Risk of electric shock. 1. Open the front panel (16) of the base by gently pressing the surface. -
Seite 31: Levelling The Desk
Assembly of desk 9000 1.6 Levelling the desk 1. Pull the drawer (17) out as far as the stop and lift it upwards and out. 2. Level the equipment cabinet (4) by turning the height adjusting screw inside the base. -
Seite 32: Dialock System
Dialock system Dialock system Connecting the equipment cabinet (4) to the mains electricity supply activates the central locking for the drawers, which can now be opened and closed using the supplied key card. 2.1 Programming access rights into the user card 1. -
Seite 33: Removing Access Rights From The User Card
Dialock system 2.2 Removing access rights from the user card 1. Hold the red deleting card in front of the transmitter. You will hear a long tone. 2. Hold the user card that you wish to delete in front of the transmitter. 3. -
Seite 34: Notizen
Notizen I Notes... - Seite 35 Notizen I Notes...
- Seite 36 Notizen I Notes...
- Seite 38 WALTER KNOLL AG & Co. KG · Bahnhofstrasse 25 · 71083 Herrenberg · Germany Fon +49(0)7032/208-0 · Fax +49(0)7032/208-250 · info@walterknoll.de · www.walterknoll.de...
