Wrench 1 (14mm or 9/16 inch)
WICHTIG:
Wir empfehlen, das Pitot-Statik System nach jeder Änderung auf Undichtigkeiten
zu testen.
Externer GPS-Empfänger-Anschluss
Schließen Sie den externen GPS-Empfänger, (im Lieferumfang enthalten), auf der
Rückseite des Ultra EFIS am GPS-Port wie die (Abbildung 5) zeigt an. Der GPS-Empfänger
hat ein 1,5 Meter langes Kabel und ist für den Einsatz im Flugzeug entworfen.
Hinweis:
ein
zusätzliches
Der GPS-Antenne kann an einer beliebigen Oberfläche montiert werden, die eine klare
Sicht auf den Himmel hat. Es kann auf dem Armaturenbrett des Flugzeugs angebracht
werden (mit dem mitgelieferten Klettband). Die GPS Antenne braucht eine "klare Sicht" um
Signale von Satelliten zu orten und zu verfolgen. Wenn die Signale von dichten Objekten
wie Aluminium, Stahl oder dichtes Eis blockiert sind, kann das Ultra EFIS nicht mehr
ordnungsgemäß funktionieren. Die Signale können auch durch eine beheizte Frontscheibe
blockiert werden; aber Fiberglas, Plexiglas und andere Kunststoffe sind in der Regel
durchlässig für GPS-Signale. Wenn Sie feststellen, dass der Ultra EFIS nicht schnell ein
GPS-Signal bekommt oder unstabil funktioniert, verschieben Sie die Antenne um ein paar
Zentimeter, womit oft ein bessere Empfang erzielt wird.
Strom Versorgung
WICHTIG: Das Ultra EFIS braucht 10 bis 35 Volt Gleichspannung. In der + Zuleitung (roter
Draht) sollte eine eine 1 Ampere Sicherung montiert werden (im Lieferumfang enthalten).
RS232 Serielle Schnittstelle.
Das Ultra EFIS hat eine Serial Schnittstellen zum Anschluss an ein externes Gerät.
Hinweis: Die heutige Software 5.19 unterstützt keine serial in Schnittstelle.
WICHTIG:

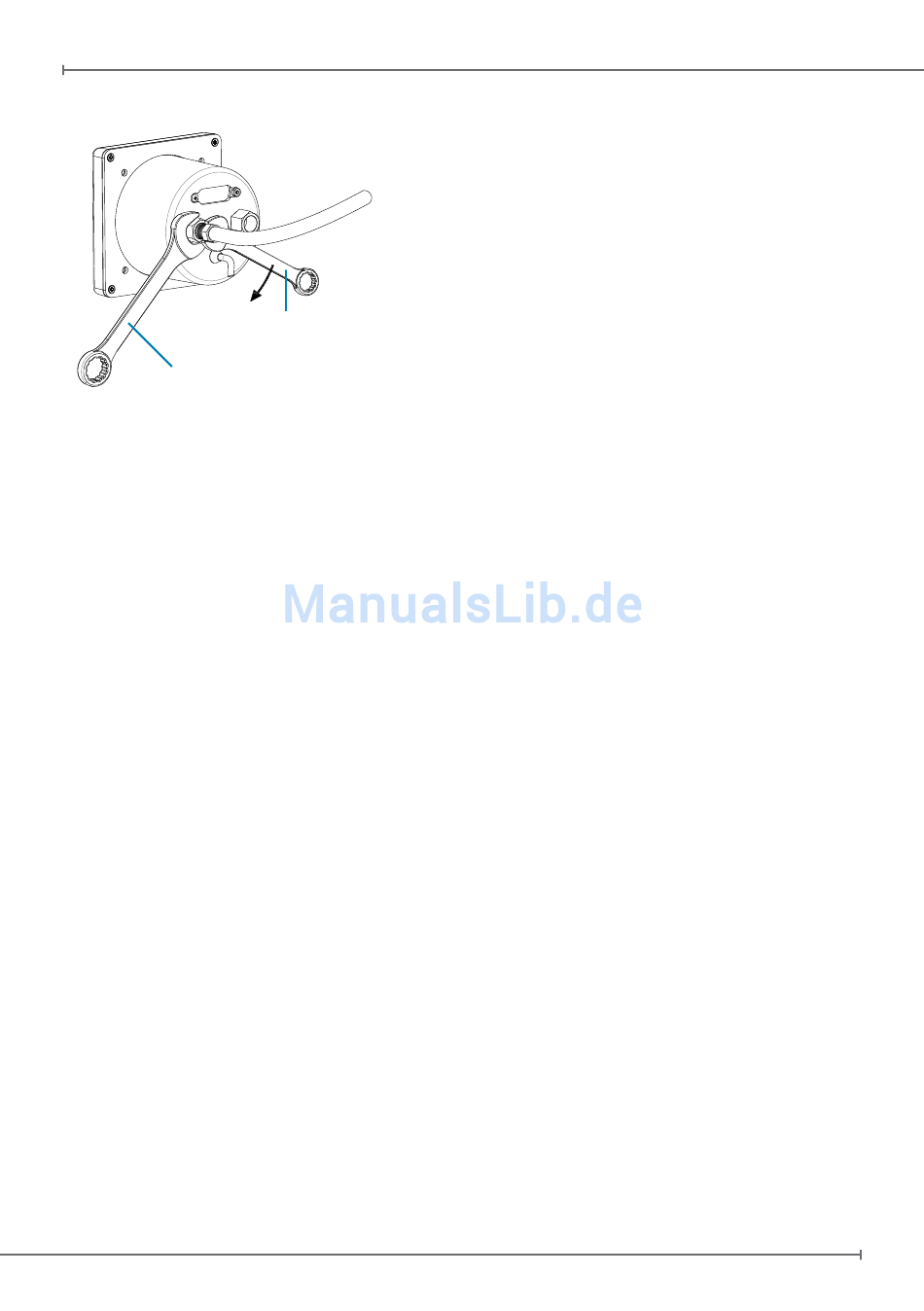

Abbildung 7
den NPT (männlich) auf dem NPT (14 mm) (weiblich) zu
befestigen.
Halten Sie den weibliche Anschluss in Position
während der andere festgedreht wird. Es ist wichtig,
nicht zu fest anzudrehen.
WICHTIG:
Wrench 2
schläuche mit einem Innendurchmesser von 4 mm
damit diese fest sitzen
GPS-Verlängerungskabel
Verwenden Sie 2 Schraubenschlüssel um
Verwenden Sie flexible Kunststoff-
von
2
User and Installation Manual -
m
ist
verfügbar.
9
