3. Systemkalibrierung
Es gibt zwei Kalibrierungsverfahren;
1.Kalibrierung via Horizontausrichtung
2. Kompass-Kalibrierung
3.1 Horizont Ausrichtung (AHRS)
Szenario A - Horizont Ausrichtungskalibrierung nicht notwendig.
Es wird angenommen, dass das Ultra EFIS in einem Instrumentenpanel installiert ist, das
vollständig senkrecht in Bezug zu der in gerader Fluglage mit der Querachse des Flugzeugs
ausgerichteten Ebene ist. In diesem Fall ist keine Horizont Ausrichtung Kalibrierung nötig.

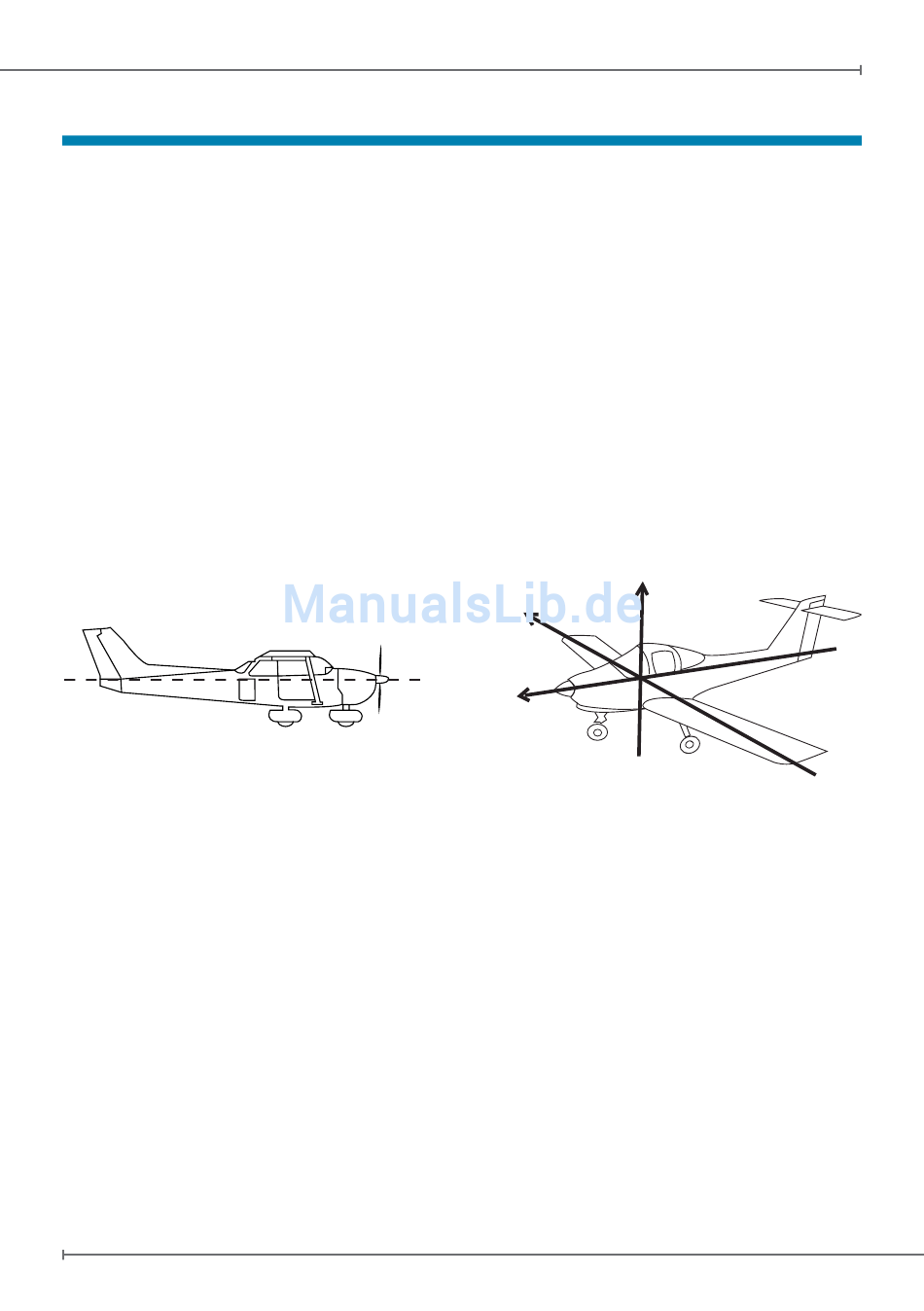

Normale oder Vertikale Ache
Richtige und gerade Fluglage
Laterale Ache
Longitudinale
Ache
Abbildung 8
Szenario B - Horizont Ausrichtungskalibrierung erforderlich
Falls das Ultra EFIS in einer Instrumentenbrett eingebaut wird, das mit der Flugzeugquerachse,
aber nicht senkrecht zur geraden Fluglage ist, muss eine einfache Horizontkalibrierung
durchgeführt werden.
Die Prozedur zur Horizont Ausrichtungkalibrierung
Die Kalibrierung muss auf dem Boden durchgeführt werden und kann aus dem Menu
"SYSTEM" gestartet werden.
Stellen Sie das Flugzeug in die richtige ebene Flugposition. Unterlegen sie den Flieger mit
Platten oder Brettern (oder durch eine Person, die den Heck aufhebt und in Position hält).
Drücken Sie den Dreh/Druckknopf für 5 Sekunden, damit man in den SETUP MODE gelangt.
(siehe Kapitel 4 „Bedienung des Systems"),
Drücken Sie nochmals und selektieren „CALIBRATE".
Wählen Sie „HORIZONT".
10
- User and Installation Manual
