AvMap
Ultra EFIS
1. Überblick
Das Ultra EFIS ist ein komplettes Gerätesystem für "Primary Flight Display" (PFD) und
"HorizontalSituation Indikator" (HSI) Funktionen. Es ist ein robustes und zuverlässiges
System für das Cockpit.

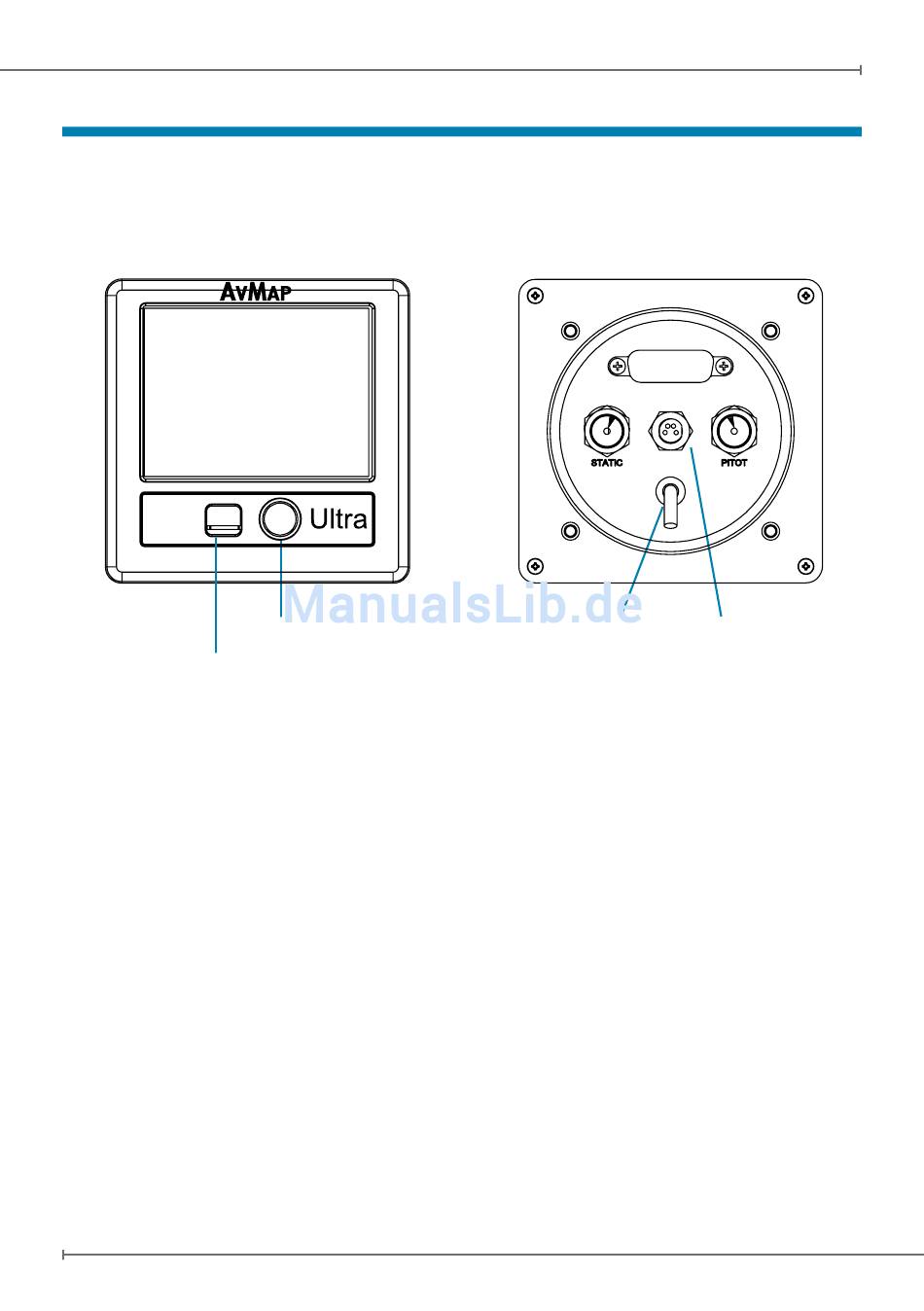

Abbildung 1
Drehknopf
Strom &
GPS
I/O Kabel
Empfanger
Micro SD
Anschluss
Steckplatz
Hinweis: Anschlussspezifikationen siehe Kapitel 2.
ADAHRS
Das Herz des Ultra EFIS ist das ADAHRS Modul. Das ADAHRS Module enthält ein
Solid-State-Gyroskop, Beschleunigungsmesser, Magnetfeld- und Luftdatensensoren und
zeigt damit Horizont, Richtung, Höhe, Vario, G-Belastung und Luftgeschwindigkeit an.
Um die Funktionalität im vollen Umfang zu nutzen, sollte die Pitot- und die statischen
Anschlüsse am Pitot-Static-System vom Flugzeug angeschlossen werden.
GPS-Empfänger
Mit der mitgelieferten GPS-Antenne/Empfänger am Ultra EFIS, gibt das System dem Piloten
alle Navigationsinformationen auf der HSI Seite. Es zeigt seine Position, Richtung und
Radiale relativ zu referenzierten Navigationspunkten (POI)
Vorinstallierte Navigation POI (Point of Interest)
Das Ultra EFIS ist vorinstalliert mit Jeppesen Navigations POI: Flughäfen, NDB und VOR's.
Zur Verfügung stehen: Europa, Afrika, Nordamerika, Südamerika, Asien und Australien.
Die Jeppesen Luftfahrtdatenbank wird alle 28 Tage aktualisiert. Updates können erworben, und
bei www.avmap.it heruntergeladen werden.
4
- User and Installation Manual
