BETRIEBSANLEITUNG
Die Steuereinheit wird mit zwei 3 m langen Sensor-Verbindungskabeln geliefert. Daher können die
Sensoren direkt angeschlossen werden und eine Messung ist somit schnell möglich. Hierbei muss
zunächst die Funktionstüchtigkeit der Sensoren überprüft und die korrekte Montage beachtet werden, wie
sie in dieser Bedienungsanleitung beschrieben wird.
Wenn Sie den Feuchtesensor in eine Getreidetrockenanlage einbauen möchten, sollten Sie einen
Schaltkasten mit 7 Kontakten 3 m von beiden Sensoren entfernt montieren und diesen mit einem
Sensorkabel verbinden. Verbindungsleitungen (4 verdrillte Doppelkabel) der benötigten Länge (bis zu 100
m) werden dann von jedem Kontakt aus mit der Steuereinheit verbunden, an die das Display
angeschlossen ist. Beachten Sie das obige Schaltdiagramm.

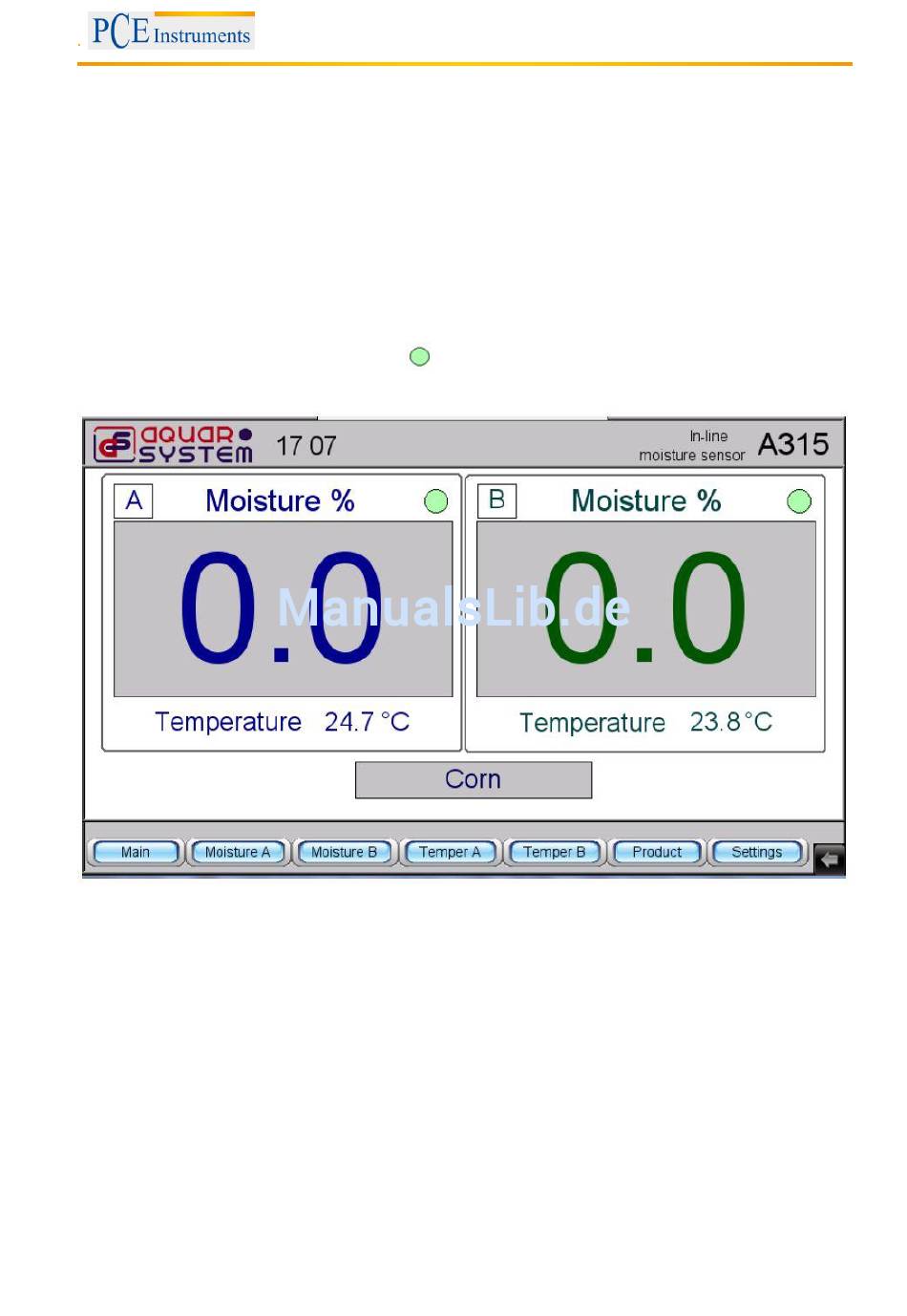

Um die Funktionsfähigkeit des Systems zu prüfen, müssen beide Sensoren auf einem Tisch platziert
werden. Mit diesen werden dann die Stecker verbunden und die Display- und Steuereinheit wird
eingeschaltet. Sobald die Steuereinheit eingeschaltet wurde, erscheint die untenstehende
Displaydarstellung. Wenn zwei grüne LEDs (
) leuchten, bedeutet dies, dass die Sensoren für die
Messung bereit sind.
