Montage

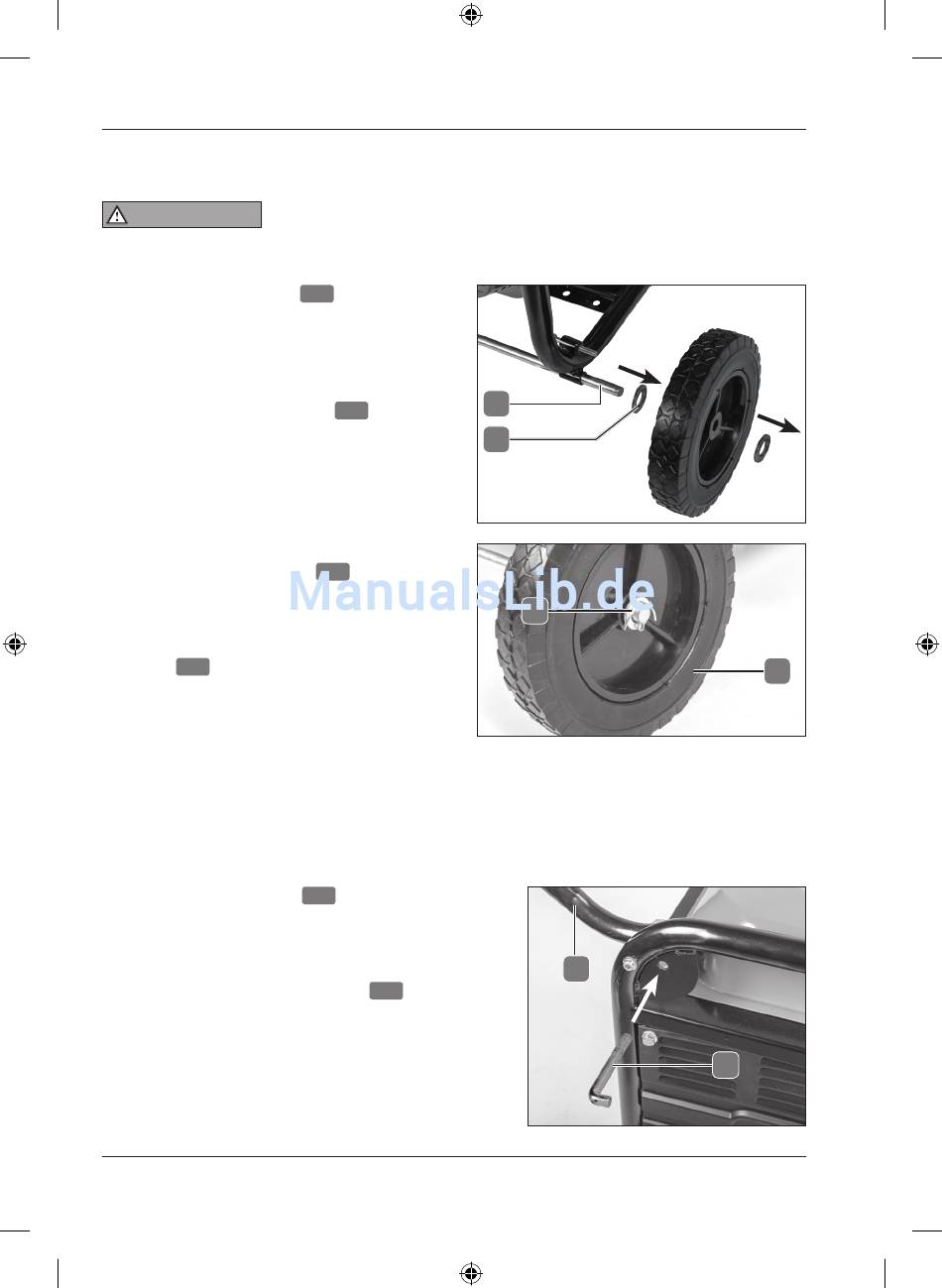

Räder montieren
VORSICHT!
Tragen Sie Schutzhandschuhe.
• Führen Sie die Achse
beginnend durch die vorgesehen
Löcher durch, bis diese auf der anderen
Seite heraussteht.
• Beginnen Sie auf einer Seite und setzen
Sie eine Unterlegscheibe
Achse.
• Kippen Sie den Stromerzeuger leicht
und setzen Sie ein Rad
Achse sodass der längere Teil des
Lochgehäuses nach Innen zeigt.
• Sichern Sie das Rad, indem Sie den
7
Splint durch das Splintloch
stecken.
• Biegen Sie die Enden des Splints um,
z.B. mit einer Zange.
• Wiederholen Sie den Vorgang für die andere Seite sowie für den zweiten
Achsbereich.
Griff fixieren/lösen
• Klappen Sie den Griff
aus und halten diesen in Position,
sodass Gehäuse- und Grifflöcher in
einer Linie sind.
• Führen Sie die Fixierungsstift
der jeweiligen Seite durch die dafür
vorgesehen Löcher.
• Achten Sie darauf, dass die Stifte
zur Grifffixierung sowohl durch das
Halterungs- als auch Griffgehäuse
durchgehen.
