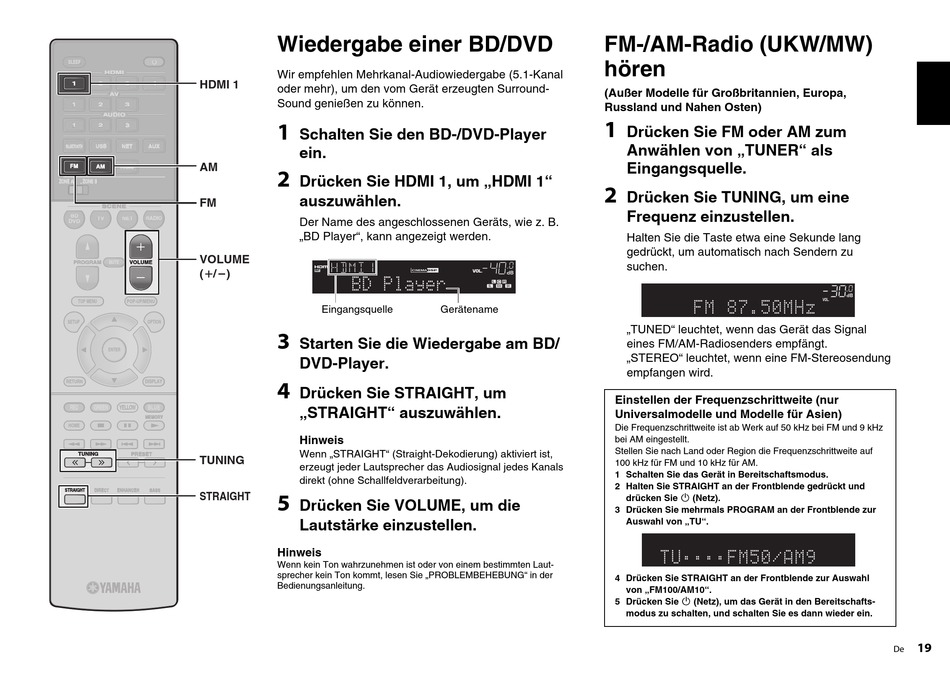

Wiedergabe einer BD/DVD

Wir empfehlen Mehrkanal-Audiowiedergabe (5.1-Kanal
oder mehr), um den vom Gerät erzeugten Surround-
Sound genießen zu können.
1
Schalten Sie den BD-/DVD-Player
ein.
2
Drücken Sie HDMI 1, um „HDMI 1"
auszuwählen.
Der Name des angeschlossenen Geräts, wie z. B.
„BD Player", kann angezeigt werden.
CHARGE ENHANCER STEREO TUNED
OUT
ECO
BD Player
Eingangsquelle Gerätename
3
Starten Sie die Wiedergabe am BD/
DVD-Player.
4
Drücken Sie STRAIGHT, um
„STRAIGHT" auszuwählen.
Hinweis
Wenn „STRAIGHT" (Straight-Dekodierung) aktiviert ist,
erzeugt jeder Lautsprecher das Audiosignal jedes Kanals
direkt (ohne Schallfeldverarbeitung).
5
Drücken Sie VOLUME, um die
Lautstärke einzustellen.
Hinweis
Wenn kein Ton wahrzunehmen ist oder von einem bestimmten Laut-
sprecher kein Ton kommt, lesen Sie „PROBLEMBEHEBUNG" in der
Bedienungsanleitung.
FM-/AM-Radio (UKW/MW)
hören
(Außer Modelle für Großbritannien, Europa,
Russland und Nahen Osten)
1
Drücken Sie FM oder AM zum
Anwählen von „TUNER" als
Eingangsquelle.
2
Drücken Sie TUNING, um eine
Frequenz einzustellen.
Halten Sie die Taste etwa eine Sekunde lang
gedrückt, um automatisch nach Sendern zu
SLEEP MUTE
suchen.
VOL.
ADAPTIVE DRC VIRTUAL
„TUNED" leuchtet, wenn das Gerät das Signal
eines FM/AM-Radiosenders empfängt.
„STEREO" leuchtet, wenn eine FM-Stereosendung
empfangen wird.
Einstellen der Frequenzschrittweite (nur
Universalmodelle und Modelle für Asien)
Die Frequenzschrittweite ist ab Werk auf 50 kHz bei FM und 9 kHz
bei AM eingestellt.
Stellen Sie nach Land oder Region die Frequenzschrittweite auf
100 kHz für FM und 10 kHz für AM.
1 Schalten Sie das Gerät in Bereitschaftsmodus.
2 Halten Sie STRAIGHT an der Frontblende gedrückt und
drücken Sie z (Netz).
3 Drücken Sie mehrmals PROGRAM an der Frontblende zur
Auswahl von „TU".
4 Drücken Sie STRAIGHT an der Frontblende zur Auswahl
von „FM100/AM10".
5 Drücken Sie z (Netz), um das Gerät in den Bereitschafts-
modus zu schalten, und schalten Sie es dann wieder ein.
LINK MASTER STEREO TUNED ZONE
SLEEP PARTY 2 A 3 B
OUT 2 -R es
Hi ENHANCER YPAO VOL. A- DRC
ECO
VOL.
FM 87.50MHz
STEREO TUNED
LINK MASTER ZONE
SLEEP PARTY 2 A 3 B
OUT 2 Hi -R es ENHANCER YPAO VOL. A - DRC
ECO
VOL.
TU••••FM50/AM9
MUTE VIRTUAL
MUTE VIRTUAL
FPL FPR
SL SW SR
SBL SB SBR
19
De
