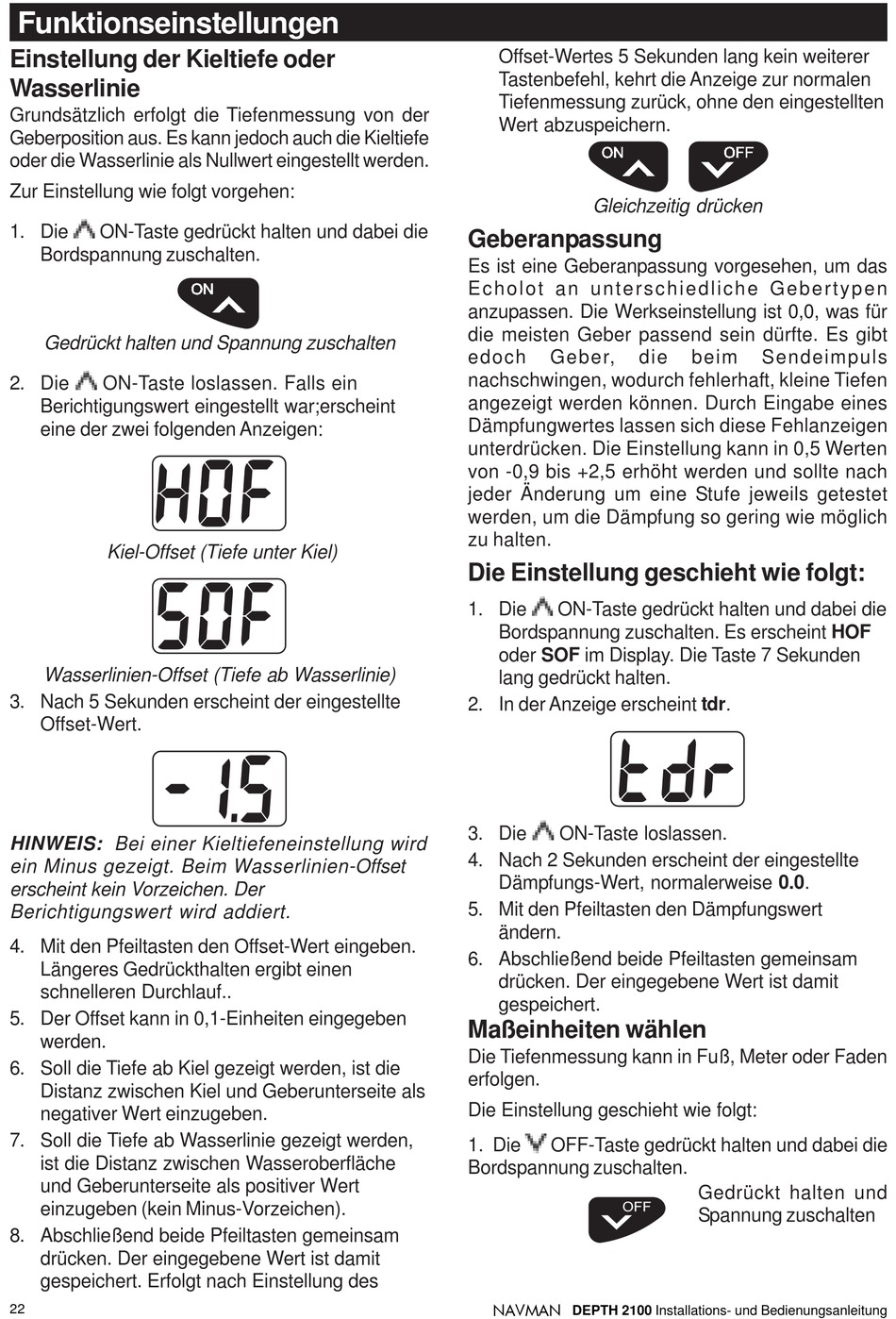

Funktionseinstellungen

Einstellung der Kieltiefe oder
Wasserlinie
Grundsätzlich erfolgt die Tiefenmessung von der
Geberposition aus. Es kann jedoch auch die Kieltiefe
oder die Wasserlinie als Nullwert eingestellt werden.
Zur Einstellung wie folgt vorgehen:
1. Die ON-Taste gedrückt halten und dabei die
Bordspannung zuschalten.
Gedrückt halten und Spannung zuschalten
2. Die ON-Taste loslassen. Falls ein
Berichtigungswert eingestellt war;erscheint
eine der zwei folgenden Anzeigen:
Kiel-Offset (Tiefe unter Kiel)
Wasserlinien-Offset (Tiefe ab Wasserlinie)
3. Nach 5 Sekunden erscheint der eingestellte
Offset-Wert.
HINWEIS: Bei einer Kieltiefeneinstellung wird
ein Minus gezeigt. Beim Wasserlinien-Offset
erscheint kein Vorzeichen. Der
Berichtigungswert wird addiert.
4. Mit den Pfeiltasten den Offset-Wert eingeben.
Längeres Gedrückthalten ergibt einen
schnelleren Durchlauf..
5. Der Offset kann in 0,1-Einheiten eingegeben
werden.
6. Soll die Tiefe ab Kiel gezeigt werden, ist die
Distanz zwischen Kiel und Geberunterseite als
negativer Wert einzugeben.
7. Soll die Tiefe ab Wasserlinie gezeigt werden,
ist die Distanz zwischen Wasseroberfläche
und Geberunterseite als positiver Wert
einzugeben (kein Minus-Vorzeichen).
8. Abschließend beide Pfeiltasten gemeinsam
drücken. Der eingegebene Wert ist damit
gespeichert. Erfolgt nach Einstellung des
22
^
V
ON OFF
Offset-Wertes 5 Sekunden lang kein weiterer
Tastenbefehl, kehrt die Anzeige zur normalen
Tiefenmessung zurück, ohne den eingestellten
Wert abzuspeichern.
^
ON
Gleichzeitig drücken

Geberanpassung

Es ist eine Geberanpassung vorgesehen, um das
E c h o l o t a n u n t e r s c h i e d l i c h e G e b e r t y p e n
anzupassen. Die Werkseinstellung ist 0,0, was für
die meisten Geber passend sein dürfte. Es gibt
edoch Geber,
nachschwingen, wodurch fehlerhaft, kleine Tiefen
angezeigt werden können. Durch Eingabe eines
Dämpfungwertes lassen sich diese Fehlanzeigen
unterdrücken. Die Einstellung kann in 0,5 Werten
von -0,9 bis +2,5 erhöht werden und sollte nach
jeder Änderung um eine Stufe jeweils getestet
werden, um die Dämpfung so gering wie möglich
zu halten.
Die Einstellung geschieht wie folgt:
1. Die ON-Taste gedrückt halten und dabei die
Bordspannung zuschalten. Es erscheint HOF
oder SOF im Display. Die Taste 7 Sekunden
lang gedrückt halten.
2. In der Anzeige erscheint tdr.
tdr
3. Die ON-Taste loslassen.
4. Nach 2 Sekunden erscheint der eingestellte
Dämpfungs-Wert, normalerweise 0.0.
5. Mit den Pfeiltasten den Dämpfungswert
ändern.
6. Abschließend beide Pfeiltasten gemeinsam
drücken. Der eingegebene Wert ist damit
gespeichert.
Maßeinheiten wählen
Die Tiefenmessung kann in Fuß, Meter oder Faden
erfolgen.
Die Einstellung geschieht wie folgt:
1. Die OFF-Taste gedrückt halten und dabei die
Bordspannung zuschalten.
V
OFF
NAVMAN
DEPTH 2100 Installations- und Bedienungsanleitung
V
OFF
die beim Sendeimpuls
Gedrückt halten und
Spannung zuschalten
